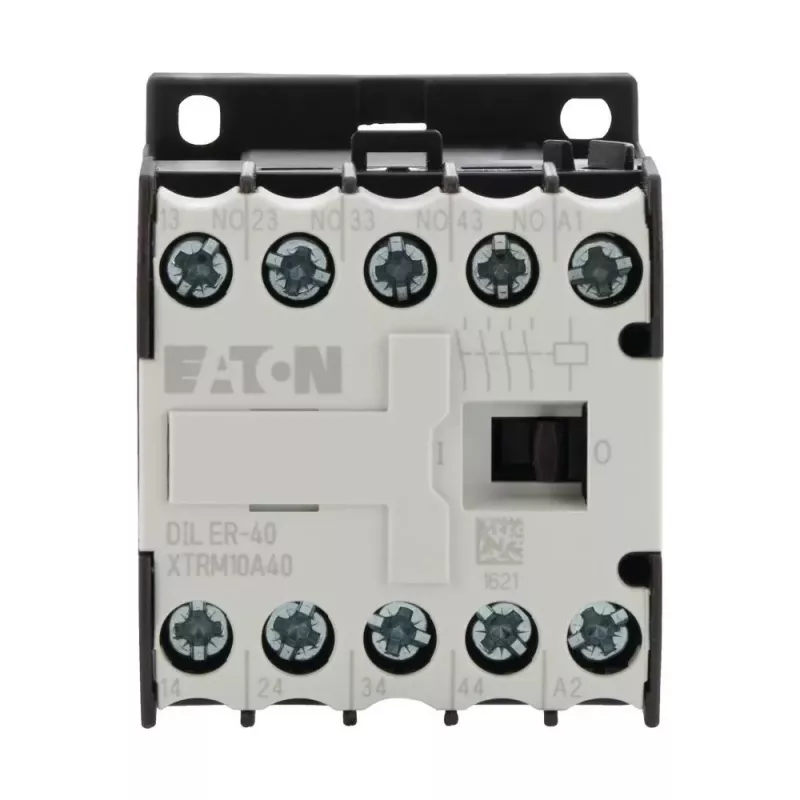

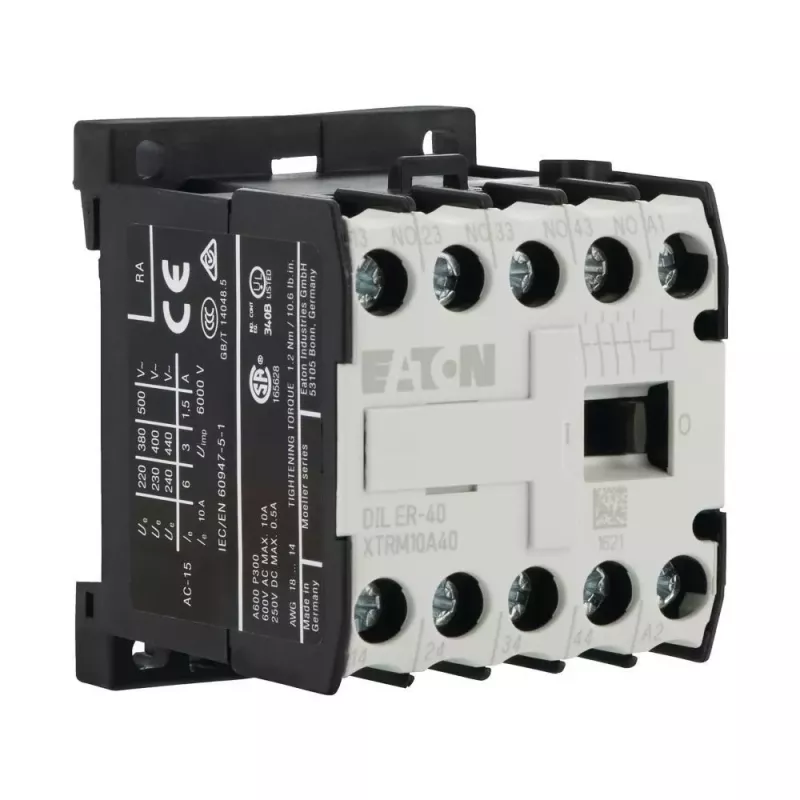

Eaton DILER-40 pagalbinis kontaktorius, 4 NO, 230 V AC ritė 052725

Kai valdymo spintose reikia patikimai perjungti signalus, o kiekvienas kontaktas turi suveikti be priekaištų, Eaton DILER-40 pagalbinis kontaktorius tampa tvirtu pasirinkimu. Jis skirtas tiems, kurie vertina ilgaamžiškumą ir paprastą montavimą – tiek profesionalūs elektrikai, tiek techninių sistemų prižiūrėtojai.

Kodėl verta rinktis

Šis 4 polių kontaktorius su normaliai atvirais (NO) kontaktais puikiai tinka relinėms loginėms grandinėms, blokavimo schemoms ir signalų dauginimui. 230 V AC ritė veikia 50/60 Hz dažniu, todėl lengvai pritaikoma prie standartinių maitinimo tinklų. Kompaktiškas 45 mm plotis leidžia sutaupyti vietos spintoje, o varžtiniai gnybtai užtikrina saugų ir patikimą laidų prijungimą.

Techniniai duomenys

• Ritės įtampa: 230 V AC, 50/60 Hz
• Kontaktų konfigūracija: 4 NO
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Gnybtai: varžtiniai
• Darbinė temperatūra: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Elektrinis ilgaamžiškumas (AC-15): 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Energijos suvartojimas: 28 VA įtraukiant, 4,6 VA išlaikant

Kam tinka

• PLC išėjimų tarpinė relė
• Mažų variklių ar vožtuvų valdymas
• Signalų dauginimas valdymo grandinėse
• Saugos grandinės (su atitinkama stebėsena)

Kaip naudoti

Kontaktorius montuojamas ant standartinio 35 mm DIN bėgelio arba tvirtinamas varžtais. Prijungus 230 V AC maitinimą prie ritės gnybtų, kontaktai persijungia. Varžtiniai gnybtai priima įvairių skerspjūvių laidus, todėl pajungimas nesudėtingas net ir tankiose spintose.

Atminkite

Gaminys atitinka IEC/EN 60947-5-1 standartą, skirta valdymo grandinių įtaisams. Dėl patikimumo ir ilgo tarnavimo laiko jis tinka reiklioms pramoninėms sąlygoms.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų sistemos maitinimo įtampą. Jei naudojate saugos grandinėse, būtinai numatykite atitinkamą stebėsenos grandinę, kad būtų užtikrintas saugumas.
