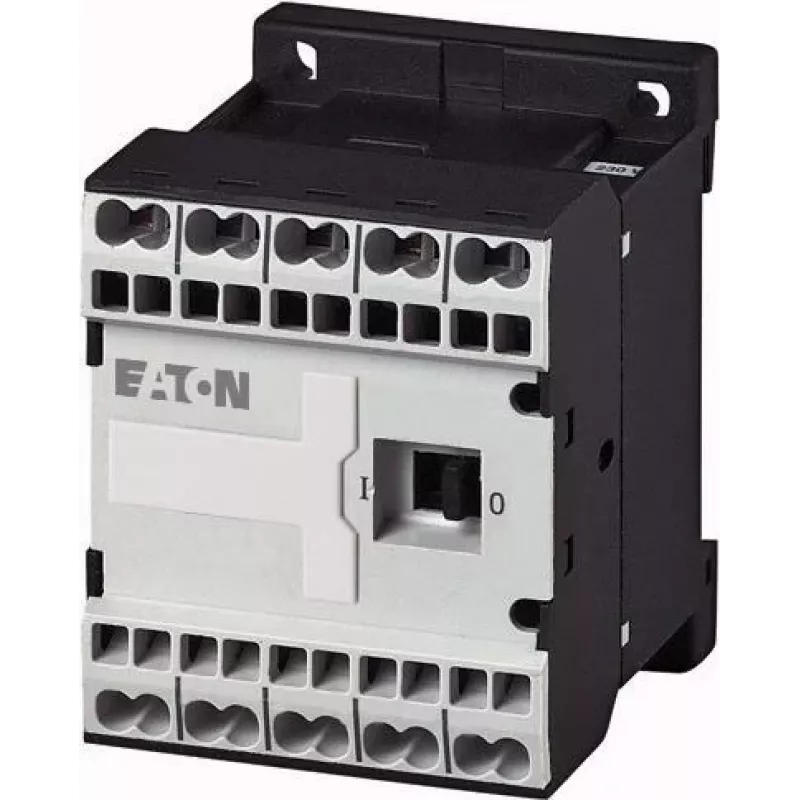

Eaton DILEM-01-G-C(24VDC) mini kontaktorius, 3 polių, 1 NC, 24 V DC ritė, 9 A, 4 kW, IP20, juodas/baltas 230167

20 milijonų mechaninių operacijų – tiek gali atlaikyti šis Eaton DILEM-01-G-C(24VDC) mini kontaktorius. Tai itin kompaktiškas įrenginys, užimantis vos 45 mm plotį DIN bėgelyje, todėl puikiai tinka mažose valdymo spintose, kur kiekvienas centimetras svarbus.

Kodėl verta rinktis

Šis 3 polių kontaktorius su 1 NC pagalbiniu kontaktu ir 24 V DC rite yra sukurtas patikimam variklių bei kitų apkrovų valdymui. 9 A darbinė srovė (AC-3, 400 V) ir 4 kW galia leidžia valdyti tris fazes iki 4 kW galios variklius. DC ritė užtikrina tiesioginį valdymą iš PLC išėjimų arba nuolatinės srovės grandinių, o tai praplečia pritaikymo galimybes.

Kam tinka

• Mažų mašinų variklių paleidimui ir stabdymui
• Šildymo ir apšvietimo valdymui
• Pastatų automatizavimo sistemoms
• Senesnių Eaton kontaktorių keitimui

Pagrindinės specifikacijos

• 3 pagrindiniai poliai, 1 NC pagalbinis kontaktas
• Ritės įtampa: 24 V DC
• Darbinė srovė (AC-3, 400 V): 9 A
• Darbinė galia (AC-3, 400 V): 4 kW
• Darbinė srovė (AC-1, 400 V): 20 A
• Izoliacijos įtampa: 690 V
• Impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Darbinė temperatūra: -25 iki +50 °C
• Mechaninis tarnavimo laikas: 20 milijonų operacijų
• Elektrinis tarnavimo laikas: 10 milijonų operacijų

Kaip naudoti

Sumontuokite kontaktorijų ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių polių, o valdymo signalą – prie ritės gnybtų. Dėl IP20 apsaugos, įrenginys turi būti montuojamas uždarame korpuse, apsaugančiame nuo tiesioginio kontakto su įtampingosiomis dalimis. Varžtiniai gnybtai užtikrina patikimą ir saugų laidų sujungimą.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Kadangi ritė maitinama 24 V DC, patikrinkite, ar jūsų valdymo grandinė gali tiekti pakankamą srovę. Reguliariai tikrinkite gnybtų priveržimą – tai prailgins kontaktorijaus tarnavimo laiką.
