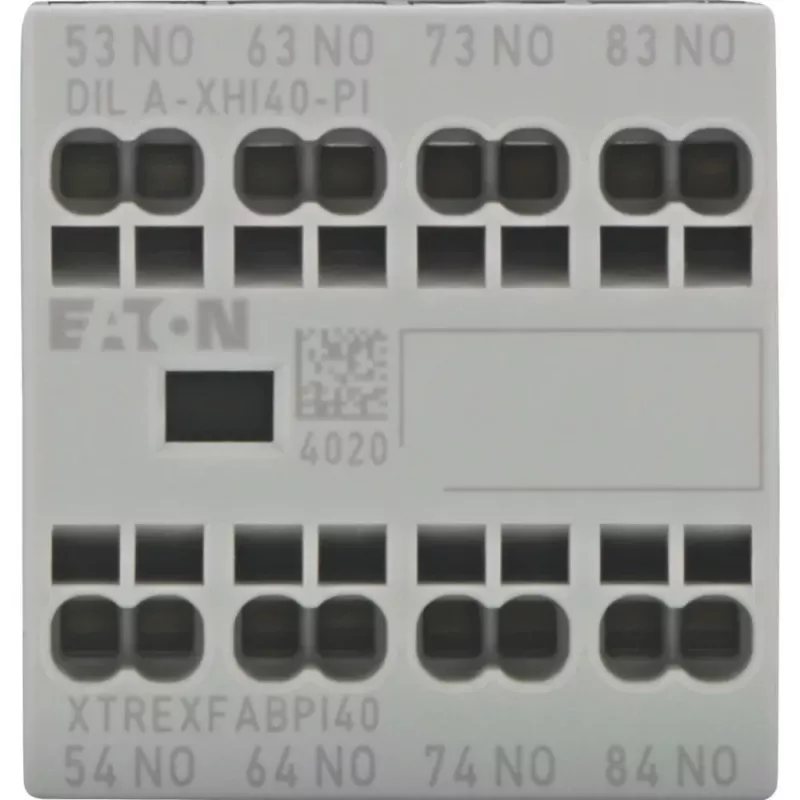

Eaton DILA-XHI40-PI pagalbinis kontaktų blokas, 4 N.O., priekinis montavimas, push-in gnybtai 199317

Eaton DILA-XHI40-PI – tai kompaktiškas pagalbinis kontaktų blokas, skirtas praplėsti DILM7–DILM38 kontaktoriams. Jis suteikia keturis normaliai atvirus (N.O.) kontaktus signalizavimo, blokavimo ar valdymo grandinėms. Priekinis montavimas leidžia greitai sumontuoti be papildomų įrankių.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 4 N.O. (normaliai atviri)
• Montavimo tipas: priekinis montavimas
• Gnybtų tipas: push-in (įspaudžiami)
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 24 V): 10 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Polių skaičius: 4
• Gnybtų talpa (vientisa viela): 0,75–2,5 mm²
• Gnybtų talpa (daugiasluoksnė su įvore): 0,75–1,5 mm²
• Trumpojo jungimo apsauga (saugiklis): 10 A gG/gL
• Elektrinis patvarumas (AC-15): 1,5 x 10^6 operacijų
• Mechaninis patvarumas: 10 x 10^6 operacijų

Kodėl verta rinktis

Push-in gnybtai sumažina prijungimo laiką ir užtikrina atsparias vibracijai jungtis. Kompaktiškas blokas taupo vietą perpildytose spintose, o suderinamumas su daugybe Eaton kontaktorių palengvina atsargų valdymą.

Idealūs naudojimo atvejai

• Būsenos signalizavimas iš kontaktorių variklių valdymo centruose
• Blokavimo grandinės saugai ir sekai užtikrinti
• Valdymo grandinių plėtimas pramoninėje automatikoje

Gera žinoti

DILA-XHI40-PI atitinka IEC/EN 60947-5-1 standartus. Mechaninis patvarumas – 10 milijonų operacijų – užtikrina ilgą tarnavimo laiką net ir reikliose taikymo srityse.

Patarimas: prieš montuodami įsitikinkite, kad kontaktorius yra atjungtas nuo maitinimo. Push-in gnybtams naudokite tinkamo skerspjūvio laidus – nuimkite izoliaciją 8–10 mm. Jei reikia daugiau kontaktų, galite prijungti kelis blokus nuosekliai.
