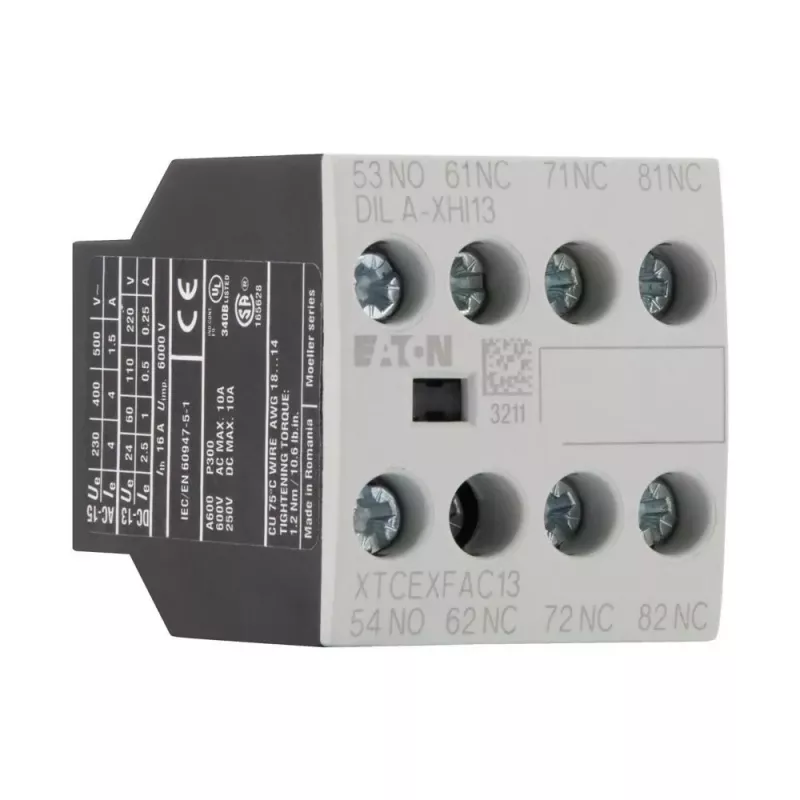

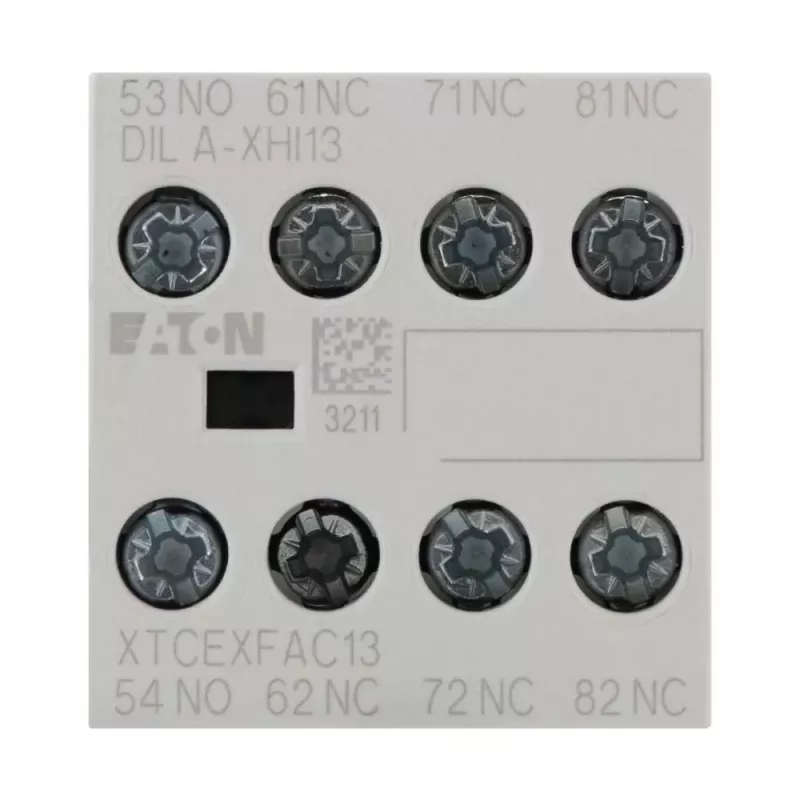

Eaton DILA-XHI13 pagalbinis kontaktų blokas, 4 polių, 1NO+3NC, varžtiniai gnybtai, priekinis montavimas, DILM7-DILM38 kontaktoriams, juodas/baltas 276425

Kai valdymo spintoje pritrūksta pagalbinių kontaktų signalizacijai ar blokavimo grandinėms, Eaton DILA-XHI13 pagalbinis kontaktų blokas išsprendžia šią problemą paprastai ir patikimai. Jis tvirtinamas priekyje prie DILM7–DILM38 serijos kontaktorių, todėl galite išplėsti grandinių valdymą nekeisdami viso įrenginio.

Kodėl verta rinktis

• Kontaktų konfigūracija: 1 NO + 3 NC (vienas normaliai atviras ir trys normaliai uždari kontaktai)
• Priekinis montavimas ant suderinamų Eaton kontaktorių
• Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus nuo 0,75 iki 2,5 mm²
• Vardinė darbinė srovė iki 6 A esant 230 V AC (AC-15)
• Darbinės temperatūros diapazonas: nuo -25 iki 60 °C

Kaip naudojama kasdien

DILA-XHI13 tiesiog užsifiksuoja ant DILM kontaktoriaus priekio ir suteikia papildomų kontaktų signalizacijai, tarpusavio blokavimui ar valdymo logikai. Varžtiniai gnybtai užtikrina patikimą sujungimą, o juodas ir baltas korpusas aiškiai išskiria kontaktų tipus. Mechaninis ilgaamžiškumas siekia 10 milijonų operacijų, o elektrinis – 1 milijoną operacijų esant AC-15, todėl tinka intensyvaus ciklo taikymams.

Techninės specifikacijos

• Kontaktų konfigūracija: 1 normaliai atviras (NO) + 3 normaliai uždari (NC)
• Montavimo tipas: priekinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Darbinės temperatūros diapazonas: nuo -25 iki 60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki 80 °C
• Apsaugos laipsnis: IP20
• Tinka: DILM7–DILM38 kontaktoriams
• Gnybtų talpa (vienagysliai): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Gnybtų talpa (daugiagysliai): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas (AC-15): 1 x 10^6 operacijų
• Standartai: IEC/EN 60947-5-1, VDE 0660
• Spalva: juoda / balta
• Polių skaičius: 4
• Serija: DILA

Pabaigai

DILA-XHI13 – paprastas ir patvarus pasirinkimas, praplečiantis kontaktorinės įrangos funkcionalumą pramoninėse valdymo spintose.
