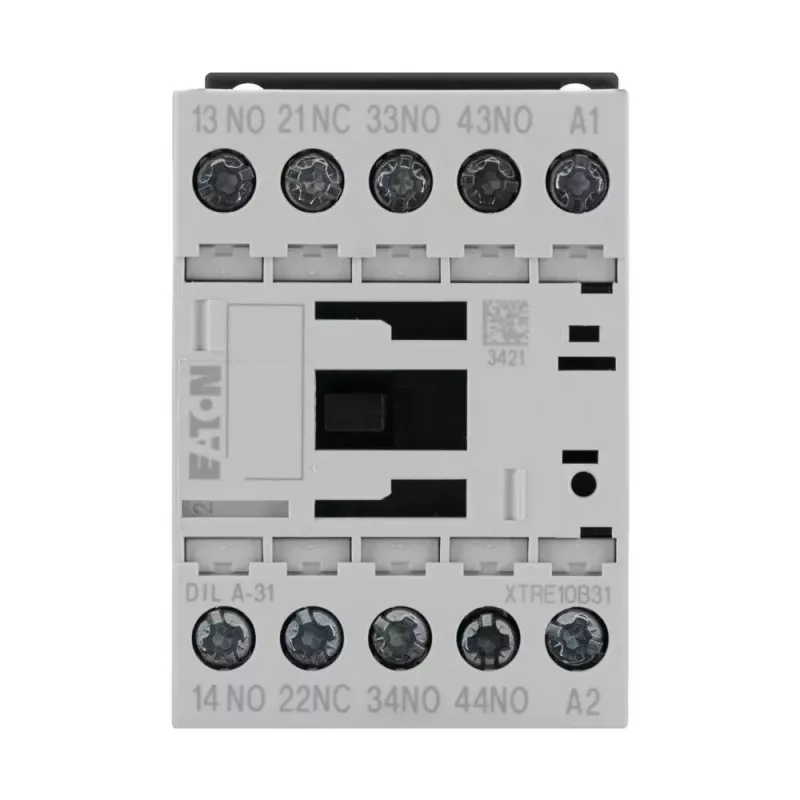

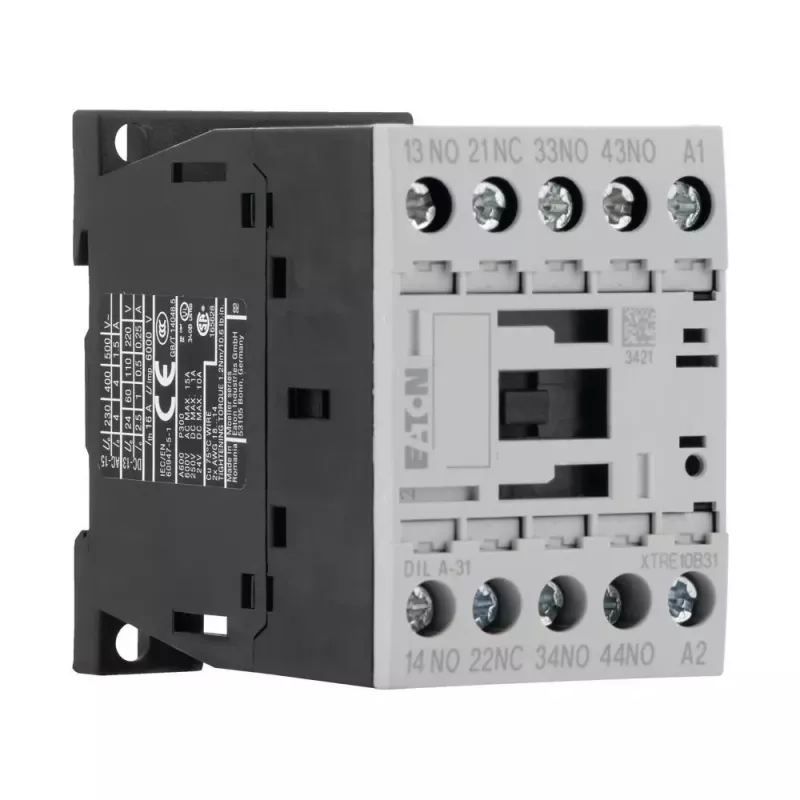

Eaton DILA-31 pagalbinis kontaktorius 24 VDC, 3 NO + 1 NC, varžtiniai gnybtai, 1,6 kW

Skydų montuotojams ir techninės priežiūros inžinieriams, kurie kasdien dirba su valdymo spintomis, reikia patikimo sprendimo pagalbinėms grandinėms. Eaton DILA-31 – tai kompaktiškas pagalbinis kontaktorius, suprojektuotas užtikrinti stabilų signalų perdavimą ir valdymą net intensyvaus darbo sąlygomis.

Kodėl verta rinktis

• 24 VDC ritė – lengvai integruojama į daugumą valdymo grandinių.
• 3 NO + 1 NC kontaktai – lankstus sprendimas tiek valdymo, tiek signalizacijos užduotims.
• Varžtiniai gnybtai – patikimas ir paprastas laidų prijungimas.
• DIN bėgelio arba varžtinis montavimas – prisitaiko prie jūsų skydo konstrukcijos.
• Ilgaamžiškumas – 10 mln. mechaninių ir 1,5 mln. elektrinių operacijų (AC-15).

Techniniai duomenys

• Ritės įtampa: 24 VDC
• Kontaktų konfigūracija: 3 NO + 1 NC
• Nominali darbinė srovė (AC-1, 230 V): 22 A
• Polių skaičius: 4
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Ritės galios sąnaudos (išlaikymo): 3,5 W
• Trumpojo jungimo apsauga (gG/gL saugiklis AC-15): 10 A
• Mechaninis patvarumas: 10 mln. operacijų
• Elektrinis patvarumas (AC-15): 1,5 mln. operacijų

Kaip naudoti

Sumontuokite ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 24 VDC valdymo grandinės, o kontaktus – prie valdomų grandinių. Dėl suderinto pagalbinio perjungimo rekomenduojama naudoti kartu su Eaton DILM kontakto­riais.

Patarimas: Prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinės įtampą. Naudokite 10 A gG/gL saugiklį, kad apsaugotumėte nuo trumpojo jungimo.
