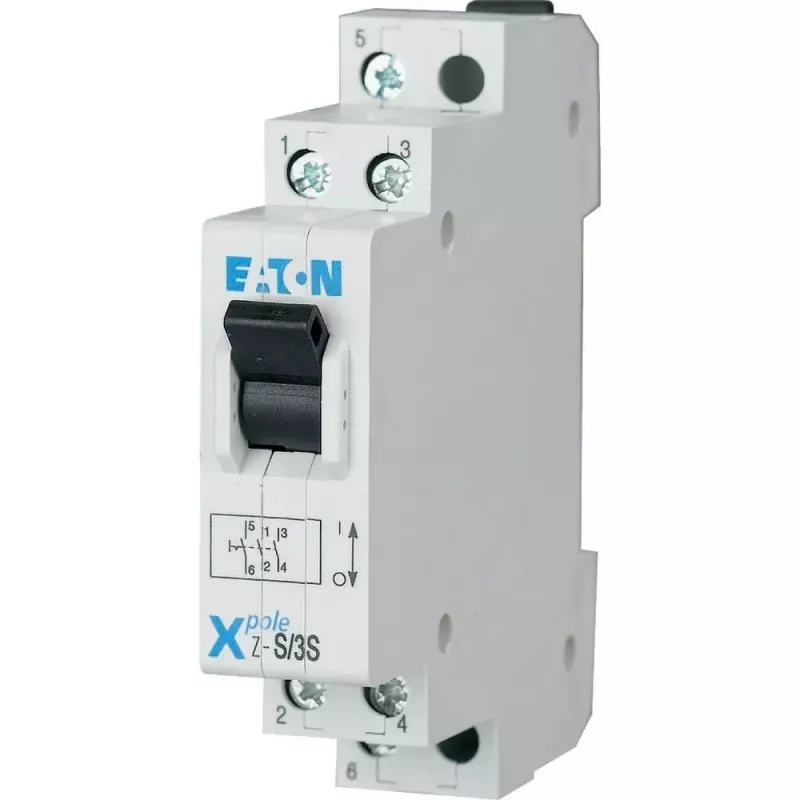

Eaton 248334 valdymo jungiklis 16A 3 polių 1TE 230/400V

Eaton 248334 – tai kompaktiškas 3 polių valdymo jungiklis, kuris užima tik 1 TE (18 mm) vietos DIN bėgelyje ir yra skirtas patikimam grandinių įjungimui bei išjungimui iki 16 A esant 230/400 V AC įtampai.

Kodėl verta rinktis

• 3 poliai su 16 A vardine srove – tinka įvairioms grandinėms
• Itin siauras 1 TE (18 mm) korpusas – taupo vietą skydelyje
• Ilgas mechaninis atsparumas – daugiau nei 100 000 operacijų
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C
• Varžtiniai gnybtai, pritaikyti kietiems ir lankstiems laidininkams

Techninė informacija

• Vardinė darbinė įtampa: 230/400 V AC
• Vardinė izoliacijos įtampa: 440 V AC
• Polių skaičius: 3
• Normaliai atvirų kontaktų skaičius: 3
• Normaliai uždarų kontaktų skaičius: 0
• Modulio plotis: 1 TE (18 mm)
• Montavimas: DIN bėgelis (EN 60715)
• Prijungimas: varžtiniai gnybtai
• Gnybtų talpa kietiems laidams: 1,5–10 mm²
• Gnybtų talpa lankstiems laidams: 1,5–6 mm²
• Elektrinis atsparumas: daugiau nei 10 000 operacijų
• Mechaninis atsparumas: daugiau nei 100 000 operacijų
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekis
• Darbinė temperatūra: nuo -25°C iki +50°C
• Atitinka standartą: IEC/EN 60669-1

Kam tinka

Šis valdymo jungiklis puikiai tiks elektrikams, automatizavimo specialistams ir visiems, kurie savo projektuose naudoja DIN bėgelio komponentus. Jis idealiai tinka pramoninėms valdymo spintoms, pastatų automatizavimo sistemoms ar bet kur reikia patikimai perjungti tris fazes iki 16 A.

Kaip naudoti

Jungiklį sumontuokite ant standartinio 35 mm DIN bėgelio (EN 60715). Prijunkite laidus prie varžtinių gnybtų – kietiems laidams skirti 1,5–10 mm², o lankstiems – 1,5–6 mm² skerspjūviai. Įsitikinkite, kad maitinimas išjungtas prieš atlikdami bet kokius sujungimus. Įrenginys skirtas naudoti patalpose, kuriose temperatūra neviršija nurodyto diapazono.

Patarimas: montuodami šį jungiklį šalia kitų modulių, palikite šiek tiek laisvos vietos, kad būtų lengviau atlikti techninę priežiūrą. Reguliariai patikrinkite varžtų priveržimą – tai užtikrins ilgą ir saugų veikimą.
