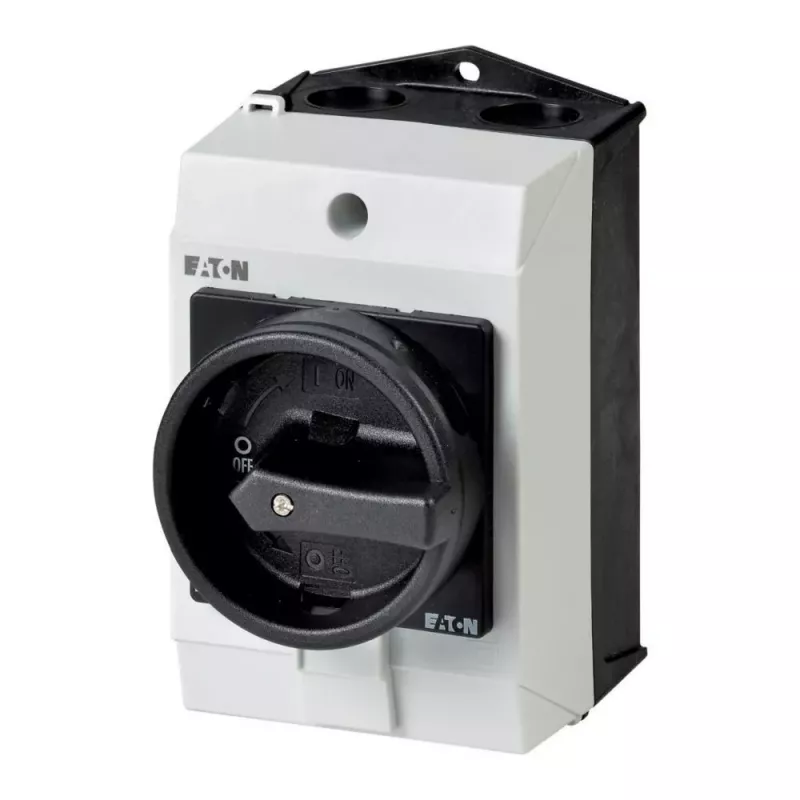

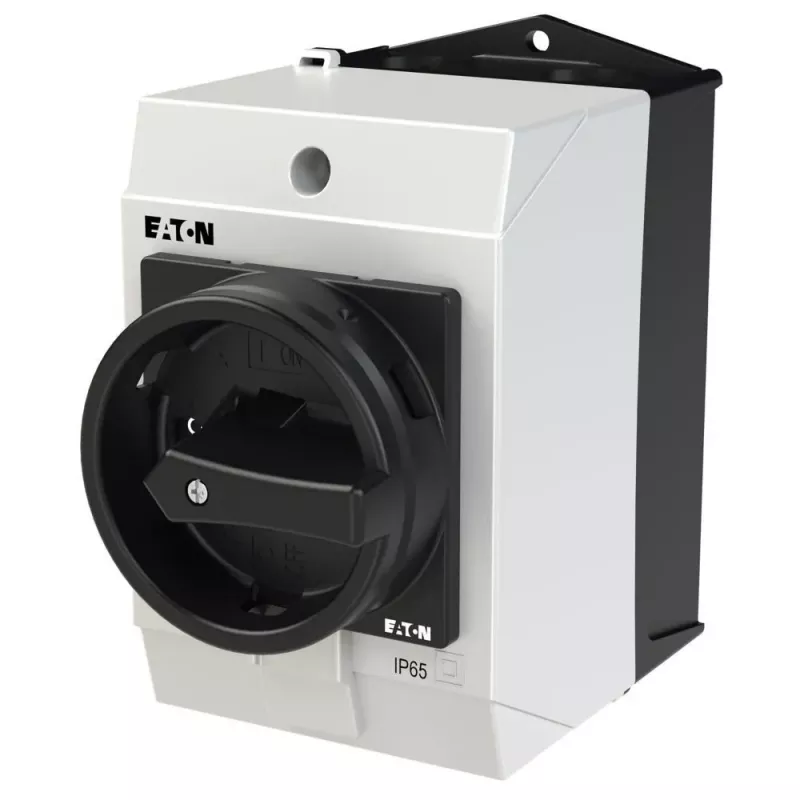

Eaton 207164 pagrindinis jungiklis I G/SVB T0-4-8344/I1/SVB-SW 3 polių 20A IP65 juodas

Kai reikia patikimai atjungti įrenginį prieš techninę priežiūrą, apsauga nuo netikėto paleidimo yra būtina. Eaton 207164 pagrindinis jungiklis su IP65 apsaugos laipsniu ir galimybe užrakinti 0 padėtyje užtikrina, kad darbas bus saugus net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• 3 polių pagrindinis jungiklis, skirtas 20 A vardinei darbinei srovei (AC-21A, 400 V)
• IP65 apsauga nuo dulkių ir vandens – tinka net ir drėgnose bei dulkėtose patalpose
• Užrakinamas 0 padėtyje iki 3 spynų – paprasta užtikrinti saugą atliekant techninę priežiūrą
• 690 V vardinė izoliacijos įtampa ir 6000 V impulsinė atsparumo įtampa
• Juoda rankena ir priekinė plokštė – profesionalus ir vientisas vaizdas

Kasdienis naudojimas

Šis jungiklis sukurtas dažnam naudojimui: mechaninis patvarumas siekia 500 000 ciklų, o elektrinis – 400 000 ciklų, todėl tarnaus ilgus metus. 90° perjungimo kampas leidžia aiškiai matyti būseną, o paviršinis montavimas palengvina įrengimą valdymo spintose ar mašinų korpusuose. Gnybtai priima iki 2,5 mm² standžius arba lanksčius laidus – suderinama su įprasta instaliacija.

Techninės specifikacijos

• Jungiklio funkcija: pagrindinis jungiklis / atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 20 A prie 400 V, AC-21A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6000 V
• Apsaugos laipsnis: IP65 (priekis ir korpusas)
• Užrakinimas: taip, užrakinamas 0 padėtyje iki 3 spynų
• Perjungimo kampas: 90°
• Vardinė trumpojo jungimo įjungimo galia (Icm): 1000 A prie 400 V
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 6 kA su 25 A gG/gL saugikliu
• Elektrinis patvarumas: 0,4 x 10^6 operacijų
• Mechaninis patvarumas: 0,5 x 10^6 operacijų
• Gnybtų talpa: 1 x (1–2,5) mm² arba 2 x (1–2,5) mm² (standus/lankstus)
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Korpuso medžiaga: izoliacinė medžiaga

Kam tinka

Šis jungiklis puikiai tinka pramonės automatizavimo specialistams, elektrikams ir techninės priežiūros inžinieriams, kuriems reikia patikimo atjungimo sprendimo. Jis dažnai naudojamas valdymo spintose, mašinų maitinimo grandinėse arba kaip pagrindinis įrenginio jungiklis.

Patarimai

Montuodami šį jungiklį, įsitikinkite, kad laidas atitinka gnybtų talpą (1–2,5 mm²). Užrakinimui 0 padėtyje naudokite iki 3 spynų – tai užtikrins, kad įrenginys nebus įjungtas atliekant techninę priežiūrą. Reguliariai patikrinkite, ar korpusas nepažeistas, kad išliktų IP65 apsauga.
