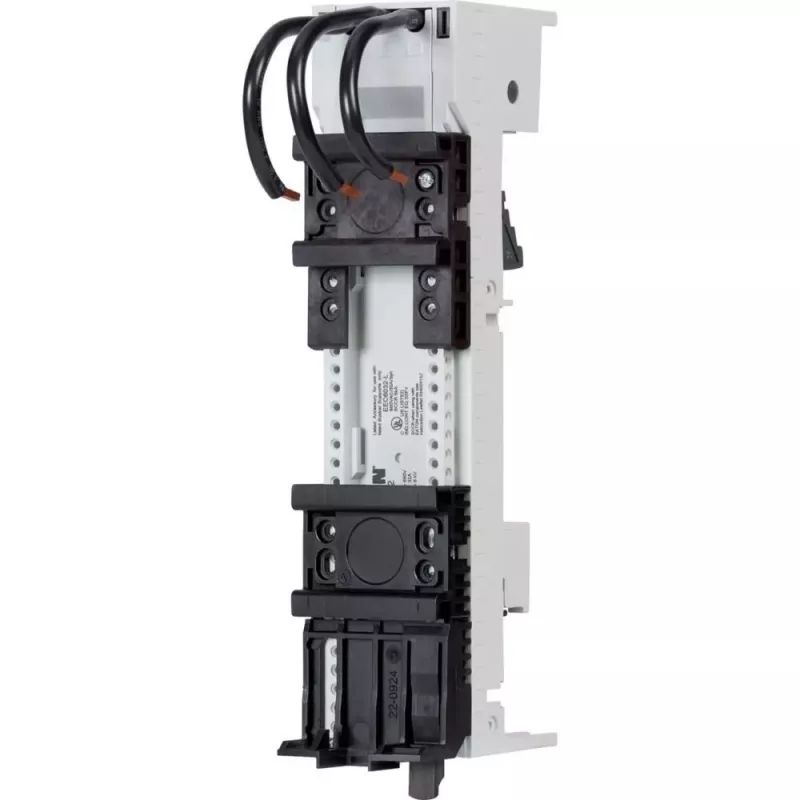

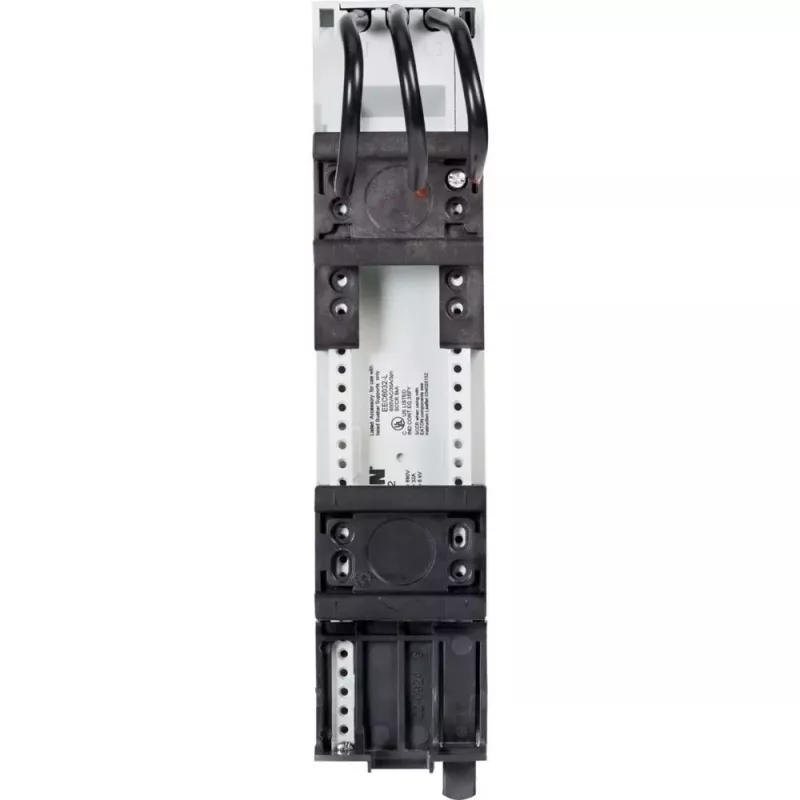

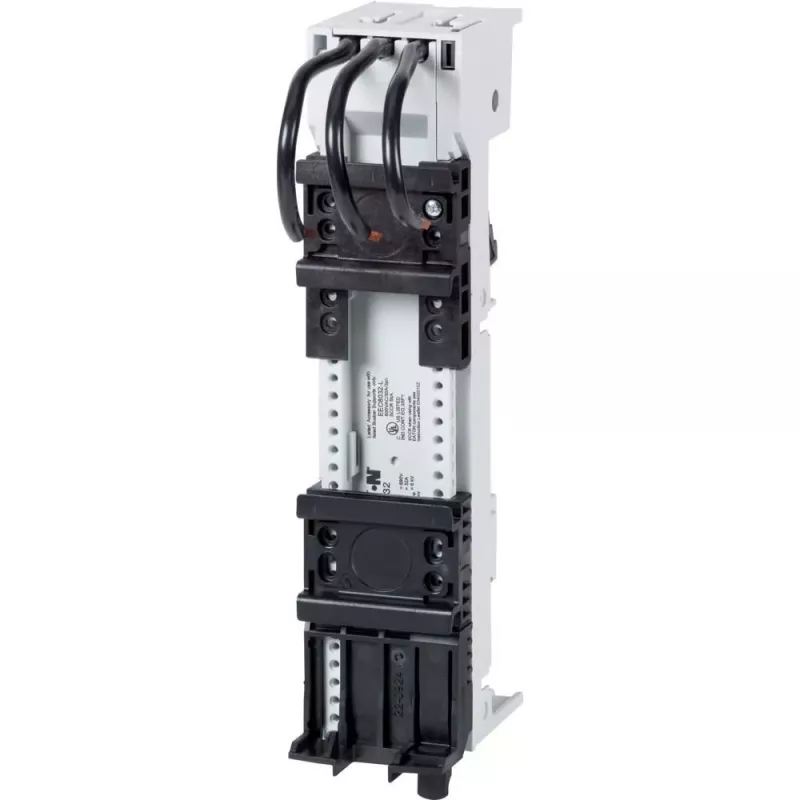

Eaton 101452 BBA0-32 šynų adapteris 45 mm 32A 2 polių

Eaton BBA0-32 – tai 2 polių šynų adapteris, skirtas 45 mm žiedinių šynų sistemoms. Jis leidžia tiesiogiai prijungti modulinius įrenginius prie maitinimo šynos, sutaupant laiko ir sumažinant laidų kiekį skirstomojoje dėžėje.

Kodėl verta rinktis

Adapteris turi varžtinius gnybtus, kurie priima iki 25 mm² lanksčius arba 16 mm² standžius laidininkus. Termoplastikinis korpusas užtikrina izoliaciją ir mechaninį tvirtumą, o 45 mm žingsnis dera su standartinėmis šynų sistemomis ir Eaton xPole moduliniais įrenginiais.

Techniniai duomenys

• Vardinė srovė: 32 A
• Polių skaičius: 2
• Šynų žingsnis: 45 mm
• Prijungimo tipas: prie kištukinių šynų
• Išėjimo jungtis: varžtiniai gnybtai
• Maksimalus laidininko skerspjūvis: 25 mm² lankstus / 16 mm² standus
• Vardinė darbinė įtampa: 230/400 V AC
• Vardinė izoliacijos įtampa: 500 V
• Vardinė impulsinė įtampa: 4 kV
• Montavimas: tiesiai ant šynos
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +50 °C
• Korpuso medžiaga: termoplastikas
• Standartai: IEC/EN 60947-7-1

Kam tinka

• Maitinimo tiekimas automatiniams jungikliams, apsauginiams relėms ar kitiems moduliniams komponentams skirstomosiose dėžėse
• Esamų šynų sistemų papildymas naujomis išėjimo linijomis
• Pramoniniai valdymo skydai, kuriuose trūksta vietos ir pageidaujamas tiesioginis šynos atšakojimas

Kaip naudoti

Adapteris skirtas kištukinių šynų sistemoms ir montuojamas tiesiai ant šynos be papildomų įrankių. Dėl IP20 apsaugos laipsnio jis turi būti įrengiamas uždaroje dėžėje.

Patarimas: prieš montuodami įsitikinkite, kad šynos žingsnis yra 45 mm, o jungiami laidai atitinka leistiną skerspjūvį. Visada atjunkite maitinimą prieš atlikdami bet kokius darbus.
