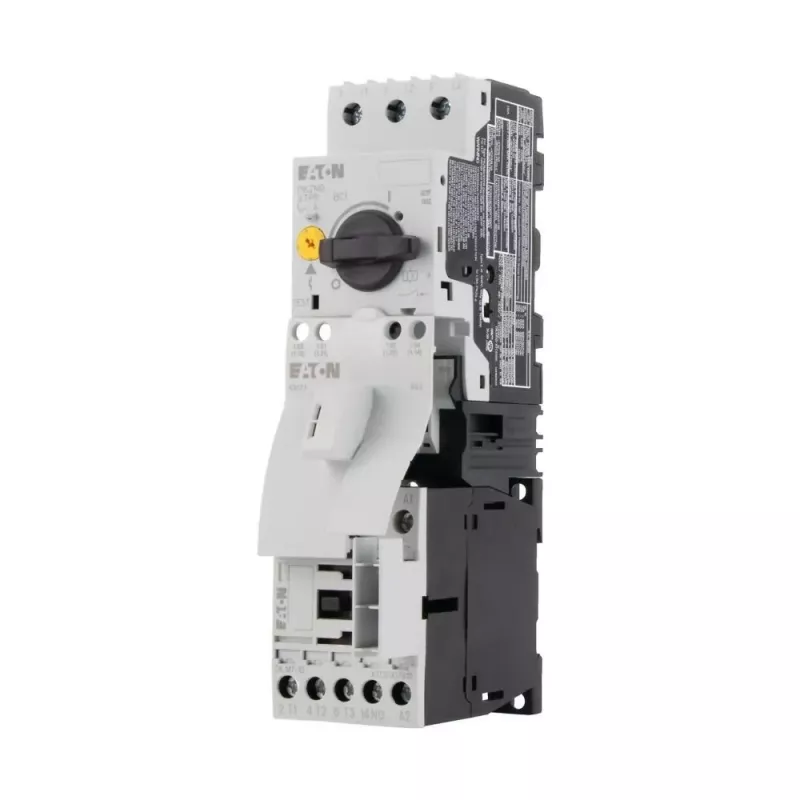

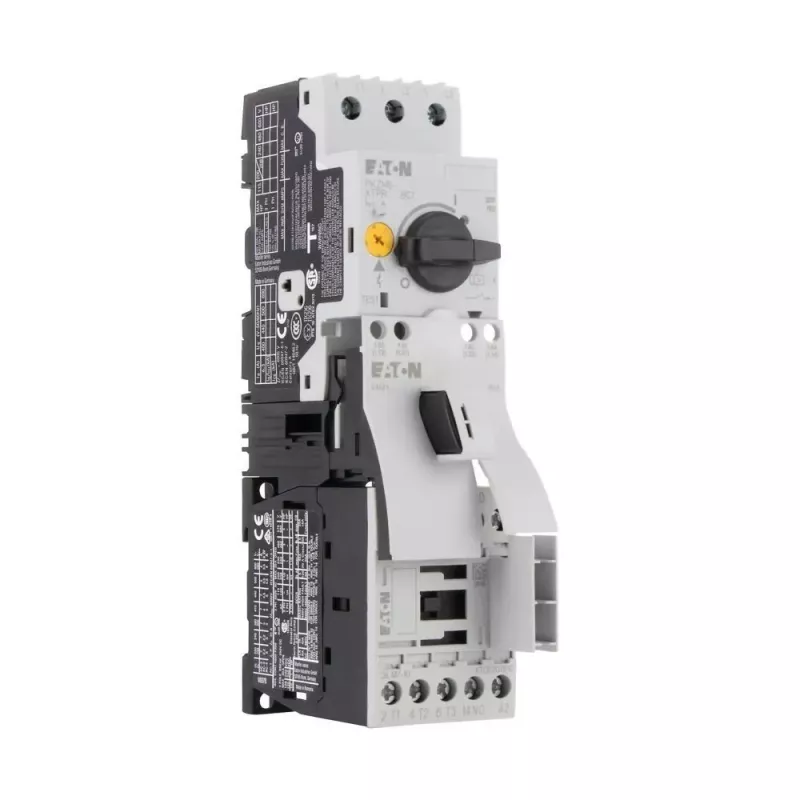

Eaton Motor Starter Combination MSC-D-2,5-M7(24VDC) 283161

Kai reikia sujungti variklio apsaugą ir valdymą viename kompaktiškame modulyje, Eaton MSC-D-2,5-M7(24VDC) yra sprendimas, kuris sutaupo vietos ir sumažina laidų painiavą. Šis prietaisas sujungia variklio apsaugos automatinį jungiklį, kontaktorius ir adapterį į vieną bloką, tvirtinamą ant DIN bėgelio.

Kam skirtas

Skydų surinkėjams ir mašinų gamintojams, kuriems reikia kompaktiško, iš anksto sujungto variklio starterio mažiems trifaziams varikliams iki 0,75 kW esant 400 V AC. Tinka valdymo spintoms su 24 VDC valdymo įtampa.

Pagrindinės savybės

• Integruotas PKZMO-2,5 variklio apsaugos automatinis jungiklis su terminiu-magnetiniu perkrovos ir trumpojo jungimo apsauga
• DILM7-10 kontaktorius su 24 VDC rite ir 1 NO + 1 NC pagalbiniais kontaktais
• Vardinė darbinė srovė 2,5 A, reguliuojamas perkrovos atleidimas nuo 1,6 iki 2,5 A
• 2 tipo koordinacija pagal IEC/EN 60947-4-1
• Sraigtiniai gnybtai pagrindinei grandinei, tvirtinimas ant DIN bėgelio (35 mm)
• IP20 apsaugos laipsnis, darbinė temperatūra nuo -25 iki +55 °C

Specifikacijos

• Produkto tipas: Variklio starterio kombinacija
• Valdymo įtampa: 24 VDC
• Vardinė darbinė srovė: 2,5 A
• Perkrovos atleidimo nustatymo diapazonas: 1,6 - 2,5 A
• Vardinė darbinė galia (AC-3, 400V): 0,75 kW
• Kontaktoriaus tipas: DILM7-10 (24VDC)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Pagrindinės grandinės prijungimas: Sraigtiniai gnybtai
• Tvirtinimas: DIN bėgelis (35 mm)
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +55 °C
• Koordinacijos tipas: 2 tipas (IEC/EN 60947-4-1)
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė izoliacijos įtampa: 690 V
• Perjungimo dažnis (AC-3): Maks. 30 operacijų per valandą
• Variklio apsauga: Terminė-magnetinė perkrovos ir trumpojo jungimo apsauga
• Komponentų derinys: Variklio apsaugos automatinis jungiklis PKZMO + Kontaktorius DILM + Adapteris
• Korpuso suderinamumas: Atviro tipo, montuojamas valdymo spintose

Patarimai

Patikrinkite, ar variklio pilnos apkrovos srovė patenka į 1,6–2,5 A nustatymo diapazoną. Naudokite 24 VDC valdymo maitinimą. Montuokite ant standartinio 35 mm DIN bėgelio korpuse, užtikrinančiame bent IP20 apsaugą.

Patarimas: prieš montuodami įsitikinkite, kad valdymo spintos temperatūra neviršija +55 °C, o variklio kabeliai atitinka srovės reikalavimus.
