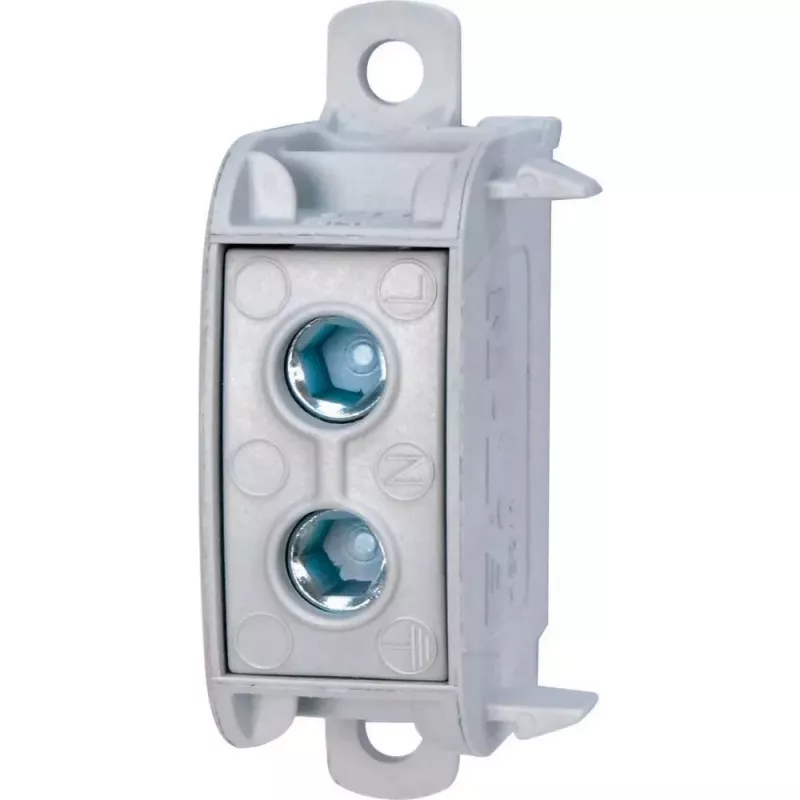

Eaton 098573 PE/N/PEN gnybtų blokas 100A su vienu spaustuku K50/1

Kai elektros skirstymo spintoje reikia patikimai sujungti apsauginį įžeminimą, nulį ir bendrą laidininką, Eaton 098573 PE/N/PEN gnybtų blokas su vienu spaustuku K50/1 yra sprendimas, kuris atlaiko iki 100 A srovę ir 690 V AC įtampą. Jis skirtas pagrindiniams laidininkams nuo 10 iki 70 mm² (standiesiems) arba nuo 10 iki 50 mm² (lankstiesiems), o papildomai turi šešis pagalbinius gnybtus iki 25 mm² standiesiems laidininkams.

Kodėl verta rinktis

• Didelė srovės galia: vardinė 100 A srovė.
• Platus laidininkų diapazonas: pagrindiniai 10–70 mm² standūs, 10–50 mm² lankstūs; pagalbiniai 1,5–25 mm² standūs, 1,5–16 mm² lankstūs.
• Šeši pagalbiniai varžtiniai gnybtai papildomiems sujungimams.
• Patvarus nikeliuotas žalvaris – ilgaamžiškumas ir gera elektros laidumas.
• 3 taršos laipsnis – atsparumas nepalankioms aplinkos sąlygoms.

Techninė informacija

• Vardinė izoliacijos įtampa: 690 V AC.
• Jungties tipas: varžtinis gnybtas.
• Montavimas: DIN bėgelis TS35 arba tvirtinimas varžtais.
• Apsaugos laipsnis: IP20.
• Korpuso medžiaga: poliamidas (PA).
• Spalva: mėlyna.

Kam tinka

Šis gnybtų blokas skirtas elektrikams profesionalams ir rimtiems savamokslams, kurie montuoja elektros skirstymo spintas, skydus ar automatizavimo sistemas, kur reikalingi patikimi PE, N ir PEN sujungimai. Jis puikiai tinka tiek pramoninėse, tiek komercinėse patalpose, kur laidininkų skerspjūviai dideli, o apkrovos siekia iki 100 A.

Kaip naudoti

Užfiksuokite bloką ant standartinio 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite pagrindinius laidininkus prie centrinio spaustuko, o papildomus – prie šešių šoninių gnybtų. Visada įsitikinkite, kad laidininkų galai nuvalyti ir tvirtai priveržti. Prieš įjungdami maitinimą, patikrinkite sujungimų izoliaciją ir atstumus.

Patarimas: montuodami šį gnybtų bloką, naudokite tinkamo dydžio atsuktuvą ir veržkite varžtus gamintojo nurodytu momentu – taip užtikrinsite ilgaamžį ir saugų kontaktą. Jei dirbate su lanksčiais laidininkais, rekomenduojama naudoti antgalius, kad sujungimas būtų patikimesnis.
