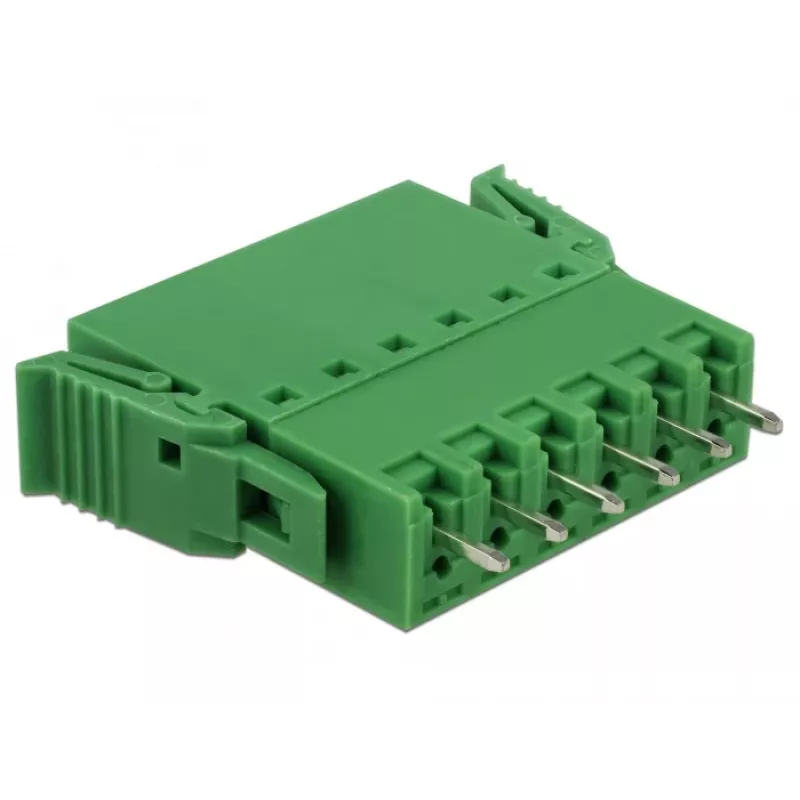

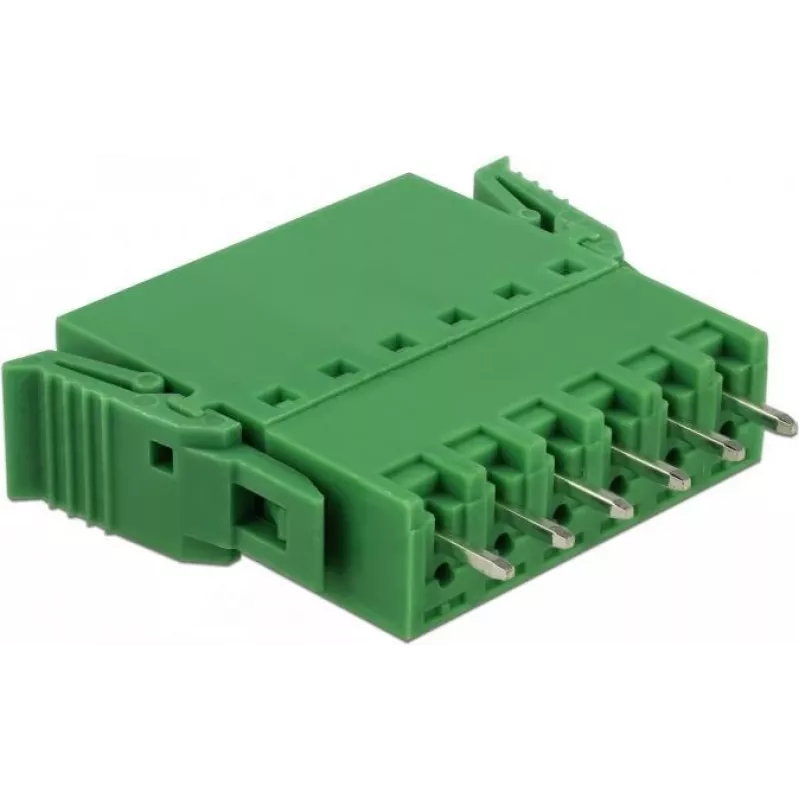

Delock Terminalų blokų rinkinys PCB 6 kontaktų 3,81 mm žingsniu vertikalus (65972)

8 A srovė ir 300 V įtampa – štai ką atlaiko šie Delock terminalų blokai, skirti spausdintinėms plokštėms. Kai reikia patikimai prijungti laidus prie PCB, šis rinkinys su 6 kontaktais ir 3,81 mm žingsniu yra puikus pasirinkimas tiek prototipams, tiek gamybai.

Privalumai

Rinkinyje yra 10 terminalų blokų – užteks kelioms plokštėms ar eksperimentams. Varžtiniai gnybtai priima laidus nuo 28 iki 16 AWG, todėl tinka įvairiems laidininkams. PA66 korpusas ir fosforo bronzos kontaktai užtikrina ilgaamžiškumą ir gerą elektrinį laidumą. Vertikali montavimo kryptis leidžia sutaupyti vietos kompaktiškuose įrenginiuose.

Kam tinka

• PCB prototipų kūrimui ir gamybai
• Pramoninėms valdymo plokštėms
• Bandymų ir matavimo įrangai
• „Pasidaryk pats“ elektronikos projektams

Pagrindinės specifikacijos

• Jungties tipas: terminalų blokų rinkinys
• Montavimo tipas: PCB (spausdintinė plokštė)
• Kontaktų konfigūracija: 6 kontaktai
• Žingsnis: 3,81 mm
• Orientacija: vertikali
• Prijungimo būdas: varžtiniai gnybtai
• Laidų storis: 28–16 AWG
• Nominali srovė: 8 A
• Nominali įtampa: 300 V
• Izoliacijos varža: > 500 MΩ (esant 500 V DC)
• Atsparumas įtampai: AC 2000 V / 1 min
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66 (poliamidas 66)
• Kontaktų medžiaga: fosforo bronza
• Varžtų medžiaga: plienas, cinkuotas
• Spalva: žalia
• Dalių skaičius rinkinyje: 10
• Degumo klasė: UL94V-0

Kaip naudoti

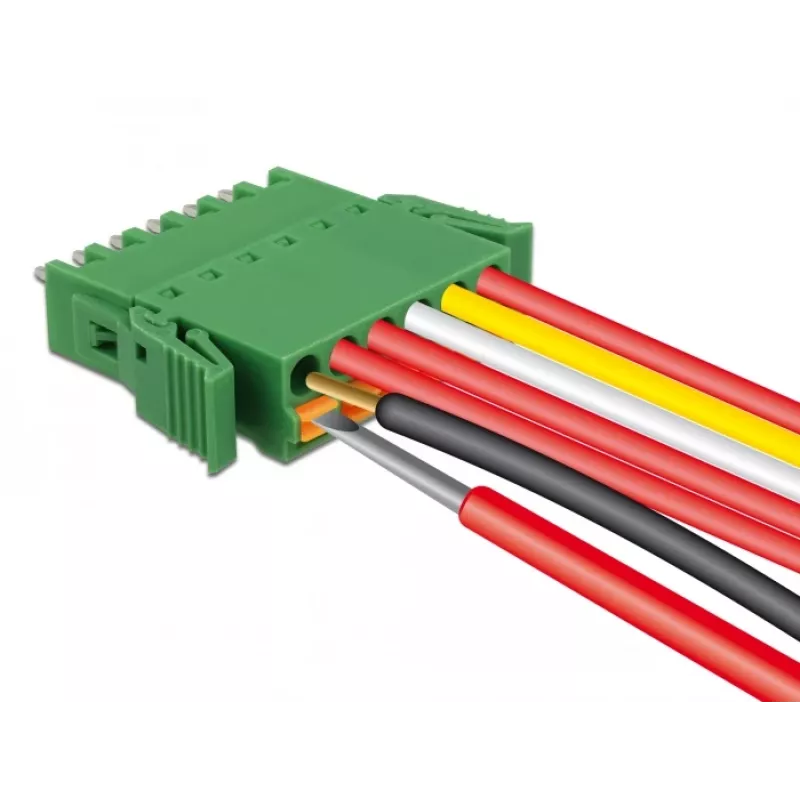

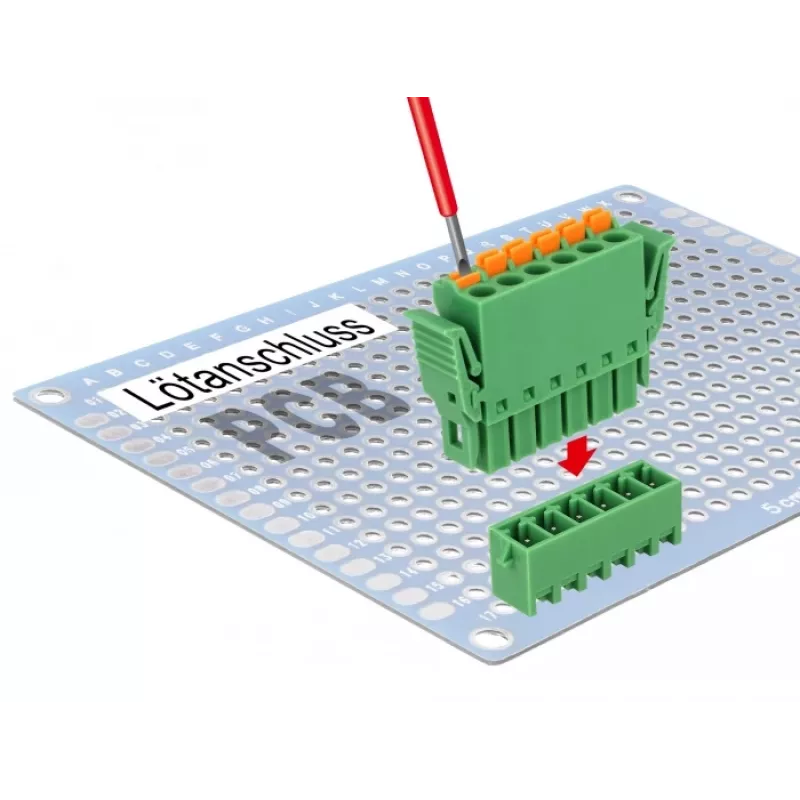

Įstatykite terminalų bloką į PCB angas, atsižvelgdami į 3,81 mm žingsnį, ir prilituokite kontaktus. Tada atlaisvinkite varžtus, įkiškite nuvalytą laidą ir vėl priveržkite. Dėl vertikalios orientacijos blokas užima mažai vietos, o varžtiniai gnybtai leidžia greitai perjungti laidus.

Rekomendacijos

Idealiai tinka inžinieriams ir elektronikos mėgėjams, kuriems reikia patikimo vertikalaus terminalų bloko su 3,81 mm žingsniu PCB išdėstymui.
