Delock gnybtų blokų rinkinys PCB plokštei, 4 kontaktų, 5,08 mm žingsnio, horizontalus, 66506

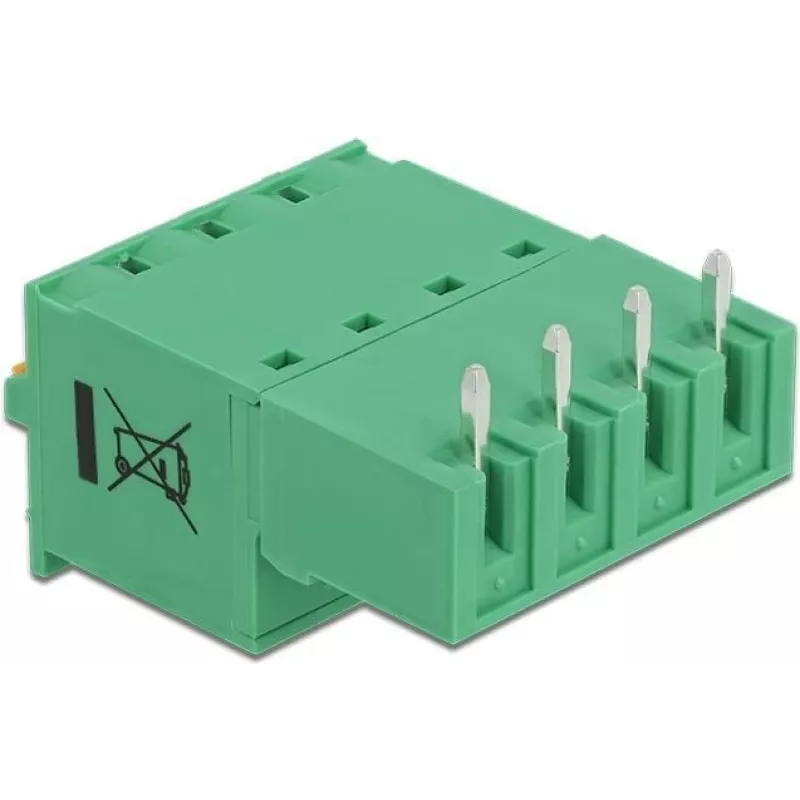

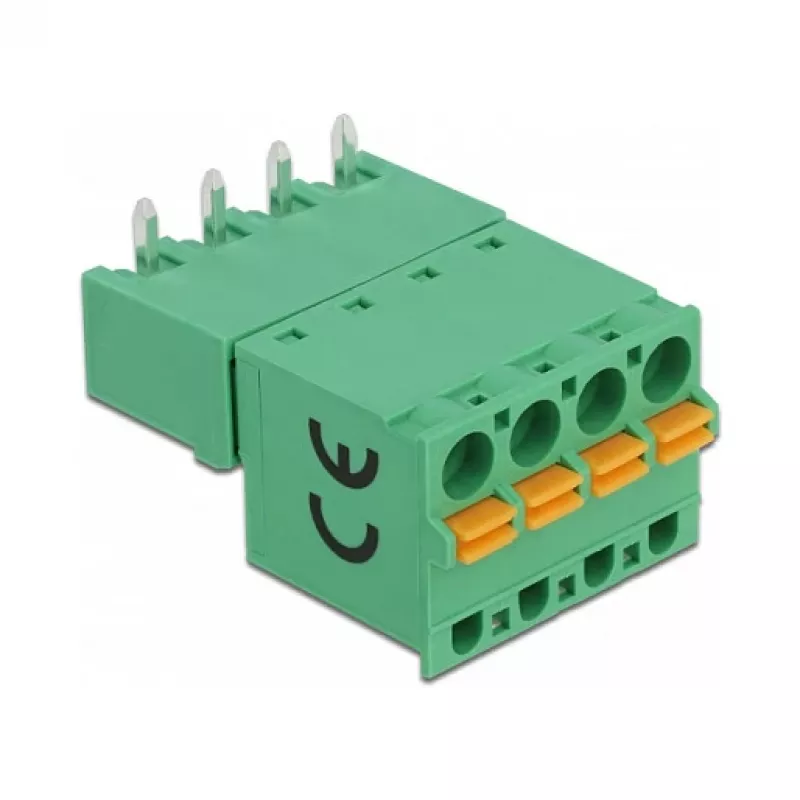

Delock 66506 gnybtų blokų rinkinys – tai patikimas ir atskiriamas laidų prijungimo prie spausdintinės plokštės sprendimas, nereikalaujantis litavimo. Rinkinį sudaro vienas vyriškas ir vienas moteriškas 4 kontaktų gnybtų blokas su 5,08 mm žingsniu, skirtas horizontaliam montavimui ant PCB.

Kam skirtas

Šis rinkinys idealiai tinka elektronikos mėgėjams, technikams ir inžinieriams, kurie konstruoja, taiso ar prototipuoja prietaisus. Jis leidžia greitai ir patogiai prijungti laidus prie plokštės, o prireikus – lengvai juos atjungti ir vėl prijungti. Puikiai tinka tiek nedidelėms serijoms, tiek individualiems projektams.

Pagrindinės savybės

• 4 kontaktų gnybtų blokų rinkinys su 5,08 mm žingsniu
• Horizontalus montavimas – žemas profilis ant PCB
• Sraigtinė jungtis – nereikia lituoti
• Vardinė srovė 10 A, vardinė įtampa 300 V
• Tinka tiek vienagysliams, tiek daugiagysliams laidams nuo 24 iki 12 AWG
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpusas pagamintas iš PA66, atsparus degimui pagal UL94V-0
• Kontaktai: žalvaris, alavuotas; varžtai: plienas, cinkuotas
• Spalva: žalia

Specifikacijos

• Jungties tipas: gnybtų blokų rinkinys
• Kontaktų skaičius: 4
• Žingsnis: 5,08 mm
• Orientacija: horizontali
• Montavimo tipas: PCB
• Prijungimo būdas: sraigtinė jungtis
• Vardinė srovė: 10 A
• Vardinė įtampa: 300 V
• Laido skersmuo (vienagyslis): 24–12 AWG
• Laido skersmuo (daugiagyslis): 24–12 AWG
• Nuėmimo ilgis: 7–8 mm
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Spalva: žalia
• Degumo klasė: UL94V-0
• Rinkinio turinys: 1 vnt. vyriškas jungtis, 1 vnt. moteriškas jungtis

Kaip naudoti

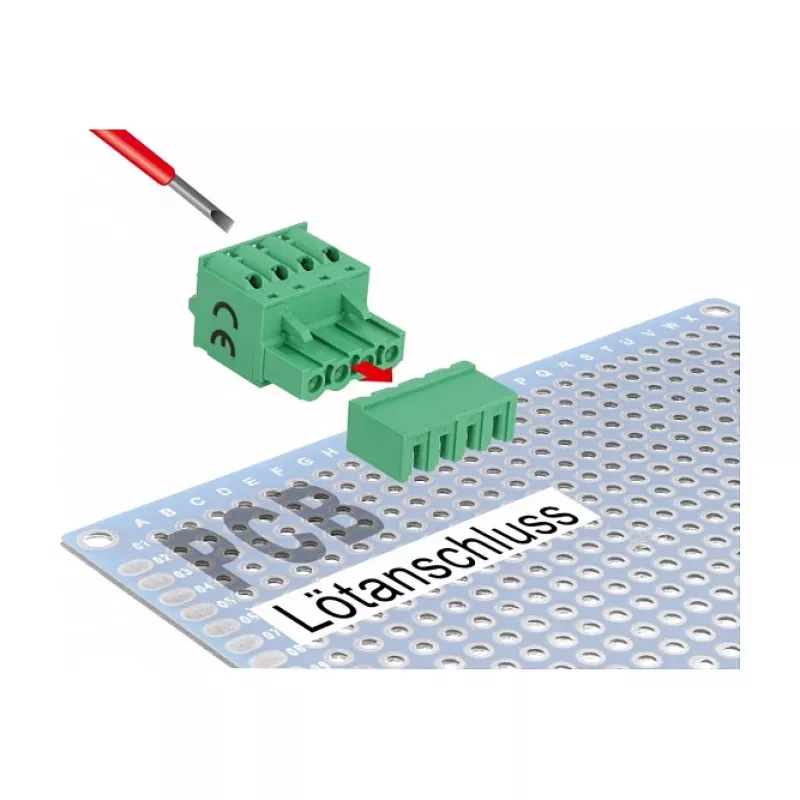

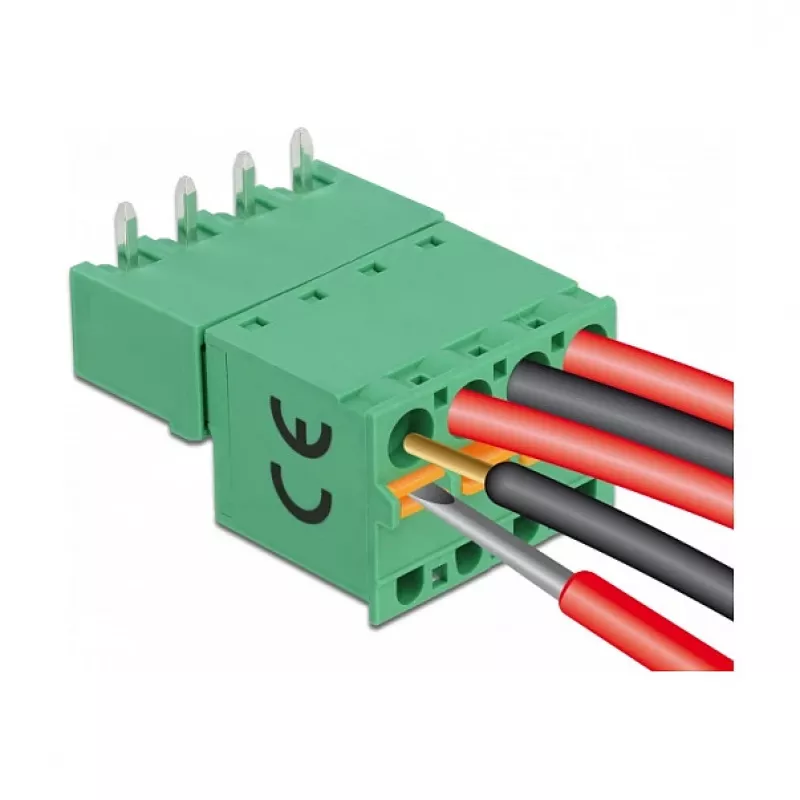

Nuimkite laido izoliaciją 7–8 mm ilgio. Įkiškite laidą į gnybtą ir tvirtai užveržkite varžtą. Nejunkite per didelės jėgos, kad nepažeistumėte laido ar gnybto. Prijunkite vyrišką ir moterišką dalis – jungtis paruošta naudoti.

Patarimas: prieš prijungdami laidus, įsitikinkite, kad jie atitinka 24–12 AWG diapazoną. Jei naudojate daugiagyslį laidą, rekomenduojama jį šiek tiek susukti, kad būtų lengviau įkišti. Visada atjunkite maitinimą prieš atlikdami bet kokius sujungimus.
