DeLOCK gnybtų blokų rinkinys DIN bėgiui, 8 kontaktų, 5,08 mm žingsnis, kampuotas, žalias

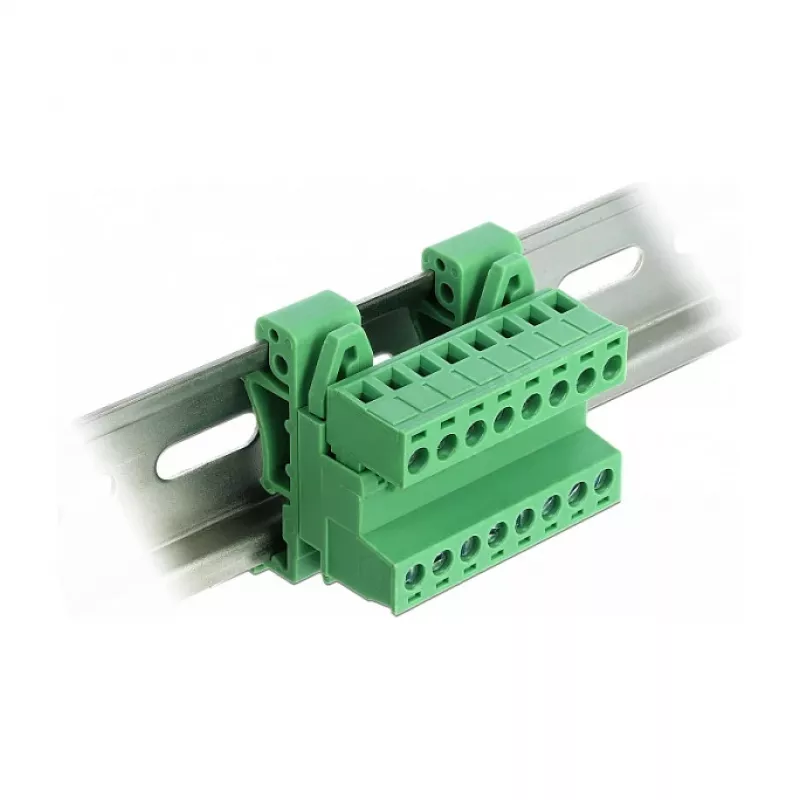

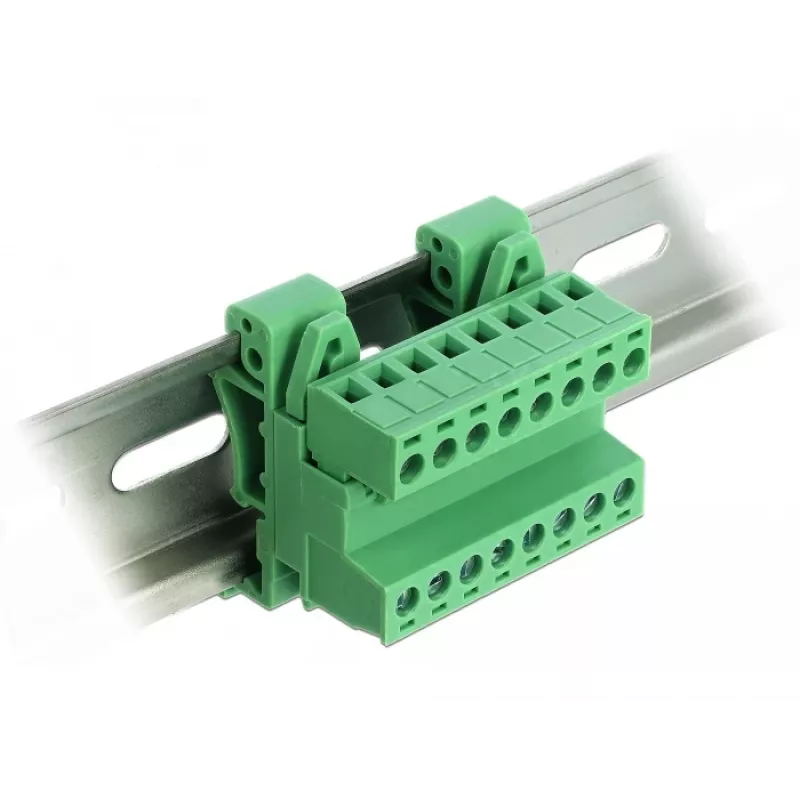

Kai reikia greitai ir patikimai prijungti ar atjungti laidus valdymo spintoje, šis DeLOCK gnybtų blokų rinkinys tampa nepamainomas. Jis leidžia sukurti kištukinius sujungimus ant standartinio 35 mm DIN bėgio, todėl techninė priežiūra ir laidų keitimas tampa kur kas paprastesni.

Kodėl verta rinktis

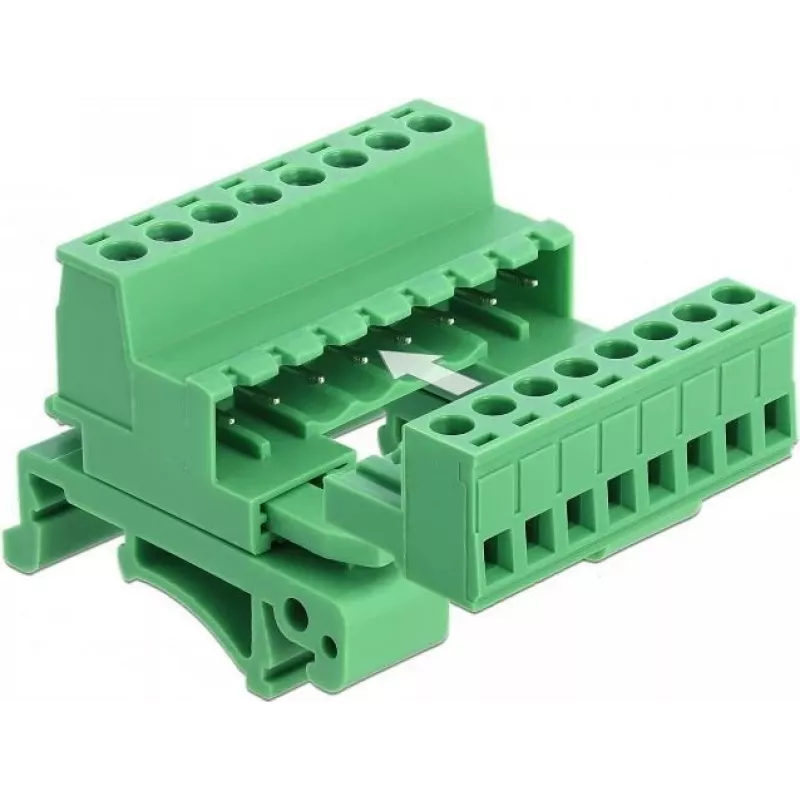

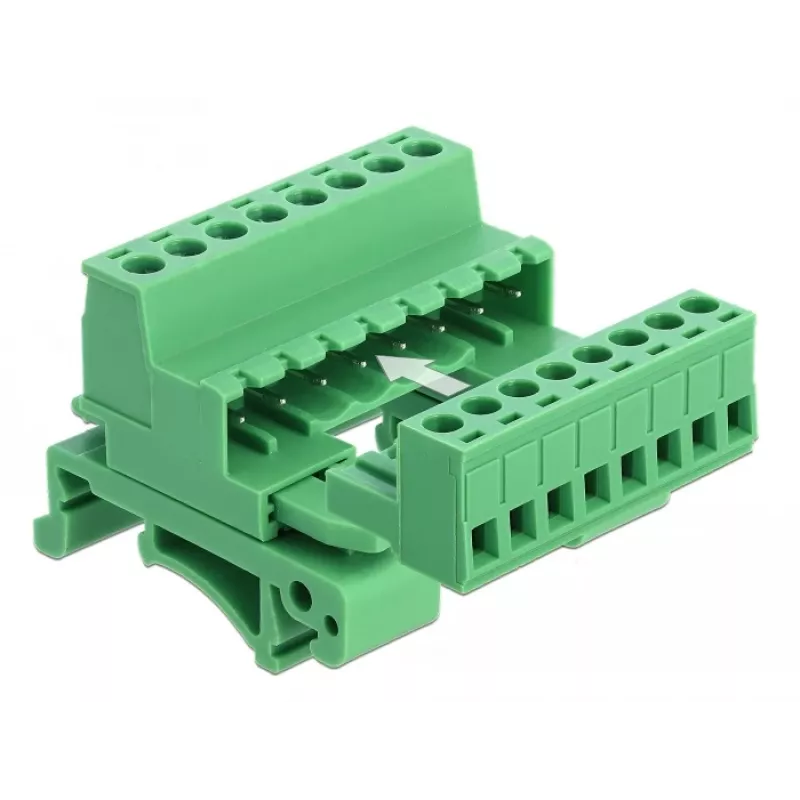

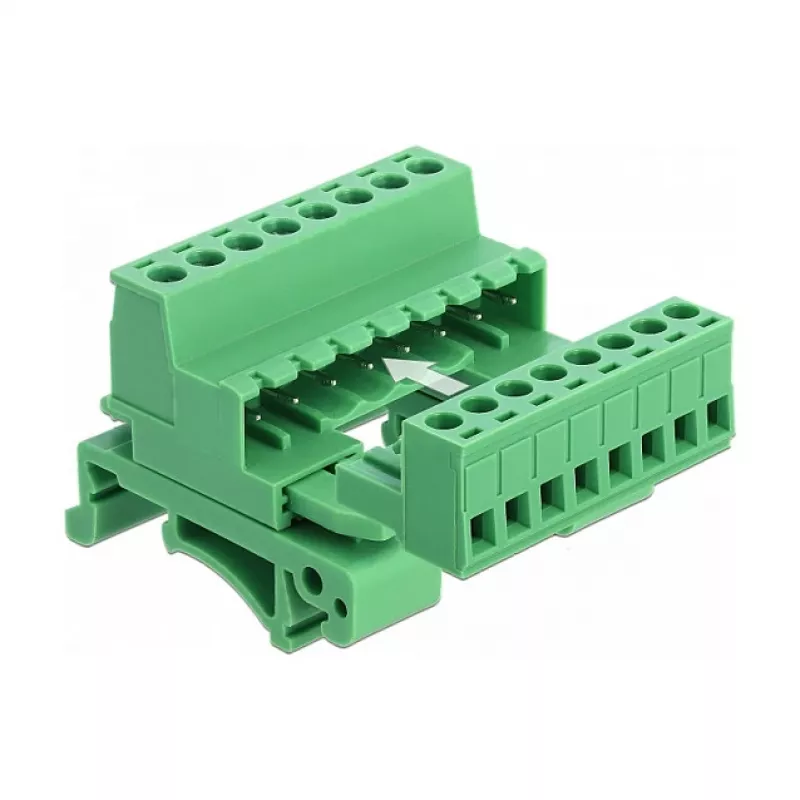

Rinkinį sudaro vienas 8 kontaktų kištukas (male) ir vienas lizdas (female) su 90° kampu. Tokia konstrukcija leidžia lengvai įkišti ir ištraukti laidų ryšulį, netrikdant ant bėgio pritvirtintos bazės. Kampinė orientacija padeda sutaupyti vietos tankiose spintose, o tvirtas PA66 korpusas atlaiko atšiaurias pramonines sąlygas.

Pagrindinės specifikacijos

• 8 kontaktų gnybtų blokų rinkinys, skirtas DIN bėgiui
• Kontaktų žingsnis: 5,08 mm
• Jungties orientacija: kampuota (90°)
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Laido skersmuo: 28–12 AWG (0,2–2,5 mm²)
• Izoliatoriaus medžiaga: PA66, degumas UL 94V-0
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas, dydis M2.5, sukimo momentas 0,4 Nm
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Spalva: žalia

Kam tinka

• PLC įėjimo/išėjimo jungtims automatizavimo sistemose
• Maitinimo paskirstymui valdymo spintose
• Signalų laidams jutikliams ir pavaroms prijungti
• Prototipų kūrimui ir testavimui ant DIN bėgio

Kaip naudoti

Nuimkite izoliaciją nuo laidų galų, įkiškite juos į varžtinius gnybtus ir priveržkite varžtus 0,4 Nm sukimo momentu. Tada tiesiog įstatykite kištuką į lizdą – jungtis paruošta. Jei reikia atjungti, ištraukite kištuką, nepaliesdami pačio gnybto.

Geros žinoti

Rinkinį sudaro dvi dalys: vienas kištukas ir vienas lizdas. Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidus iki 2,5 mm², užtikrindami patikimą suspaudimą. Žalia spalva padeda greitai atpažinti jungtis kelių bėgių instaliacijose.

Patarimas: prieš prijungdami laidus, įsitikinkite, kad maitinimas išjungtas. Naudokite tinkamo dydžio atsuktuvą, kad nepažeistumėte varžtų galvučių. Jei planuojate dažnai perjungti laidus, rekomenduojame įsigyti papildomų kištukų – taip sutaupysite laiko ateityje.
