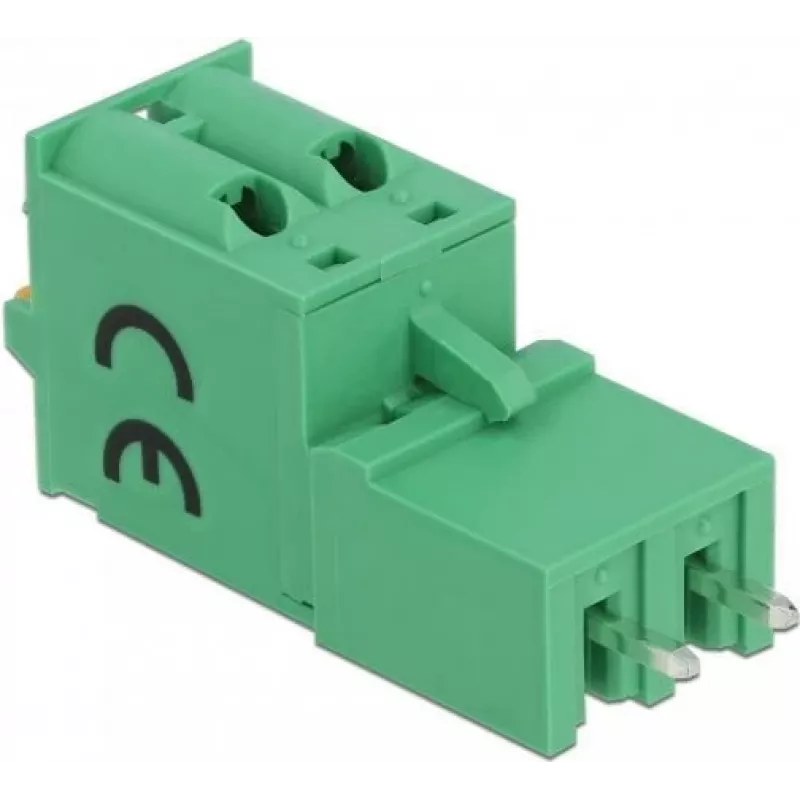

Delock 66500 gnybtų blokų rinkinys PCB plokštėms, 2 kontaktų, 5,08 mm žingsnis, vertikalus

10 A ir 300 V – tokie parametrai iš karto pasako, kad šis Delock 66500 gnybtų blokų rinkinys skirtas rimtiems elektronikos darbams. Kiekvienas blokas turi du kontaktus, kurių žingsnis – 5,08 mm, o vertikali konstrukcija leidžia taupyti vietą PCB plokštėje.

Kam tai skirta

Šie gnybtų blokai puikiai tinka elektronikos mėgėjams, prototipų kūrėjams, pramoninių valdymo skydų surinkėjams – visiems, kam reikia patikimo ir atjungiamo laidų sujungimo su spausdinta plokšte. Jei dažnai keičiate laidus ar bandote skirtingas grandines, varžtiniai gnybtai suteikia lankstumo.

Pagrindinės savybės

• 2 kontaktų gnybtų blokas su 5,08 mm žingsniu
• Vertikali orientacija, montuojama į PCB plokštės skyles
• Varžtinis sujungimas priima laidus nuo 28 iki 12 AWG (0,08–3,3 mm²)
• Nominali įtampa 300 V, srovė 10 A
• Korpusas pagamintas iš poliamido 66 (PA66), atsparus degimui pagal UL 94V-0
• Kontaktai – žalvaris, padengtas alavu; varžtai – plienas, cinkuotas
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Rinkinyje – 10 vienetų

Specifikacijos

• Jungties tipas: gnybtų blokas
• Kontaktų skaičius: 2
• Žingsnis: 5,08 mm
• Montavimo orientacija: vertikali
• Montavimo tipas: įprasta PCB plokštė
• Sujungimo būdas: varžtinis
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Laido storis: 28–12 AWG (0,08–3,3 mm²)
• Korpuso medžiaga: poliamidas 66 (PA66)
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Izoliacijos varža: 500 MΩ esant 500 V DC
• Atsparumas įtampai: AC 2000 V 1 minutę
• Varžtų sukimo momentas: 0,5 Nm
• Degumo klasė: UL 94V-0
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Kaip naudoti

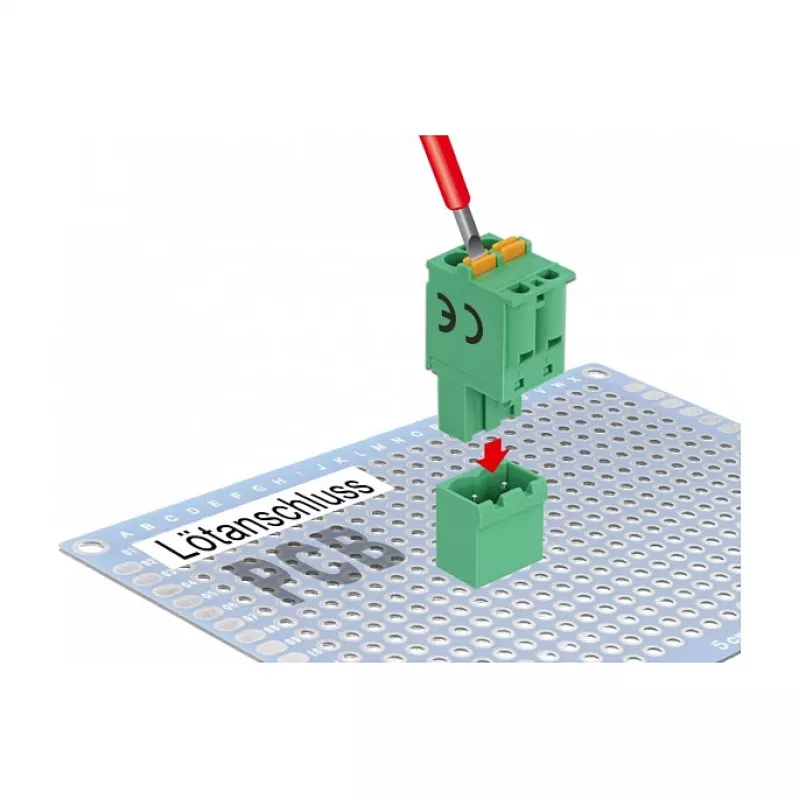

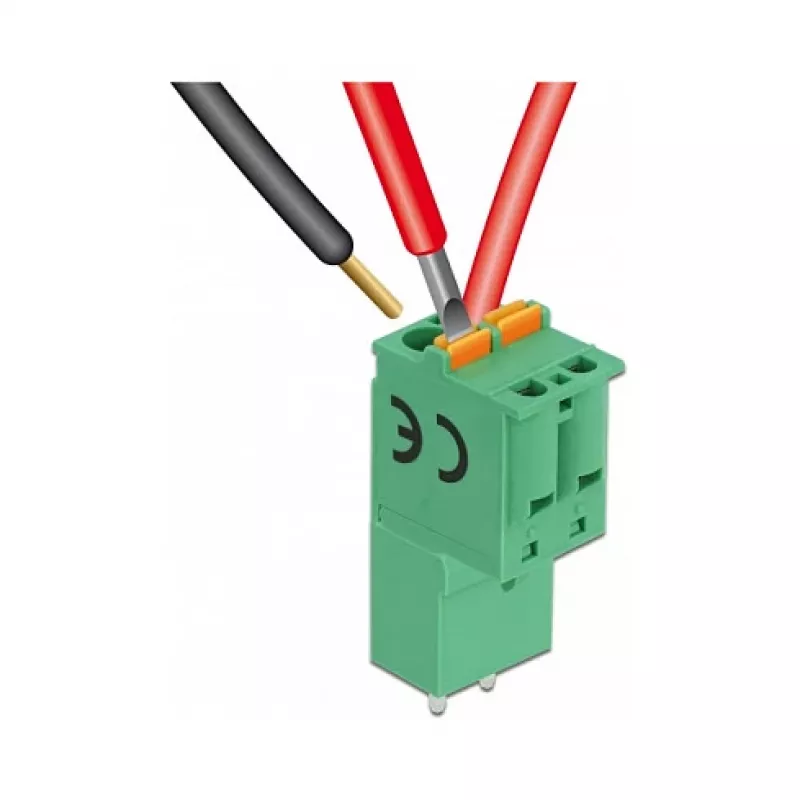

Įstatykite bloką į PCB plokštės skyles, atsižvelgdami į 5,08 mm žingsnį, ir prilituokite. Tada atlaisvinkite varžtą, įkiškite nuvalytą laidą ir vėl priveržkite. Rekomenduojamas sukimo momentas – 0,5 Nm, kad nepažeistumėte kontaktų. Esant didesnei srovei, patikrinkite, ar laido skerspjūvis atitinka 10 A reikalavimą.

Patarimas: prieš lituodami įsitikinkite, kad plokštės skylių žingsnis tiksliai 5,08 mm. Jei naudojate šiltus laidus, palikite šiek tiek laisvumo, kad varžtas jų nepažeistų. Laikykite atsarginį rinkinį – 10 vienetų pakanka keliems projektams.
