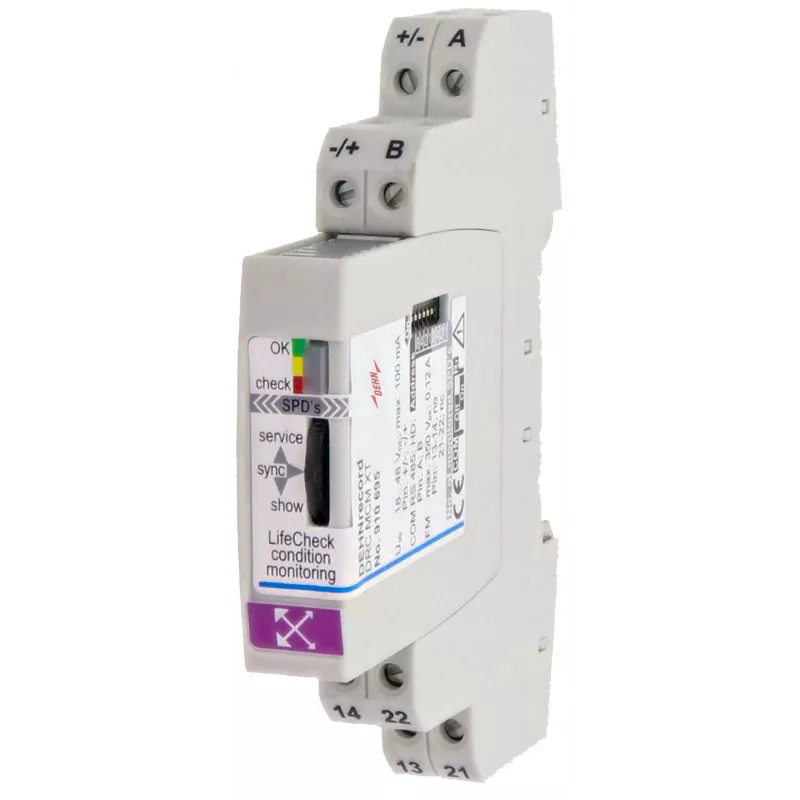

DEHN DRC MCM XT stebėjimo modulis 910695, skirtas iki 10 BXT-Abl

Vienas modulis, galintis stebėti net 10 BXT-Abl baterijų eilių – tai DEHN DRC MCM XT. Jis sujungia visą informaciją iš skirtingų baterijų monitoringo įrenginių į vieną centrinę sistemą, kad galėtumėte laiku pastebėti gedimus ir išvengti netikėtų energijos tiekimo sutrikimų.

Kam skirtas

Šis modulis sukurtas tiems, kuriems reikia patikimo ir centralizuoto baterijų stebėjimo: duomenų centrų operatoriams, pramonės įmonių techninės priežiūros komandoms, pastatų inžinieriams. Idealiai tinka ten, kur nepertraukiamas maitinimas yra būtinas, o baterijų būklė turi būti nuolat kontroliuojama.

Pagrindinės savybės

• Stebi iki 10 BXT-Abl baterijų eilių per RS485 ryšį
• Ethernet sąsaja su Modbus TCP/IP ir SNMP protokolais – lengva integracija į tinklą
• 3 potencialo neturinčios relinės išvestys išoriniam signalizavimui
• Integruotas LCD ekranas su apšvietimu – vietinis būsenos peržiūra
• Duomenų ir įvykių žurnalas su laiko žymomis – istorinė analizė
• Plačios įvesties įtampos diapazonas: 10–60 V DC
• Montavimas ant DIN bėgelio (TS35) – paprasta įrengti valdymo spintose

Specifikacijos

• Maks. stebimų baterijų eilių: 10
• Vidinė komunikacija: RS485
• Tinklo sąsaja: Ethernet (RJ45)
• Palaikomi protokolai: Modbus TCP/IP, SNMP
• Signalizacijos relės išvestys: 3x potencialo neturintys kontaktai
• Ekranas: integruotas LCD su apšvietimu
• Įvesties įtampa: 10–60 V DC
• Energijos suvartojimas: < 5 W
• Montavimas: DIN bėgelis (TS35)
• Darbinė temperatūra: -10°C iki +55°C
• Sandėliavimo temperatūra: -20°C iki +70°C
• Apsaugos klasė: IP20
• Santykinė drėgmė: 5–95% RH, nekondensuojanti

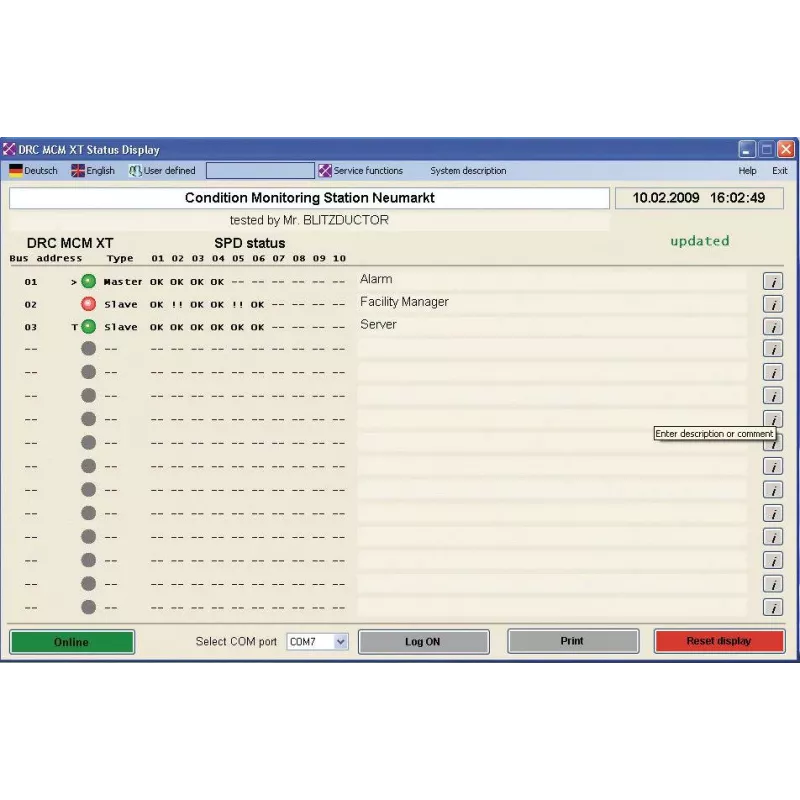

• Konfigūravimas: žiniatinklio sąsaja, vietinis serviso prievadas
• Programinės įrangos atnaujinimas: per Ethernet

Kaip naudoti

Sumontuokite modulį ant DIN bėgelio sausoje, gerai vėdinamoje patalpoje. Prijunkite BXT-Abl baterijų monitoringo įrenginius prie RS485 magistralės, naudodami ekranuotą vytos poros kabelį – taip sumažinsite trukdžius. Per Ethernet tinklą prisijunkite prie integruotos žiniatinklio sąsajos ir sukonfigūruokite stebėjimo parametrus, signalizacijos lygius bei duomenų registravimą. Stebėkite įvykių žurnalą ir laiku reaguokite į pranešimus.

Patarimas: reguliariai peržiūrėkite įvykių žurnalą – tai padės pastebėti baterijų senėjimo tendencijas ir išvengti netikėtų gedimų. Visada naudokite tik rekomenduojamus kabelius ir laikykitės gamintojo nurodymų dėl temperatūros bei drėgmės.
