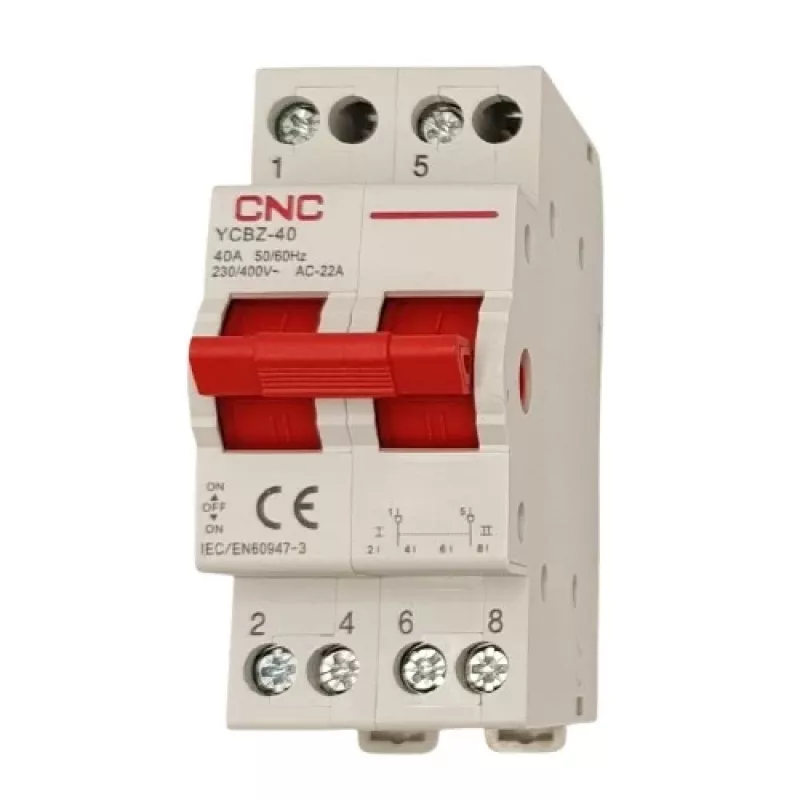

CNC EL240364 Modulinis perjungiklis YCBZ-40, 2 polių, 40 A, 1-0-2, montavimui ant DIN bėgelio

Kai dingsta elektra, o jūs turite generatorių arba atsarginį maitinimo šaltinį, CNC YCBZ-40 modulinis perjungiklis tampa tikru gelbėtoju. Šis kompaktiškas 40 A galios perjungiklis leidžia saugiai ir patikimai perjungti apkrovą tarp dviejų šaltinių – tinklo ir generatoriaus – be sudėtingų ir brangių pramoninių konstrukcijų. Jis užtikrina aiškų pertraukimą tarp šaltinių, todėl jūsų įranga ir elektros instaliacija visada bus apsaugotos.

Privalumai kasdieniam naudojimui

• 2 polių (2P) konstrukcija tinka vienfazėms 230 V AC arba fazinėms 400 V AC grandinėms – puikiai tinka namų ar lengvos komercinės paskirties sistemoms.
• Vardinė srovė 40 A – pakankama pagrindiniams ir atsarginiams maitinimo šaltiniams, taip pat generatoriaus prijungimui.
• Trys padėtys: 1-0-2 – tarp dviejų įjungimo padėčių yra aiški išjungimo padėtis, todėl nėra rizikos, kad abu šaltiniai bus sujungti vienu metu.
• Kompaktiškas dizainas: užima tik 2 modulius (36 mm), montuojamas ant standartinės 35 mm DIN bėgelio – idealus sprendimas, kai skydelyje vietos nedaug.
• Didelė elektrinė ir mechaninė eksploatacijos trukmė: atitinkamai 10 000 ir 20 000 ciklų – užtikrina ilgalaikį patikimumą.
• Platus laidų skerspjūvių diapazonas: nuo 1 iki 25 mm² (vientisi arba vyti laidai) – lengvai prijungsite įvairių tipų laidus.
• Atitinka IEC/EN 60947-3 standartą žemos įtampos perjungimo įrangai – kokybės ir saugumo garantija.

Kaip tai veikia kasdien

Įsivaizduokite: dingsta elektra. Jūs tiesiog perkeliate perjungiklio rankenėlę iš padėties 1 (tinklas) į 0 (išjungta), o tada į 2 (generatorius). Aiškus rankenėlės pasipriešinimas ir matoma padėties indikacija neleidžia klaidingai sujungti šaltinių. Apsauga nuo prisilietimo IP20 ir darbinė temperatūra nuo -5 °C iki +40 °C užtikrina patikimą veikimą įprastuose elektros skydeliuose. Be to, 500 V izoliacijos įtampa ir 4 kV impulsinė įtampa suteikia papildomą saugumo ribą nuo įtampos šuolių.

Pagrindinės specifikacijos

• Gaminio tipas: modulinis perjungiklis
• Polių skaičius: 2P
• Vardinė srovė (In): 40 A
• Perjungimo padėtys: 1-0-2 (ĮJUNGTA-IŠJUNGTA-ĮJUNGTA)
• Vardinė darbinė įtampa: 230 V AC (vienfazė) / 400 V AC (fazė-fazė)
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Standarto atitiktis: IEC/EN 60947-3
• Montavimas: ant 35 mm DIN bėgelio
• Elektrinė eksploatacija: 10 000 ciklų
• Mechaninė eksploatacija: 20 000 ciklų
• Laidų skerspjūvis: 1-25 mm² (vientisi/vyti)
• Darbinės temperatūros diapazonas: -5 °C iki +40 °C
• Laikymo temperatūros diapazonas: -25 °C iki +70 °C
• Apsaugos laipsnis: IP20 (gnybtai)
• Modulių skaičius: 2 (36 mm plotis)
• Paskirtis: pagrindinio/atsarginio maitinimo perjungimas, generatoriaus prijungimas

Pabaigai

Montuotojams ir skydelių gamintojams CNC YCBZ-40 yra patikimas ir kompaktiškas sprendimas rankiniam šaltinių perjungimui. CNC kokybė ir atitiktis tarptautiniams standartams užtikrina ramybę – tiek įrengiant, tiek naudojant.
