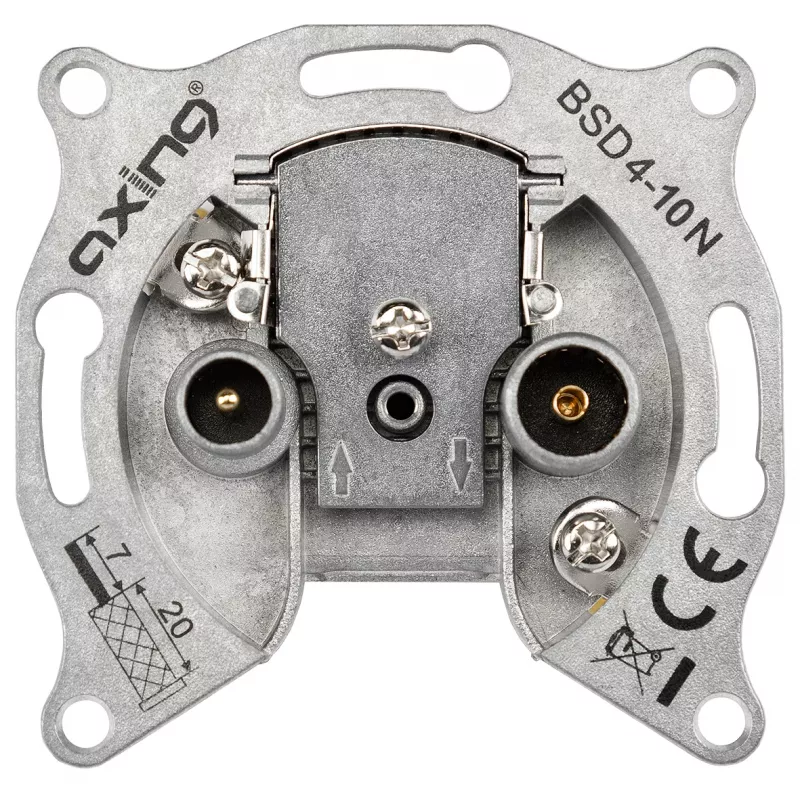

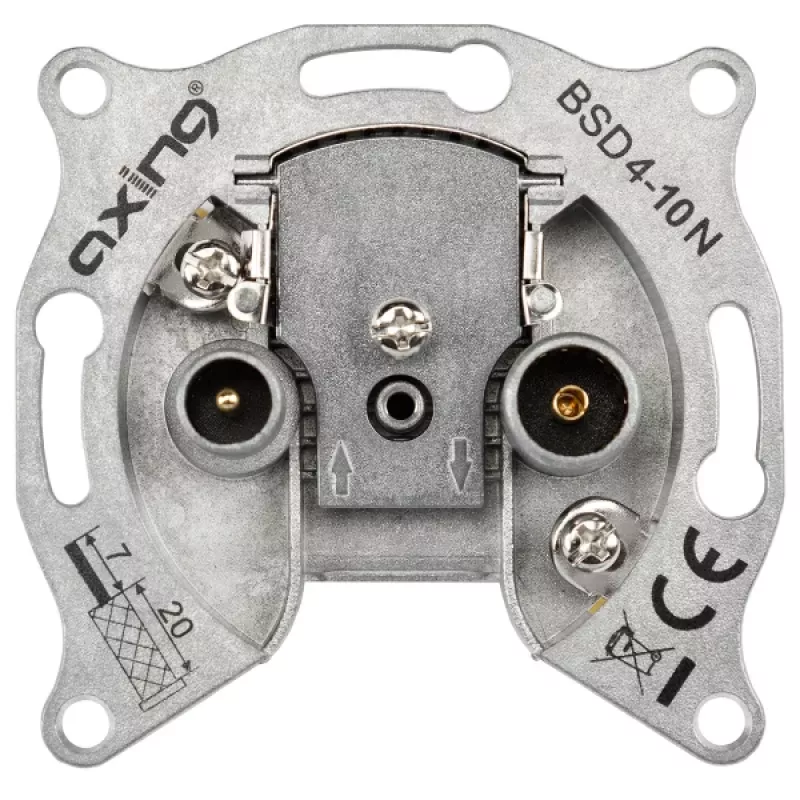

AXING BSD 4-10N multimedijos antenos kištukinė rozetė, 4 išėjimai, 5-1006 MHz, 10 dB, įleidžiama BSD00410N

Keturi išėjimai vienoje rozetėje – du F tipo duomenų, vienas IEC televizijos ir vienas IEC radijo – štai ką pastebėsite pirmiausia, kai rankose laikysite AXING BSD 4-10N. Ši įleidžiama multimedijos antenos rozetė skirta šiuolaikiniams CATV ir plačiajuosčio interneto tinklams, kur kiekvienas įrenginys turi savo atskirą liniją.

Kodėl verta rinktis

• Universalus prijungimas: 2x F tipo jungtis duomenims, 1x IEC kištukas televizijai, 1x IEC lizdas radijui – viskas vienoje vietoje.
• Pilnas dažnių diapazonas: 5–65 MHz duomenų grįžtamajam kanalui ir 47–1006 MHz TV/radijo signalams.
• Stabilus signalas: 10 dB slopinimas visuose išėjimuose išlaiko tinkamą lygį net ilgesnėse linijose.
• DOCSIS 3.1 suderinamumas: užtikrina sklandų didelės spartos interneto veikimą.
• Patvari konstrukcija: cinko lydinio korpusas ir A klasės ekranavimas (EN 50083-2) apsaugo nuo trukdžių.
• Įleidžiamas montavimas: rozetė tvirtinama sienoje, todėl puikiai tinka tiek namams, tiek biurams.

Kam tinka

Ši rozetė – ideali, jei namuose ar biure įrengiate žvaigždinę („single cable“) sistemą, kur kiekviena rozetė maitinama atskiru kabeliu iš centrinio skirstytuvo. Ji pravers tiems, kurie nori vienoje vietoje turėti ir televiziją, ir radiją, ir interneto modemą, nepriklausomai nuo to, ar naudojatės kabelinės televizijos, ar plačiajuosčio ryšio paslaugomis.

Techniniai duomenys

• Gaminio tipas: multimedijos antenos kištukinė rozetė
• Rozetės tipas: galinė (Stichdose)
• Išėjimų skaičius: 4
• Išėjimų jungtys: 2x F tipo (duomenys), 1x IEC kištukas (TV), 1x IEC lizdas (radijas)
• Dažnių diapazonas (TV/radijas): 47–1006 MHz
• Dažnių diapazonas (duomenys/grįžtamasis kanalas): 5–65 MHz
• Slopinimas: 10 dB (TV, radijas, duomenys)
• Varža: 75 Ohm
• Ekranavimo klasė: A (EN 50083-2)
• Atspindžio nuostoliai: >18 dB
• Nuolatinės srovės pralaidumas: ne
• Montavimo tipas: įleidžiamas (Unterputz)
• Suderinamumas: DOCSIS 3.1
• Korpuso medžiaga: cinko lydinio korpusas
• Naudojimas: CATV / plačiajuosčiai tinklai
• Instaliavimo topologija: žvaigždinė (vieno kabelio sistema)

Kaip naudoti

Rozetė montuojama į sieną, prie jos prijungiami atitinkami kabeliai: F tipo – duomenų modemui, IEC – televizoriui ir radijui. Kadangi tai galinė rozetė, ji neturėtų būti naudojama kaip tarpinė – kiekvienai rozetei turi būti nutiestas atskiras kabelis nuo centrinio skirstytuvo. Prieš montuodami įsitikinkite, kad kabelių varža atitinka 75 Ohm reikalavimą.

Patarimas: jei norite išvengti signalo nuostolių, venkite ilgų nenaudojamų kabelių atšakų ir užtikrinkite, kad visi sujungimai būtų tvirti. Naudodami DOCSIS 3.1 modemą, pasirūpinkite, kad F tipo jungtys būtų gerai priveržtos – taip išlaikysite aukštą signalo kokybę.
