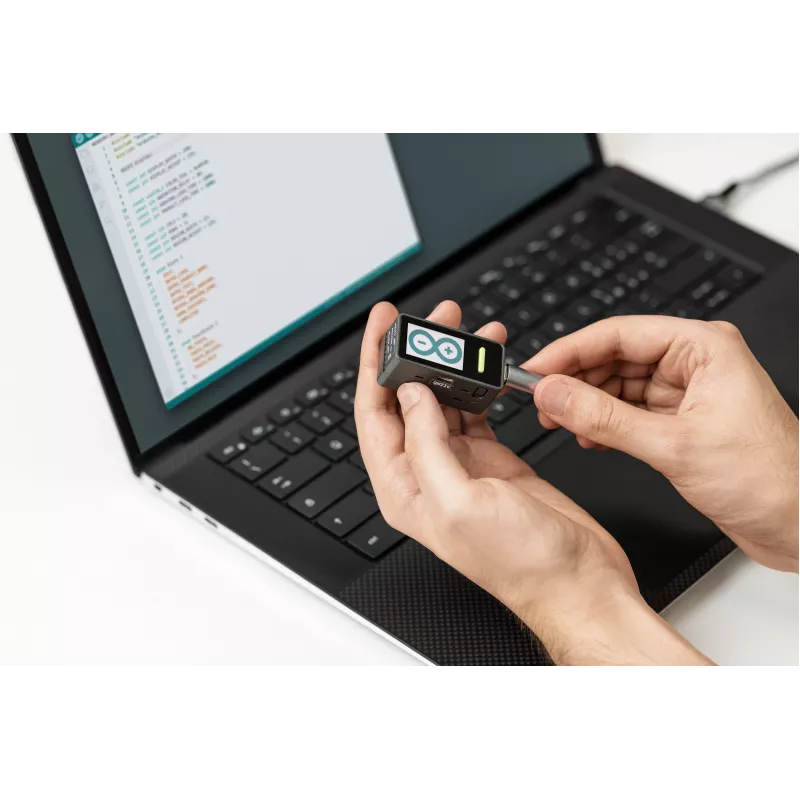

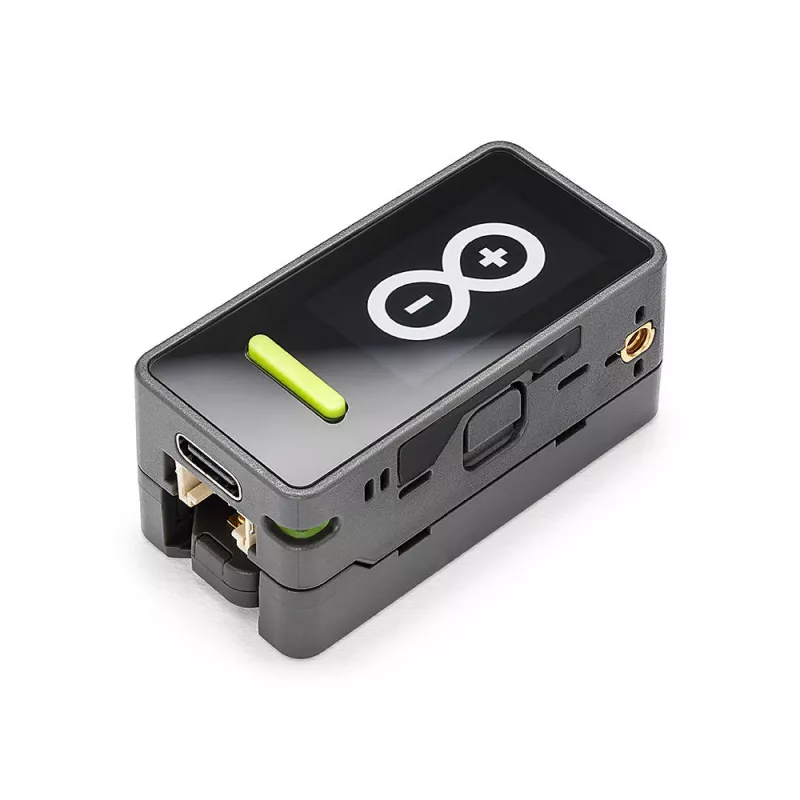

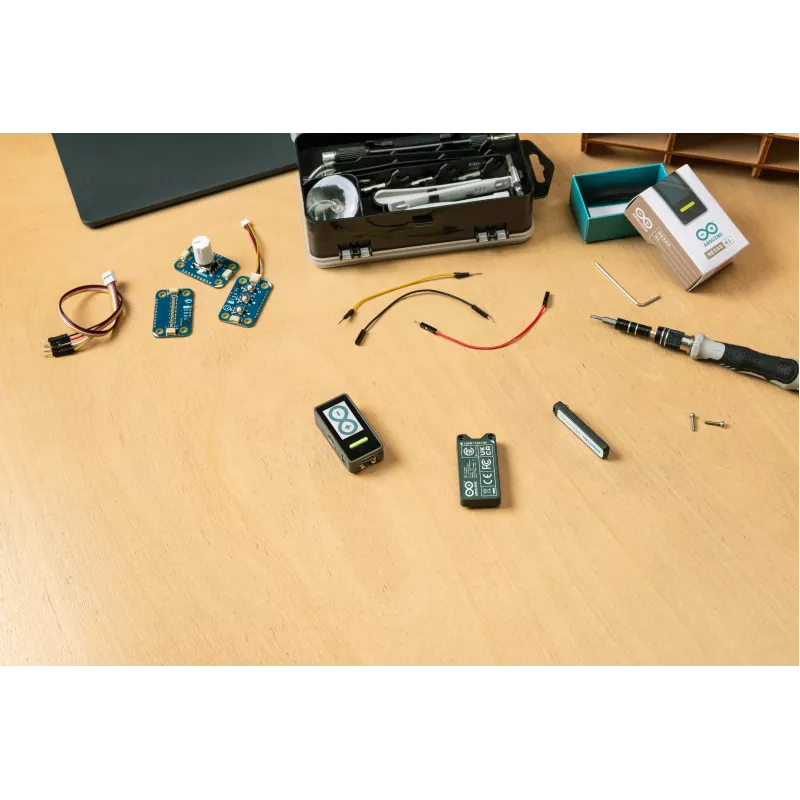

Arduino TPX00227 plokštė Nesso N1 (TPX00227)

240 MHz dviejų branduolių Xtensa LX7 procesorius – toks yra Arduino TPX00227 Board Nesso N1 pagrindas. Tai reiškia, kad net ir reiklesni IoT projektai, belaidis ryšys bei jutiklių duomenų apdorojimas vyks sklandžiai, be pastebimų strigimų.

Kodėl verta rinktis

• Espressif ESP32-S3-WROOM-1 modulis su integruotu Wi-Fi 802.11 b/g/n (2,4 GHz) ir Bluetooth 5 (LE) – nereikia jokių papildomų modulių belaidžiam ryšiui
• 8 MB QSPI flash ir 512 KB SRAM – užtenka vietos programų kodui, duomenų buferiams ir OTA atnaujinimams
• 27 skaitmeniniai I/O kontaktai ir 8 analoginiai įėjimai (ADC) – patogu jungti jutiklius, reles, mygtukus ar LED juostas
• USB-C jungtis maitinimui ir programavimui – vienas kabelis viskam
• Ant lentos esanti PCB antena – jokių laidų, jokio derinimo
• Du UART, du I2C ir du SPI sąsajos kanalai – lengvai prijungsite ekranus, atminties korteles ar kitus modulius

Kam tinka

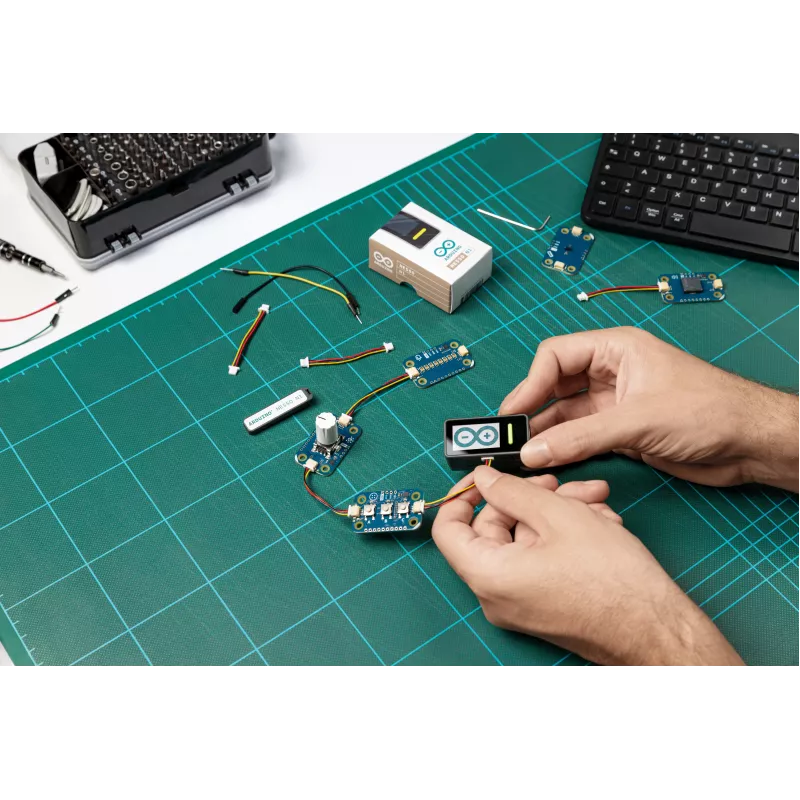

Nesso N1 puikiai tinka tiek pradedančiajam, kuris tik susipažįsta su Arduino IDE, tiek patyrusiam kūrėjui, dirbančiam su ESP-IDF. Jei kuriate namų automatizacijos sprendimus, nešiojamus jutiklių mazgus, belaidžius daviklius ar prototipus, ši plokštė bus patikimas pagrindas. Dėka breadboard draugiško formato, eksperimentuoti galima iš karto – nereikia lituoti.

Kaip naudoti

Prijunkite plokštę prie kompiuterio USB-C kabeliu, maitinama 5V DC įtampa. Loginė įtampa – 3,3V, tad jutiklius ir modulius rinkitės atitinkamai. Programuokite per Arduino IDE arba ESP-IDF – abi aplinkos palaiko šį mikrokontrolerį. Saugumui užtikrinti integruotos Secure Boot, Flash Encryption funkcijos ir kriptografiniai akceleratoriai, todėl tinka ir projektams, kuriuose svarbus duomenų apsauga.

Pagrindinės specifikacijos

• Mikrokontroleris: Espressif ESP32-S3-WROOM-1
• CPU: dviejų branduolių Xtensa LX7 iki 240 MHz
• Flash: 8 MB QSPI
• SRAM: 512 KB
• Wi-Fi: 802.11 b/g/n (2,4 GHz)
• Bluetooth: 5 (LE)
• USB: USB-C
• Maitinimo įtampa (USB): 5V DC
• Loginė įtampa: 3,3V
• Skaitmeniniai I/O: 27
• Analoginiai įėjimai: 8 (ADC kanalai)
• Sąsajos: 2x UART, 2x I2C, 2x SPI
• Saugumas: Secure Boot, Flash Encryption, kriptografiniai akceleratoriai
• Antena: integruota PCB
• Formatas: draugiškas breadboard plokštei

Patarimas: prieš pradedant didesnį projektą, išbandykite Wi-Fi ryšį ir Bluetooth su paprasta Arduino IDE eskizo programa – taip įsitikinsite, kad antena veikia optimaliai ir kad maitinimas per USB-C yra stabilus. Jei planuojate naudoti daug jutiklių, atminkite, kad visi jie turi būti suderinami su 3,3V logika.
