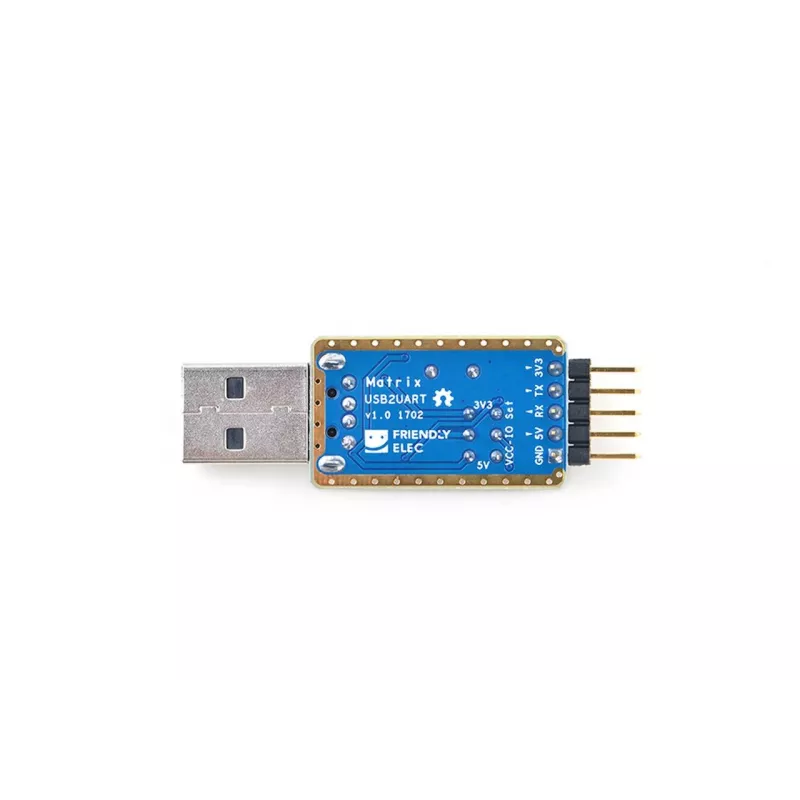

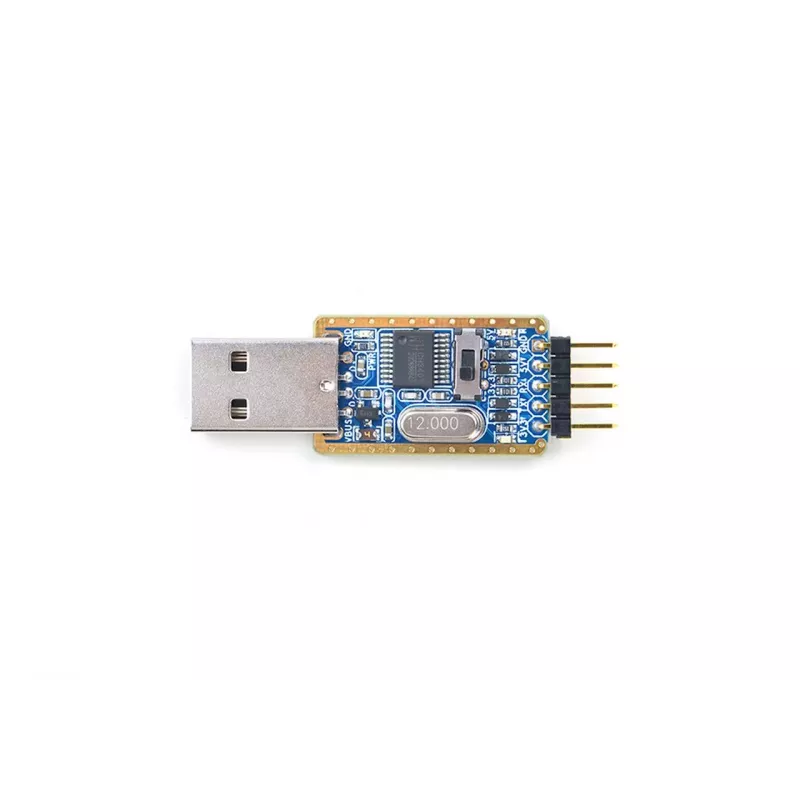

ALLNET FriendlyElec USB į TTL serijinis kabelis – derinimo konsolė Raspberry Pi (Friendly_USB_TTL)

Ar kada nors teko kovoti su Raspberry Pi ar Arduino, kai ekrane – tik juodas langas ir jokios reakcijos? Šis mažytis, bet galingas kabelis yra raktas į jūsų įrenginio „vidų“ – tiesioginis tiltas tarp kompiuterio ir mikrovaldiklio, leidžiantis pamatyti, ką jis iš tiesų „galvoja“. Jokių sudėtingų jungčių – tiesiog įkiškite USB į kompiuterį, o keturių kontaktų galvutę – į plokštę, ir jau galite skaityti serijinę konsolę, šviesmečiais lenkdami spėliojimą, kas nutiko.

Kodėl verta rinktis šį kabelį?

Tai ne šiaip laidas – tai patikimas pagalbininkas, kuris veikia iš karto. CH340G lustas užtikrina stabilų ryšį, o automatinis įtampos lygio (3,3 V / 5 V) aptikimas reiškia, kad jums nereikia galvoti, ar jūsų įrenginys suderinamas – jis tiesiog veikia. Be to, ant kabelio esantys TXD ir RXD šviesos diodai akimirką parodo, ar duomenys keliauja – tai tarsi pulsas, rodantis, kad jūsų kodas gyvas.

Kam šis kabelis tinka?

• Raspberry Pi naudotojams, norintiems prisijungti prie serijinės konsolės, kai tinklas ar HDMI neveikia.
• Arduino entuziastams, programuojantiems ir derinantiems savo projektus.
• ESP32 / ESP8266 kūrėjams, kuriems reikia patikimo būdo įrašyti programinę įrangą.
• STM32 ir kitų mikrovaldiklių inžinieriams, ieškantiems paprasto USB–TTL sprendimo.

Pagrindinės specifikacijos

• Sąsaja: USB 2.0 → TTL serijinė
• USB jungtis: USB A tipo (vyriška)
• TTL jungtis: 4 kontaktų moteriška „Dupont“ galvutė (VCC, GND, TXD, RXD)
• Lustas: WCH CH340G
• Loginė įtampa: 3,3 V / 5 V (automatinis aptikimas)
• Išėjimo galia: 5 V DC per USB
• Palaikomi perdavimo greičiai: nuo 300 bps iki 2 Mbps
• Kabelio ilgis: apie 1 metrą
• LED indikatoriai: TXD, RXD
• Palaikomos OS: Windows 7/8/10/11, macOS, Linux
• Spalva: juoda

Kaip naudoti?

Prijunkite USB galą prie kompiuterio, o 4 kontaktų galvutę – prie savo plokštės (atkreipkite dėmesį į VCC, GND, TXD, RXD išvedimą). Įdiekite CH340 tvarkyklę (rekomenduojama naujausią iš gamintojo svetainės), atidarykite serijinį terminalą (pvz., PuTTY ar „Screen“) ir pasirinkite tinkamą prievadą bei greitį. Jau galite bendrauti su savo įrenginiu!

Patarimas: prieš prijungdami prie 5 V logikos įrenginių, įsitikinkite, kad jūsų plokštė toleruoja 5 V – kai kurie ESP32 modeliai gali būti jautrūs. Šis kabelis turi apsaugą nuo perkrovos, bet visada verta dar kartą patikrinti jungtis.
