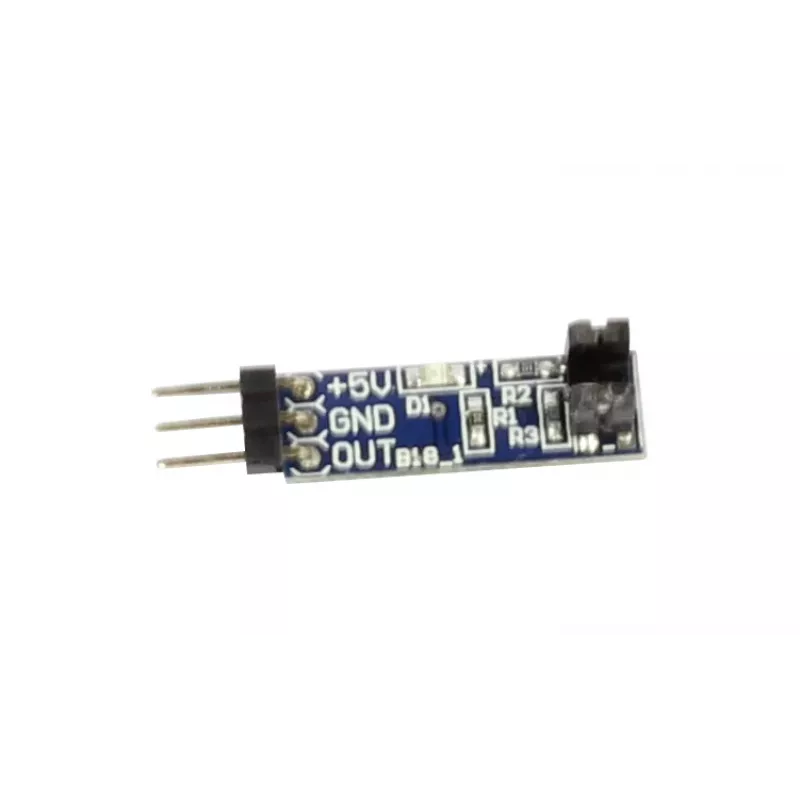

ALLNET 4duino šviesos barjeras infraraudonasis difuzinis atspindžio jutiklio modulis (4duino_B18)

Kai reikia aptikti objektą be jokio prisilietimo – ar tai būtų robotas, ar automatinė linija – infraraudonųjų spindulių difuzinis atspindžio jutiklis yra vienas patikimiausių sprendimų. ALLNET 4duino Light Barrier modulis suderina reguliuojamą 1–30 cm aptikimo diapazoną, švarų skaitmeninį TTL išėjimą ir paprastą montavimą, todėl puikiai tinka tiek pradedantiesiems, tiek patyrusiems kūrėjams.

Privalumai

Jautrumo reguliavimas potenciometru leidžia tiksliai pritaikyti jutiklį prie skirtingų paviršių ir atstumų. Du indikaciniai šviesos diodai iš karto parodo būseną: raudonas – maitinimas, žalias – aptikimas. LM393 komparatorius užtikrina stabilų perjungimą ir greitą reakciją (< 10 ms). Kompaktiškas korpusas su dviem M3 tvirtinimo angomis palengvina integraciją į korpusus ar robotų rėmus.

Kam tinka

• Objektų aptikimui ir buvimo nustatymui automatizavimo linijose
• Linijos sekimui ir kraštų aptikimui mobiliuose robotuose
• Kliūčių išvengimui mažuose autonominiuose vežimėliuose
• Impulsų skaičiavimui ir sukimosi greičio matavimui
• Interaktyviems meno projektams ir STEM edukacijai

Pagrindinės specifikacijos

• Jutiklio tipas: infraraudonųjų spindulių (IR) fotoelektrinis jutiklis, difuzinis atspindžio
• Maitinimo įtampa: 3,3 V – 5 V DC
• Išėjimas: skaitmeninis (TTL lygis)
• Aptikimo diapazonas: 1 cm – 30 cm (reguliuojamas)
• Komparatoriaus lustas: LM393
• Srovės suvartojimas: < 20 mA
• Reakcijos laikas: < 10 ms
• Sąsaja: 3 kontaktų išvadas (VCC, GND, OUT)
• Tvirtinimo angos: 2x M3
• Suderinamumas: Arduino, Raspberry Pi, mikrovaldikliai

Kaip naudoti

Prijunkite VCC prie 3,3 V arba 5 V maitinimo, GND prie žemės, o OUT – prie mikrovaldiklio skaitmeninio įėjimo. Reguliuokite potenciometrą, kol žalias šviesos diodas patikimai įsijungs, kai objektas atsidurs norimame atstume. Modulis puikiai tinka tiek kaip kliūčių jutiklis robotams, tiek kaip daiktų skaičiavimo priemonė.

Rekomendacijos

Kad jutiklis veiktų stabiliai, montuokite jį taip, kad tarp jutiklio ir taikinio nebūtų kliūčių, ir reguliuokite potenciometrą, kol žalias šviesos diodas patikimai persijunginėja. Jei naudojate kelis jutiklius vienu metu, naudokite stabilų 5 V maitinimo šaltinį, kad išvengtumėte įtampos kritimų.
