ALLNET 4duino Screw Shield V2 Expansion Board

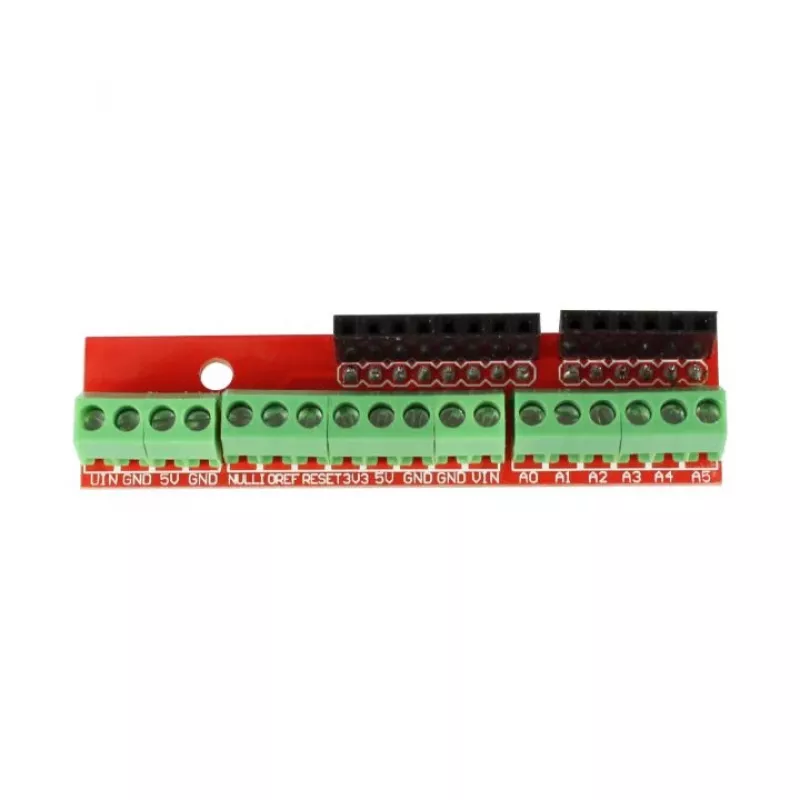

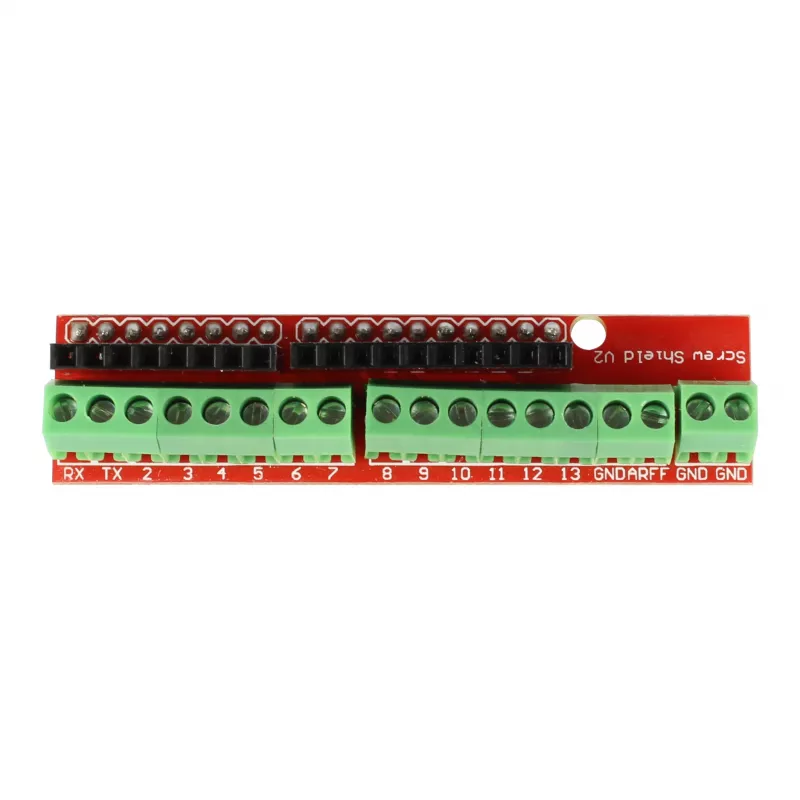

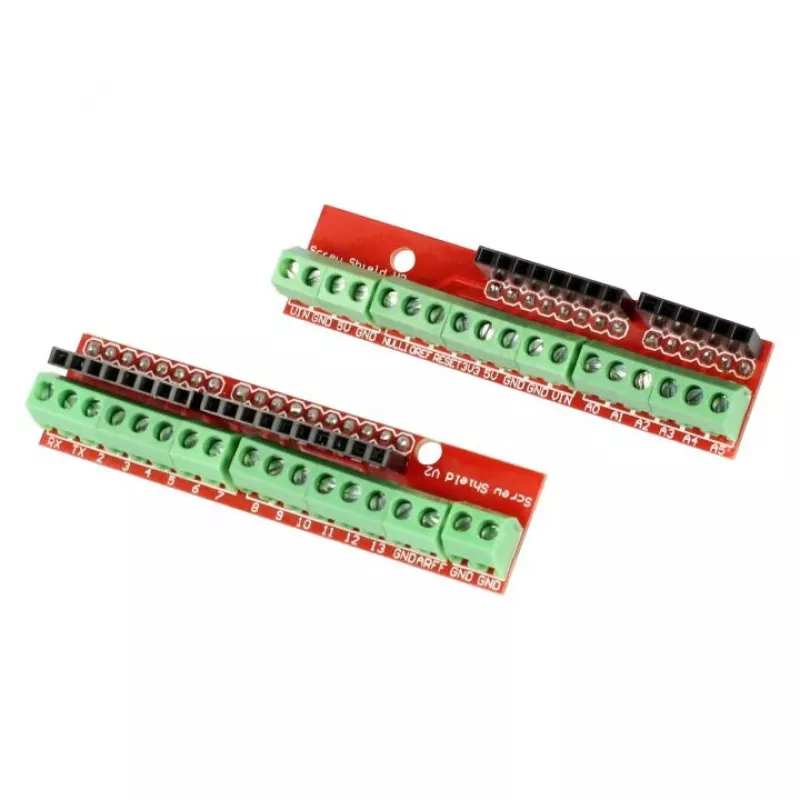

Jei pavargote nuo nuolatinio litavimo ir ieškote greito, patikimo būdo prijungti laidus prie savo Arduino, ši plokštė – kaip tik jums. ALLNET 4duino Screw Shield V2 Expansion Board (ALL_OY_2106) leidžia atsisakyti lituoklio ir visus pagrindinius I/O bei maitinimo kontaktus prijungti paprastais varžteliais. Tai ypač praverčia prototipams, nuolatiniams įrenginiams ar dirbtuvėse, kur svarbu greitis ir patikimumas.

Privalumai

Nereikia lituoti – tiesiog įkiškite laidą ir užveržkite varžtelį. Aiškiai pažymėti terminalai sumažina klaidų tikimybę, o plokštė yra sukraunama, tad ant jos galite uždėti kitus skydus. Mygtukas Reset ir maitinimo LED suteikia patogumo.

Kam tinka

• Prototipų kūrimui be litavimo
• Pramoniniams valdymo projektams
• Nuolatiniams jutiklių ir pavarų pajungimams
• Mokymosi tikslams ir dirbtuvėms

Pagrindinės specifikacijos

• Plokštės tipas: išplėtimo skydas (shield)
• Suderinamumas: Arduino UNO R3, Leonardo, Mega 2560, Due (standartinė R3 kontaktų išdėstymas)
• Terminalų tipas: varžtiniai gnybtai
• Skaitmeninių I/O terminalų skaičius: 14 (D0–D13)
• Analoginių įėjimų terminalų skaičius: 6 (A0–A5)
• Maitinimo terminalai: 5V, 3.3V, VIN, GND (keli)
• Specialių funkcijų terminalai: IOREF, AREF, Reset
• Iš viso varžtinių terminalų: apie 29
• Terminalų žingsnis: 3,5 mm
• Mygtukas Reset: yra
• LED indikatoriai: maitinimo LED
• Kontaktų žymėjimas: aiškiai pažymėti
• Tvirtinimo angos: standartinis Arduino išdėstymas
• Sukraunamas dizainas: taip
• Medžiaga: FR-4 PCB
• Darbinė įtampa: 5V (iš pagrindinės Arduino plokštės)

Patarimai

Geriausiems rezultatams naudokite vytos gyslos laidus su antgaliais arba viengyslius laidus, kurių skerspjūvis 0,5–1,5 mm². Varžtus užveržkite tvirtai, bet neperveržkite. Šis skydas suderinamas su dauguma standartinį R3 išdėstymą turinčių Arduino skydų.
