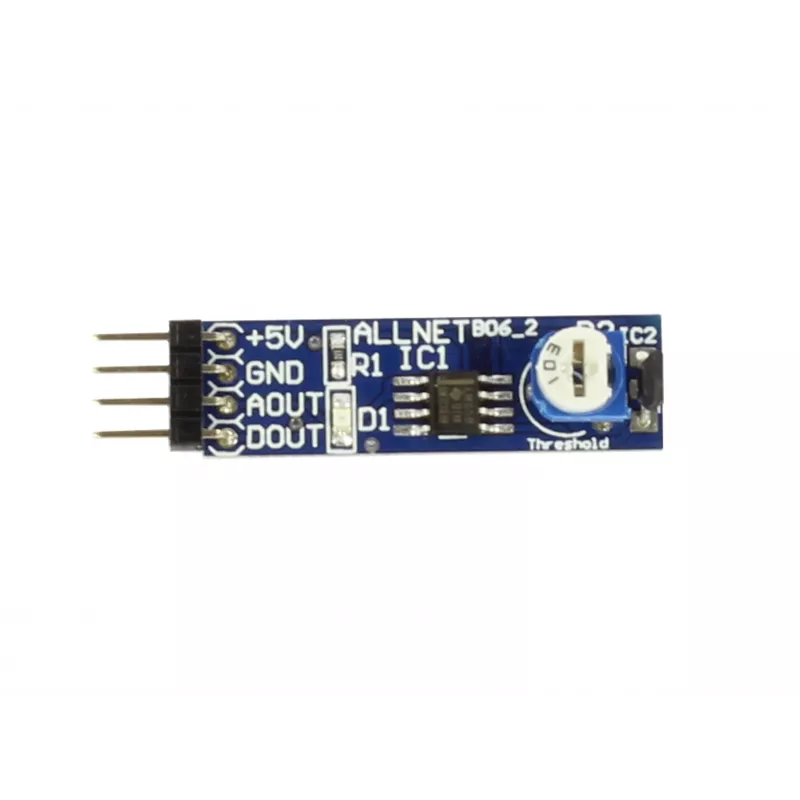

ALLNET 4duino Hall TTL jutiklis (4duino_B06)

Vos 3 gramų sverianti plokštelė gali pakeisti jūsų „pasidaryk pats“ projektą – šis ALLNET 4duino Hall TTL jutiklis magnetinį lauką paverčia aiškiu skaitmeniniu signalu, kurį supras bet kuris mikrokontroleris. Jums nereikia sudėtingų schemų ar papildomų komponentų – tiesiog prijunkite ir matuokite.

Kam jis skirtas

Šis jutiklis – puikus pasirinkimas visiems, kurie kuria automatizavimo sistemas, robotus ar nori matuoti sukimosi greitį. Jis pravers ir mokytojams, ir mokiniams, ir inžinieriams, ieškantiems patikimo bekontakčio jungiklio. Kadangi nėra mechaninio kontakto, nėra ir dėvėjimosi – idealiai tinka durų sensoriui, apsisukimų skaitikliui ar artumo detekcijai.

Pagrindiniai privalumai

• Skaitmeninė TTL išvestis – tiesiogiai jungiate prie GPIO kontaktų, be papildomų keitiklių
• Platus maitinimo diapazonas: 3,3V – 5V DC, tinka „Arduino“ ir „Raspberry Pi“
• Integruotas LM393 komparatorius ir 3144 Hall jungiklis užtikrina patikimą magnetinio lauko aptikimą
• Du šviesos diodai – maitinimo ir aptikimo būsenos indikacija
• Įmontuota histerezė apsaugo nuo klaidingų perjungimų
• Kompaktiškas modulis su tvirtinimo angomis – lengvai įmontuosite į bet kurią sistemą

Pagrindinės specifikacijos

• Jutiklio tipas: Holo efekto jutiklis
• Išvestis: skaitmeninė TTL (LOW, kai aptinkamas magnetinis laukas)
• Maitinimo įtampa: 3,3V – 5V DC
• Srovės suvartojimas: < 10mA
• Darbinė temperatūra: nuo -20°C iki +85°C
• Kontaktų skaičius: 3 (VCC, GND, DOUT)
• Matmenys: 32mm x 14mm x 5mm (apytiksliai)
• Svoris: 3g (apytiksliai)

Naudojimo patarimai

Padėkite jutiklį arti magneto, kad aptikimas būtų patikimas, ir įsitikinkite, kad magneto poliškumas tinkamas. Testavimo metu naudokite įmontuotą LED indikatorių – jis parodys, ar jutiklis reaguoja. Jei dirbate triukšmingoje aplinkoje, prie maitinimo šaltinio pridėkite nedidelį kondensatorių – tai stabilizuos išvestį.

Patarimas: prieš integruodami į galutinį projektą, visada išbandykite jutiklį ant bandomosios plokštės – taip išvengsite netikėtumų ir sutaupysite laiko.
