ALLNET 4duino 5V Step-Engine with Driver PCB Stepper Motor (4duino_B32)

Ar jūsų „Arduino“ ar „Raspberry Pi“ projektui trūksta tikslaus judesio? Šis kompaktiškas žingsninis varikliukas su jau integruota valdymo plokšte – tai, ko jums reikia. Jis sukasi 4096 žingsniais per apsisukimą, tad kiekvienas kampas bus preciziškai kontroliuojamas. Nereikia jokių papildomų tvarkyklių – viskas jau paruošta darbui.

Kodėl verta rinktis?

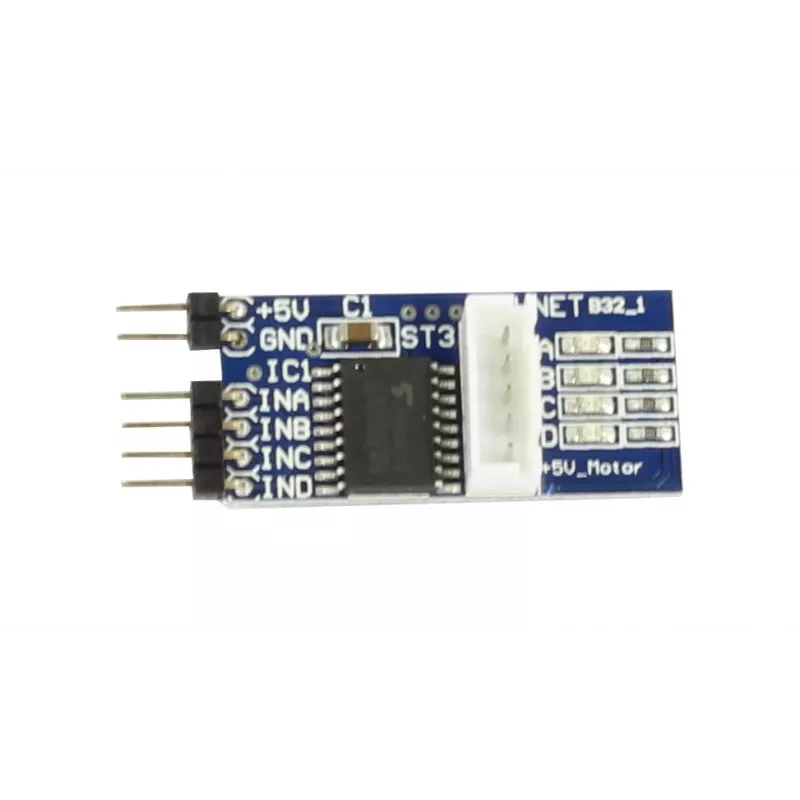

Šis „ALLNET 4duino“ varikliukas sukurtas taip, kad jį būtų lengva naudoti net pradedantiesiems. Integruota ULN2003 tvarkyklė ir pridedamas kabelis leidžia greitai prijungti prie mikrovaldiklio. Mažos energijos sąnaudos ir šviesos diodų indikatoriai padeda stebėti fazių būseną. Dėl 1:64 pavarų redukcijos galite tikėtis sklandaus ir tikslaus judesio – puikiai tinka robotams, 3D spausdintuvų prototipams ar mokomiesiems projektams.

Kam šis gaminys tinka?

• „Makeriams“ ir hobistams, kuriantiems robotus ar automatikos sistemas
• Mokytojams ir mokiniams, ieškantiems praktinių STEM užduočių
• Inžinieriams, testuojantiems padėties nustatymo sistemas
• Visiems, kas nori išmokti valdyti žingsninius variklius su „Arduino“ ar „Raspberry Pi“

Pagrindiniai parametrai

• Variklio tipas: nuolatinio magneto žingsninis variklis
• Maitinimo įtampa: 5V DC
• Fazių skaičius: 4
• Žingsnio kampas: 5.625° (variklio) / 0.08789° (išėjimo veleno)
• Pavarų redukcijos santykis: 1:64
• Žingsnių skaičius per apsisukimą: 4096
• Tvarkyklės mikroschema: ULN2003
• Valdymo sąsaja: skaitmeniniai I/O (IN1, IN2, IN3, IN4)
• Variklio jungtis: 5 kontaktų XH jungtis
• Srovė vienai fazei: ~85 mA
• Ritės varža: ~50 omų
• Variklio skersmuo: 28 mm
• Veleno skersmuo: 5 mm
• Komplektacijoje: 5 kontaktų kabelis

Patarimai naudojimui

Norėdami išvengti perkaitimo, naudokite atskirą 5V maitinimo šaltinį, galintį tiekti bent 500 mA. Valdymo plokštę galite tiesiogiai prijungti prie mikrovaldiklio GPIO kaiščių. Kad variklis suktųsi tinkama kryptimi, laikykitės teisingos IN1–IN4 signalų sekos.
