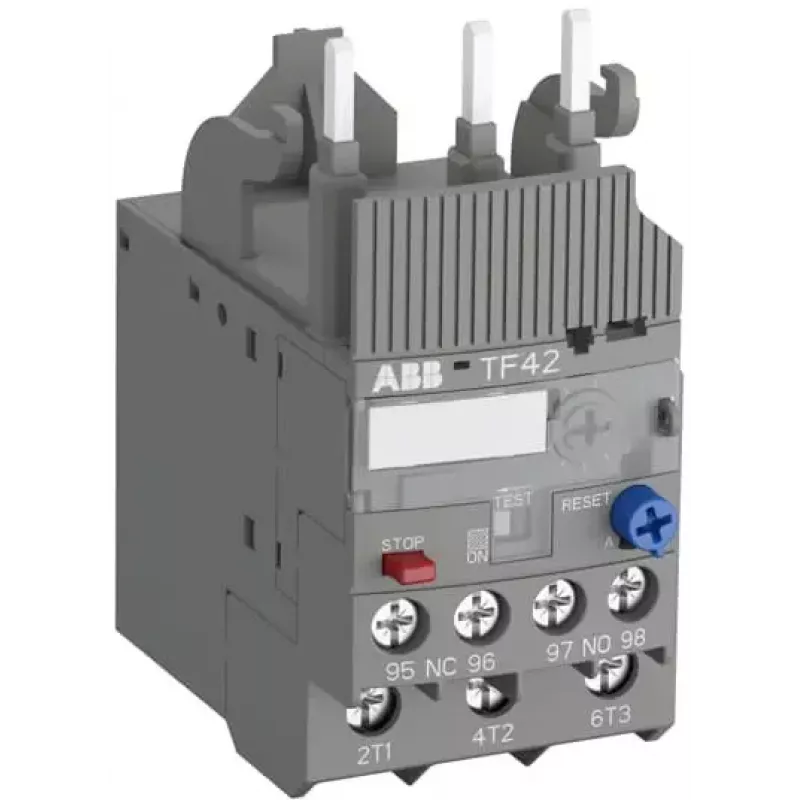

ABB TF42-38 šiluminė perkrovos relė, 30-38 A, Class 10, 3 polių, 690 V AC, 1NO+1NC

Ar kada nors teko matyti, kaip perdegęs variklis sustabdo visą gamybos liniją? Tai brangu ir erzina. ABB TF42-38 šiluminė perkrovos relė – tai jūsų patikimas sargybinis, kuris nuolat stebi variklio srovę ir laiku atjungia maitinimą, kai tik įvyksta perkrova arba dingsta viena fazė. Ši relė su 30–38 A nustatymo diapazonu ir Class 10 atjungimo klase apsaugo trifazius variklius iki 690 V AC, užtikrindama sklandų darbą ir ilgesnį įrangos tarnavimo laiką.

Kam ji skirta

Ši relė – idealus pasirinkimas skydų gamintojams, priežiūros technikams ir OEM įmonėms, kurioms reikia patikimos variklių apsaugos pramoninėse valdymo sistemose. Ypač tinka naudoti su ABB AF serijos kontaktoriais (AF09–AF38), nes tiesioginis montavimas ant kontaktoriaus supaprastina įrengimą ir sumažina laidų kiekį.

Pagrindiniai privalumai

• Reguliuojama srovė nuo 30 A iki 38 A – tiksliai pritaikykite apsaugą pagal variklio poreikius.
• Class 10 atjungimo klasė – greita reakcija į perkrovas, mažesnis variklio stresas.
• Trijų polių konstrukcija su fazės dingimo jutimu – apsaugo nuo vienfazio darbo.
• Rankinis ir automatinis atstatymo režimai – lankstus valdymas pagal jūsų poreikius.
• Temperatūros kompensacija nuo -20 °C iki +60 °C – išlaiko tikslumą įvairiomis sąlygomis.
• Pagalbiniai kontaktai (1 NO + 1 NC) – signalizacijai ir valdymo integracijai.
• Atitinka IEC/EN 60947-4-1, UL ir CSA standartus – pripažinta visame pasaulyje.

Specifikacijos

• Nustatymo diapazonas: 30–38 A
• Atjungimo klasė: 10
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Temperatūros kompensacija: taip (-20 iki +60 °C)
• Darbinė aplinkos temperatūra: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Montavimas: tiesiogiai ant kontaktoriaus / atskirai su priedu
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Perkrovos apsaugos tipas: šiluminė
• Fazės dingimo jutimas: taip

Patarimai

Norėdami užtikrinti optimalią apsaugą, nustatykite relę pagal variklio vardinę srovę, nurodytą joje esančioje lentelėje. Kritiniams procesams naudokite rankinį atstatymo režimą, kad operatorius prieš paleisdamas įrangą galėtų patikrinti sąlygas. Montuodami tiesiogiai ant kontaktoriaus, įsitikinkite, kad kontaktoriaus ritės įtampa atitinka jūsų valdymo grandinę – taip išvengsite nesuderinamumo problemų.
