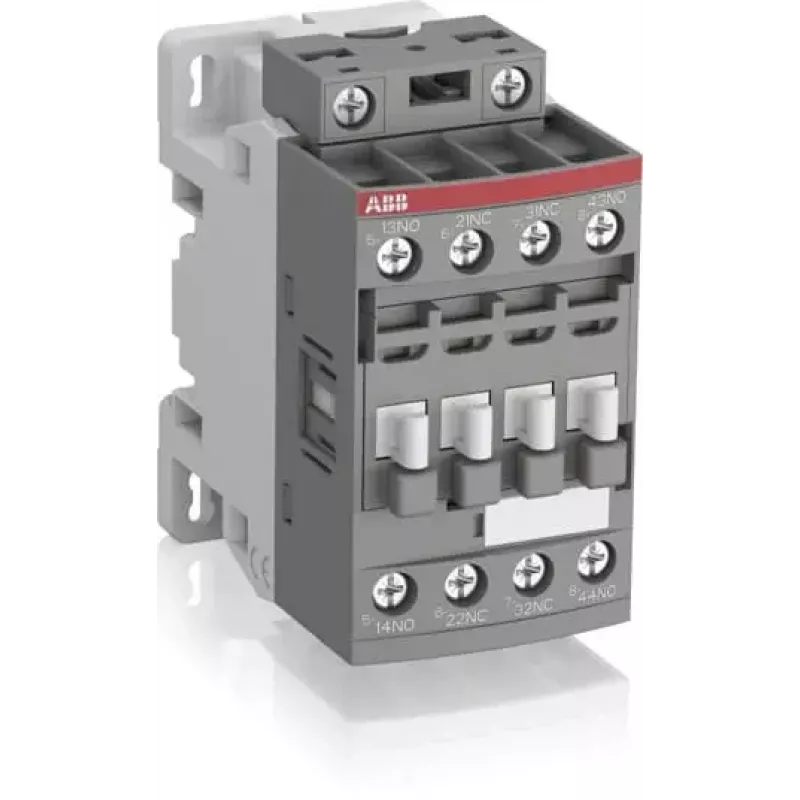

ABB NF22E pagalbinis kontaktoriai 24-60V AC/20-60V DC 2NO+2NC su varžtais, DIN bėgeliui

Kai jūsų valdymo spintoje reikia patikimo pagalbinio kontakto perjungimo, ABB NF22E pagalbinis kontaktoriai tampa nematomu, bet esminiu pagalbininku. Šis 4 polių blokinis kontaktoriai su 2 normaliai atvirais ir 2 normaliai uždarais kontaktais užtikrina stabilų darbą net ir tada, kai maitinimo įtampa svyruoja. Platus elektroninės ritės diapazonas – 24-60 V AC (50/60 Hz) arba 20-60 V DC – reiškia, kad vienu modeliu galite aprėpti įvairias valdymo sistemas, nereikia laikyti kelių skirtingų įtampų atsargų. O tvirti varžtiniai gnybtai ir galimybė montuoti ant DIN bėgelio arba varžtais leidžia greitai ir saugiai įrengti net ir ankštose spintose.

Pagrindinės specifikacijos

• Gaminio tipas: pagalbinis kontaktoriai (blokinis kontaktoriai)
• Pagalbinių kontaktų skaičius: 2 NO + 2 NC
• Ritės įtampa: 24-60 V AC (50/60 Hz) / 20-60 V DC
• Vardinė darbinė srovė: 4 A (AC-15, 220-240 V), 3 A (AC-15, 380-440 V), 6 A (DC-13, 24 V)
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtais
• Gnybtai: varžtiniai
• Darbinė temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Elektrinis atsparumas: 1,5 mln. ciklų (AC-15)
• Mechaninis atsparumas: 10 mln. ciklų
• Standartai: IEC 60947-5-1, UL, CSA

Kodėl verta rinktis

NF22E sujungia platų elektroninės ritės diapazoną su tvirta kontaktų veikimo charakteristika, todėl sumažėja atsargų poreikis įvairioms valdymo įtampoms. Kompaktiškas bloko dizainas taupo vietą spintoje, o aukštas perjungimo patikimumas užtikrina sklandų darbą. Atitikimas tarptautiniams standartams leidžia šį kontaktorių lengvai integruoti į įvairias mašinų sistemas visame pasaulyje.

Kam tinka

• Pagalbinių grandinių perjungimas variklių valdymo centruose
• Blokavimas ir signalizavimas pramoninėje automatikoje
• Kontaktorių ir relių valdymas ŠVOK sistemose
• Įrenginių pagalbinės valdymo funkcijos

Naudojimo patarimai

Elektroninė ritė užtikrina stabilų darbą plačiame įtampos diapazone, todėl kontaktoriai tinka ten, kur maitinimo įtampa gali svyruoti. Varžtiniai gnybtai priima įvairių skerspjūvių laidus, o IP20 apsauga skirta naudoti uždarose spintose. Prieš montuodami visada patikrinkite ritės įtampos suderinamumą su jūsų sistema.

Patarimas: jei valdote kelias skirtingas įtampas, šis vienas modelis gali pakeisti kelis skirtingos įtampos kontaktorius – sutaupysite vietos ir supaprastinsite atsargų valdymą.
