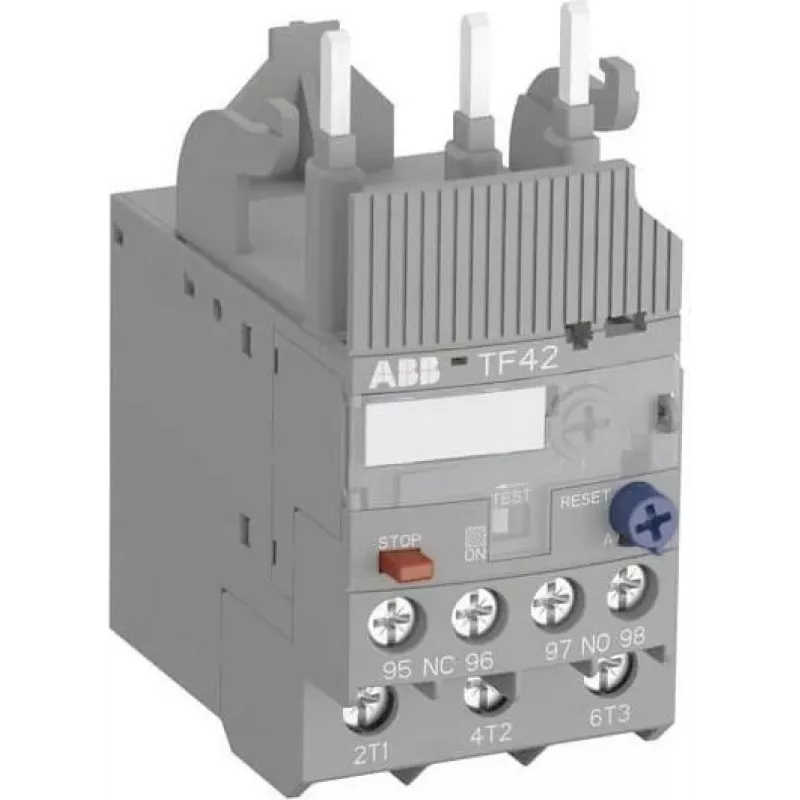

ABB TF42-1.7 šiluminės perkrovos relė, 1,2 - 1,7 A, 10 klasė, 3 polių, 690 V AC/DC

Kai variklis perkaista dėl ilgalaikės perkrovos, gali brangiai kainuoti tiek įranga, tiek prastovos. ABB TF42-1.7 šiluminės perkrovos relė yra patikimas trijų fazių variklių apsaugos sprendimas, kuris nutraukia grandinę, kai srovė viršija saugias ribas. Su nustatymo diapazonu nuo 1,2 iki 1,7 A ir 10 klasės išjungimo charakteristika, ji greitai reaguoja į perkrovas, tačiau leidžia varikliui normaliai startuoti. Ši relė skirta tiesioginiam montavimui ant ABB AF serijos kontaktorių, todėl įrengimas tampa paprastas ir užtikrina patikimą koordinavimą.

Kam skirta

Ši relė skirta skydų gamintojams, priežiūros technikams ir OEM įmonėms, kurioms reikia kompaktiškos, patikimos variklių apsaugos tokiose srityse kaip konvejeriai, siurbliai, ventiliatoriai ir staklės. Ji tinka tiek naujiems įrengimams, tiek modernizavimui, kai erdvės ribotos, o apsauga nuo perkrovų yra būtina.

Pagrindinės savybės

• Reguliuojamas srovės nustatymas nuo 1,2 A iki 1,7 A, kad tiksliai atitiktų variklio parametrus.
• 10 klasės išjungimo kreivė apsaugo variklį įprasto paleidimo metu, bet neleidžia ilgalaikėms perkrovoms jo pažeisti.
• Trijų polių konstrukcija su diferencine fazės netekimo apsauga.
• Rankinis ir automatinis atstatymo režimai lanksčiam darbui.
• Tiesioginis montavimas ant ABB AF09...AF38 kontaktorių; taip pat tinka atskirai montuoti.
• Pagalbiniai kontaktai: 1 NO + 1 NC būsenos signalizacijai ir valdymo blokavimui.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C.
• Atitinka tarptautinius standartus IEC/EN 60947-4-1, UL ir CSA.

Specifikacijos

• Srovės nustatymo diapazonas: 1,2 - 1,7 A
• Išjungimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC / 600 V DC
• Vardinė izoliacinė įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Montavimas: tiesioginis ant kontaktoriaus / atskiras
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Darbinė temperatūra: -25 iki +60 °C
• Laikymo temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Galios nuostoliai vienam poliui: 0,5 W
• Standartai: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Patarimai

Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Varikliams su didelėmis paleidimo srovėmis įsitikinkite, kad išjungimo klasė atitinka paleidimo laiką. Naudokite rankinį atstatymo režimą, kai po gedimo reikia operatoriaus įsikišimo prieš paleidžiant iš naujo. Reguliariai tikrinkite, ar relėje nesikaupia dulkės, ir užtikrinkite tinkamą vėdinimą, kad šiluminė reakcija būtų tiksli.
