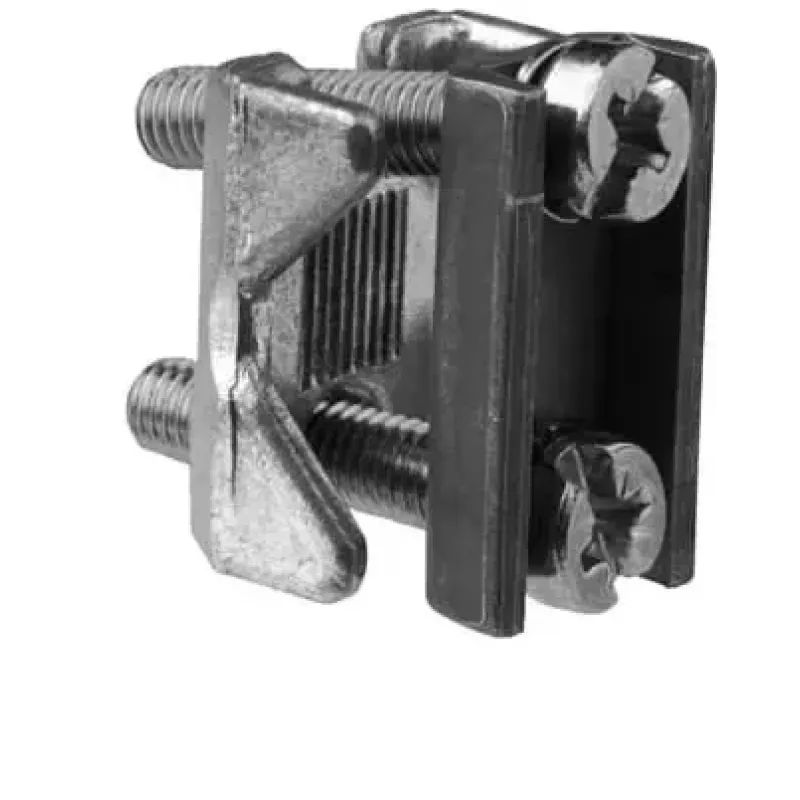

ABB Prism spaustukas 1,5-95 mm² vienpolis S200 serijai (1SEP407732R0005)

95 mm² — tiek gali praleisti šis varinis ABB prism spaustukas, skirtas S200 serijos automatiniams jungikliams ir apsaugos nuo nuotėkio relėms. Tai reiškia, kad stambūs maitinimo kabeliai jungiami tiesiogiai, be papildomų tarpinių elementų.

Kodėl verta rinktis

Puikus sprendimas, kai reikia prijungti didelio skerspjūvio laidininkus prie S200 serijos įrenginių. Variklio korpusas užtikrina puikų laidumą ir ilgaamžiškumą net esant didelėms apkrovoms. Spaustukas tinka tiek standiesiems, tiek lankstiems laidams nuo 1,5 iki 95 mm².

Kam tinka

• Elektrikams, montuojantiems skirstomuosius skydus
• Projektuotojams, ieškantiems patikimo sprendimo didelės galios grandinėms
• Tiems, kurie naudoja ABB S200 serijos automatinius jungiklius ar RCD

Svarbiausi duomenys

• Vienpolis, varinis
• Laidininkų skerspjūvis: 1,5–95 mm² (standieji ir lankstieji)
• Vardinė srovė: iki 125 A
• Vardinė darbinė įtampa: iki 690 V AC
• Prisukimo momentas: 3,5 Nm
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Atitinka IEC/EN 60947-7-1

Kaip naudoti

Nuimkite izoliaciją nuo laido, įkiškite jį į spaustuką ir priveržkite 3,5 Nm jėga. Spaustukas tvirtinamas prie S200 serijos įrenginio gnybtų. Dėl varinės konstrukcijos užtikrinamas mažas kontaktinės varžos lygis ir patikimas elektros kontaktas.

Patarimas: prieš priverždami įsitikinkite, kad laidas švarus ir nėra pažeistas. Visada laikykitės 3,5 Nm momento – per stiprus priveržimas gali pažeisti laidą, per silpnas – sukelti kaitimą.
