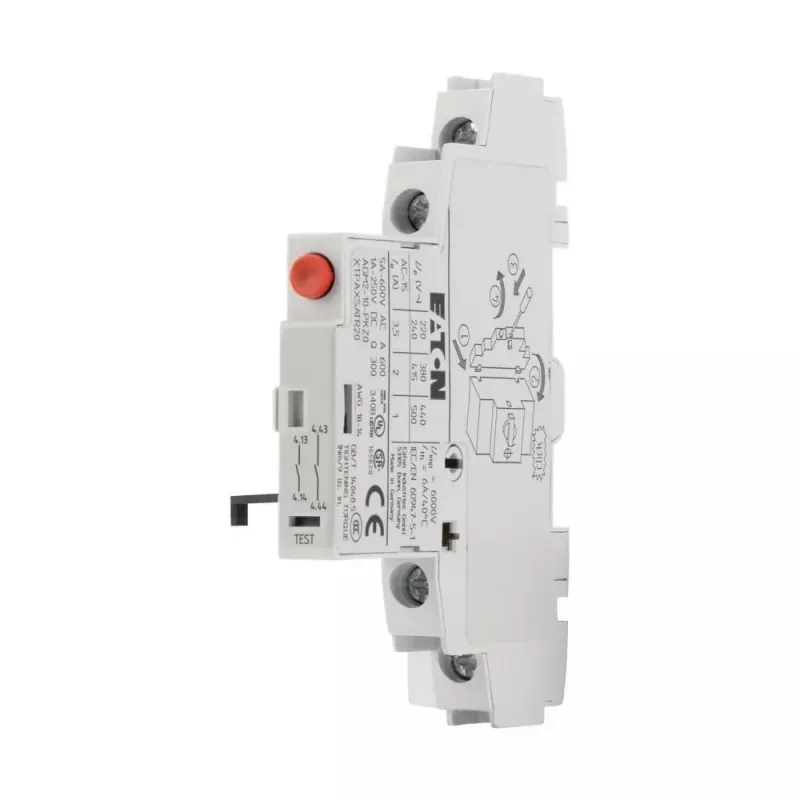

Eaton Trip-Indicating Auxiliary Contact AGM2-10-PKZ0, 2 NO, 240 V AC, 3,5 A, for PKZ0 072898

Kai variklio apsaugos grandinėje suveikia Eaton PKZ0 automatinis jungiklis, kiekviena minutė prastovos gali brangiai kainuoti. Šis pagalbinis kontaktas AGM2-10-PKZ0 perduoda signalą apie suveikimą į valdymo pultą ar automatikos sistemą – iš karto matysite, kuri grandinė atjungta, ir galėsite greičiau atkurti darbą.

Kodėl verta rinktis

Du normaliai atviri (NO) kontaktai leidžia nuotoliniu būdu stebėti jungiklio būseną, todėl nereikia kaskart atidarinėti spintos ir ieškoti suveikusio įrenginio. Tvirtinamas prie PKZ0 korpuso šono – kairės arba dešinės pusės – taip sutaupoma vietos skydelyje ir palengvėja montavimas. Gnybtai su varžtais užtikrina patikimą ir ilgaamžį sujungimą.

Kam tinka

• Eaton PKZ0 variklių apsaugos automatinių jungiklių būsenos stebėjimui
• Pramoniniams valdymo skydams, kur reikalingas nuotolinis suveikimo signalas
• Variklių apsaugos grandinėms mašinose ir automatikos sistemose

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO
• Nominali darbinė įtampa: 240 V AC
• Nominali darbinė srovė: 3,5 A esant 240 V AC (AC-15)
• Nominali darbinė įtampa DC: 24 V DC
• Nominali darbinė srovė DC: 1 A esant 24 V DC (DC-13)
• Montavimas: šoninis, kairėje arba dešinėje
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +55 °C

Kaip naudoti

Pritvirtinkite kontaktą prie PKZ0 jungiklio šono ir prijunkite signalines grandines prie varžtinių gnybtų. Patikrinkite, ar kontaktai tvirtai prisukti, ir įsitikinkite, kad įtampa neviršija nurodytų verčių. Suveikus jungikliui, kontaktai persijungs ir perduos signalą į jūsų stebėjimo sistemą.

Patarimas: montuodami būtinai laikykitės gamintojo nurodyto varžtų priveržimo momento – taip išvengsite kontaktų perkaitimo ir užtikrinsite patikimą signalo perdavimą. Periodiškai apžiūrėkite jungtis, ypač vibracijos veikiamose sistemose.
