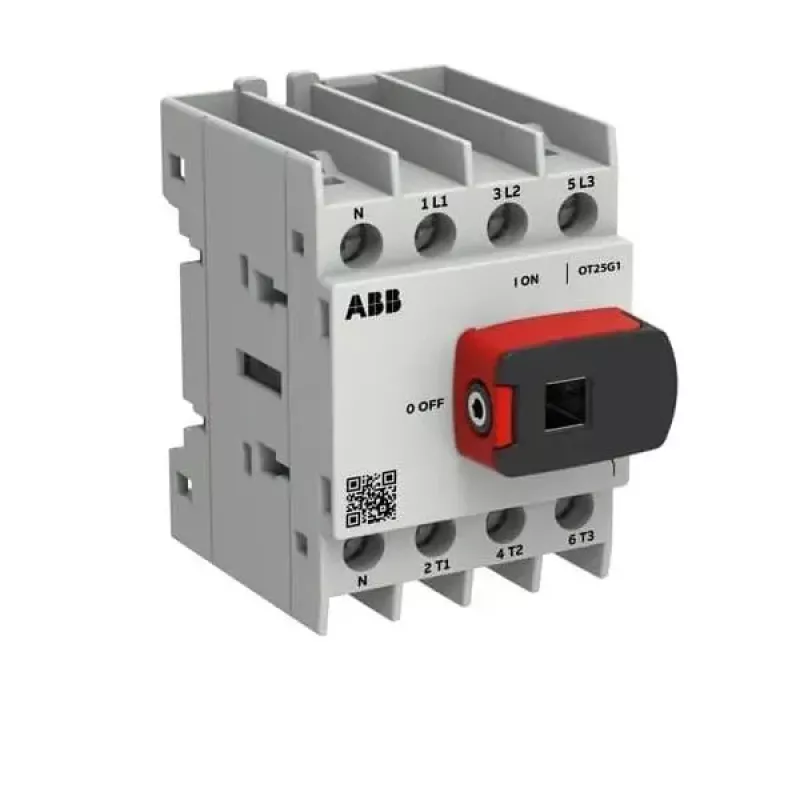

ABB OTOT25G1-4BSN1Plus 25 A 4 polių jungiklis-atjungiklis, montuojamas ant pagrindo, juoda rankena, IP65 priekis

25 amperų galia, 4 poliai ir patikima ABB inžinerija – štai kas slypi po kompaktišku OTOT25G1-4BSN1Plus korpusu. Šis jungiklis-atjungiklis sukurtas tiems, kam reikia aiškaus ir saugaus elektros grandinių atjungimo techninės priežiūros metu, nesvarbu, ar tai būtų skirstomasis skydas, ar valdymo spinta. Juoda tiesioginio montavimo rankena su aiškia 1-0 padėties indikacija leidžia iš karto matyti, ar grandinė įjungta, ar išjungta – jokių spėlionių, tik aiškus saugumas.

Kuo šis jungiklis naudingas jums?

• 4 polių konstrukcija vienu metu atjungia visas fazes ir nulį – tai ypač svarbu atliekant remonto ar priežiūros darbus, nes užtikrina visišką saugumą.
• Skirtas montavimui ant pagrindo su varžtais (1,5–10 mm² laidams) – paprastas ir tvirtas sujungimas, nereikalaujantis specialių įrankių.
• IP65 apsauga priekyje (su rankena) reiškia, kad jungiklis atlaiko dulkes ir vandens purslus – tinka net drėgnesnėms aplinkoms, o IP20 gnybtams – įprastoms uždaroms spintoms.
• Mechaninis atsparumas – 15 000 ciklų, elektrinis – 2 000 ciklų (AC-23A) – tai ilgaamžiškumas, kuriuo galite pasikliauti.
• Maži nuostoliai – tik 1,5 W – jungiklis neperkaista net esant nuolatinei apkrovai, todėl sistema veikia efektyviai.

Kam jis tinka?

Šis ABB modelis puikiai tinka kaip pagrindinis arba apkrovos jungiklis valdymo skydeliuose, variklių paleidimo įrenginiuose ir skirstomuosiuose skyduose. Dėl kompaktiško G1 rėmo jis telpa net ir ankštose erdvėse, o 25 A srovė ir 690 V įtampa atveria plačias taikymo galimybes tiek trifazėse, tiek vienfazėse grandinėse. Jei ieškote patikimo sprendimo, atitinkančio IEC 60947-3 standartą, šis jungiklis – tvirtas pasirinkimas.

Pagrindinės specifikacijos

• Tipas: jungiklis-atjungiklis
• Polių skaičius: 4
• Vardinė darbinė srovė (Ie): 25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Dažnis: 50/60 Hz
• Montavimas: ant pagrindo
• Gnybtai: varžtiniai, 1,5–10 mm²
• Rankena: tiesioginio montavimo, juoda, 1-0 padėtis
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis su rankena)
• Standartai: IEC 60947-3
• Rėmo dydis: G1
• Elektrinis atsparumas: 2000 ciklų (AC-23A)
• Mechaninis atsparumas: 15000 ciklų
• Trumpalaikė srovė (Icw): 0,5 kA (1 s)
• Didžiausia srovė (Ipk): 1,5 kA
• Galios nuostoliai: 1,5 W

Kaip naudoti?

Jungiklį montuokite ant skydo pagrindo, prijunkite laidus prie varžtinių gnybtų ir priveržkite. Rankena tiesiogiai valdo mechanizmą – pasukite į padėtį „1”, kad įjungtumėte, ir į „0”, kad atjungtumėte. Dėl aiškios indikacijos visada žinosite grandinės būseną. Atminkite, kad IP65 apsauga galioja tik priekyje su rankena, todėl gnybtai turi būti apsaugotoje aplinkoje.

Patarimas: prieš pradėdami bet kokius darbus, visada įsitikinkite, kad rankena yra padėtyje „0”, ir naudokite įtampos indikatorių – saugumas visada pirmiausia!
