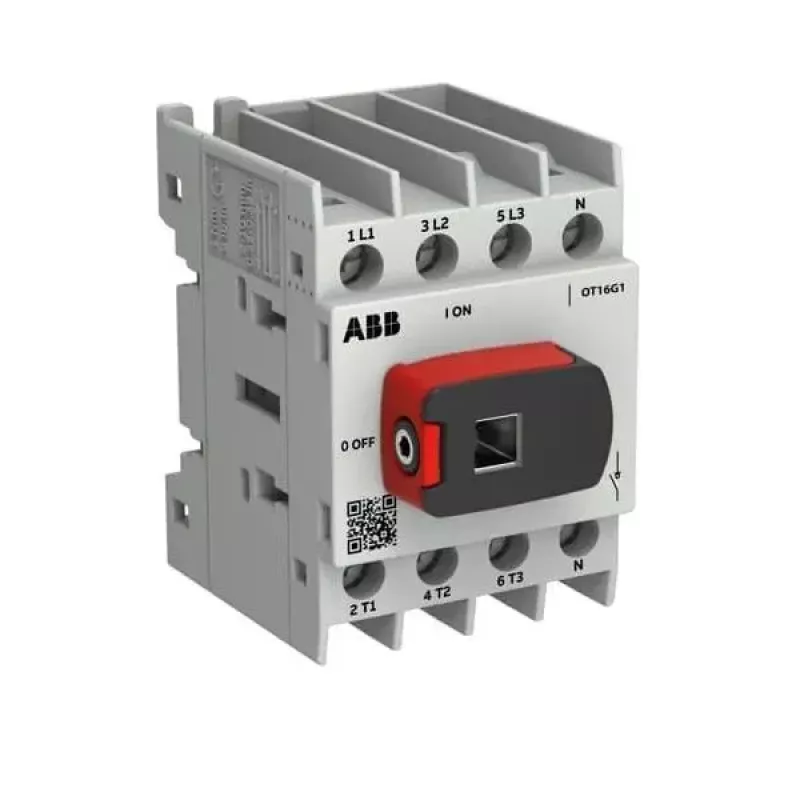

ABB OTOT16G1-4BSN2Plus 16 A 4 polių priekinio valdymo apkrovos pertraukiklis su juoda rankena

Kai reikia saugiai atjungti elektros grandinę priežiūrai ar avariniam sustabdymui, kiekviena sekundė yra svarbi. ABB OTOT16G1-4BSN2Plus apkrovos pertraukiklis užtikrina patikimą rankinį perjungimą ir izoliaciją iki 16 A srovių keturių polių grandinėse, todėl jūsų darbas tampa saugesnis ir atitinka IEC 60947-3 reikalavimus.

Kam jis skirtas

Šis pertraukiklis – puikus pasirinkimas skydų gamintojams, elektrikams ir priežiūros inžinieriams, dirbantiems su variklių valdymo centrais, skirstomaisiais skydais ir mašinų valdymo pultais. Jis tinka dažnam perjungimui esant apkrovai – nuo HVAC sistemų ir siurblių iki konvejerių bei apšvietimo grandinių.

Pagrindiniai privalumai

• 16 A vardinė darbinė srovė (AC-21A) ir iki 690 V kintamosios srovės įtampa – tinka įvairioms pramoninėms grandinėms.
• Keturių polių konfigūracija užtikrina pilną trifazių ir neutralių laidų atjungimą.
• Priekinis valdymas su įmontuota juoda rankena – patogu valdyti iš skydo priekio.
• Montuojamas ant DIN bėgio arba tvirtinimo plokštės – lankstus įrengimo būdas.
• Sraigtiniai gnybtai priima vientisus arba vytinius laidus nuo 1,5 iki 6 mm² – saugus ir universalus sujungimas.
• Didelė elektrinė eksploatacijos trukmė: 10 000 ciklų esant AC-21A apkrovai – rečiau reikia keisti.
• Mechaninė eksploatacijos trukmė – 20 000 ciklų, užtikrinanti ilgą tarnavimo laiką.
• Atsparumo įtampai charakteristikos: 6 kV impulsinė įtampa (Uimp) ir 750 V izoliacijos įtampa (Ui) – papildomas saugumas.
• IP20 apsauga gnybtuose; įrengus tinkamame korpuse, priekinė dalis gali pasiekti IP65 – apsauga nuo dulkių ir vandens.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +55 °C – tinka atšiaurioms aplinkoms.

Specifikacijos

• Gamintojas: ABB
• Modelis: OTOT16G1-4BSN2Plus
• MPN: 1SCA163375R1001
• EAN: 6417019930886
• Vardinė darbinė srovė (Ie): 16 A
• Polių skaičius: 4
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Montavimo būdas: pagrindo montavimas
• Valdymo tipas: priekinis
• Rankenos tipas: juoda rankena (įtraukta)
• Gnybtų tipas: sraigtiniai gnybtai
• Prijungimo skerspjūvis: 1,5–6 mm² (vientisas/vytinis)
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis su korpusu)
• Vardinė trumpojo jungimo įjungimo galia (Icm): 0,8 kA esant 690 V
• Vardinė trumpojo jungimo atlaikymo srovė (Icw): 0,8 kA 1 s
• Elektrinė eksploatacijos trukmė: 10 000 ciklų (AC-21A)
• Mechaninė eksploatacijos trukmė: 20 000 ciklų
• Darbinė aplinkos temperatūra: nuo -25 °C iki +55 °C
• Laikymo temperatūra: nuo -40 °C iki +70 °C
• Standartai: IEC 60947-3
• Serija: OTOT serija

Patarimai

Kad veiktų nepriekaištingai, įrenkite pertraukiklį gerai vėdinamame korpuse ir užtikrinkite, kad priekinė dalis būtų lengvai pasiekiama. Vytiniams laidams naudokite tinkamus antgalius arba įvores, kad sujungimas būtų patikimas. Dulkėtoje ar drėgnoje aplinkoje rinkitės korpusą, užtikrinantį bent IP65 apsaugą priekyje. Profilaktinės priežiūros metu reguliariai tikrinkite gnybtų priveržimą.
