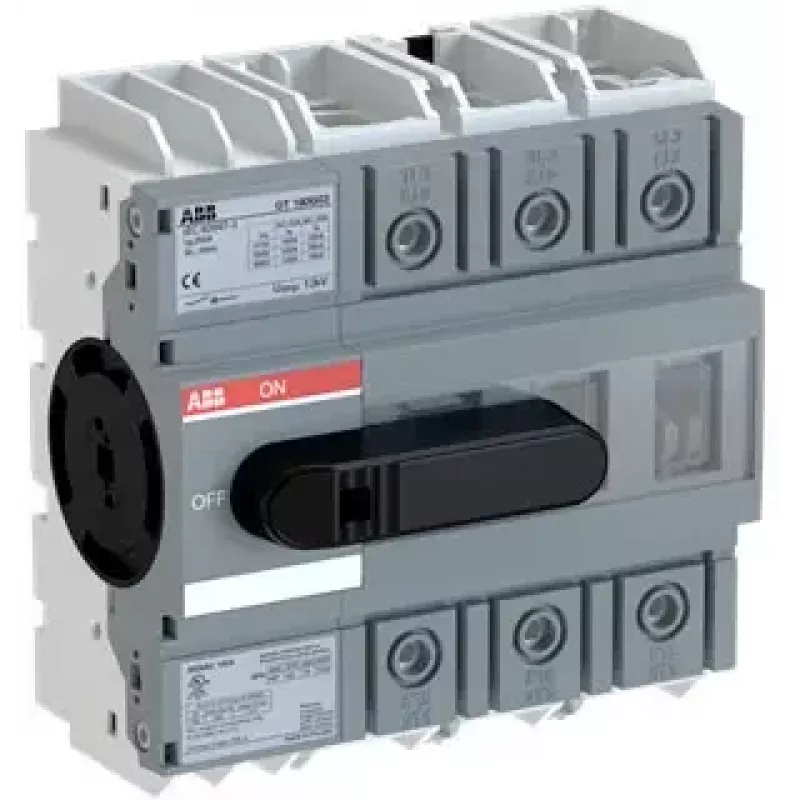

ABB OT160G03K 3 polių 160A 750V AC/1000V DC bazinis montavimas 1SCA138208R1001

160 A vardinė darbinė srovė ir 750 V AC / 1000 V DC vardinė darbinė įtampa – tai ABB OT160G03K, 3 polių skyriklis, kuris užtikrina patikimą trijų fazių grandinių atjungimą net ir pačiose reikliausiose pramoninėse sistemose. Šis prietaisas skirtas elektrikams, automatizavimo inžinieriams ir pramoninių skydų gamintojams, kuriems reikia saugaus ir ilgaamžio sprendimo.

Kodėl verta rinktis

OT160G03K pasižymi dideliu atsparumu trumpojo jungimo srovėms – 4 kA (1 s) ir 10 kA (0,05 s) – bei 8 kV impulsine atsparumo įtampa. Tai leidžia jį naudoti net ir sudėtingose elektros sistemose. Priekinis valdymas užtikrina patogų rankinį perjungimą esant apkrovai, o bazinis montavimas palengvina integraciją į skydus. Elektros patvarumas siekia 2000 ciklų, mechaninis – 20 000 ciklų, todėl prietaisas tarnaus ilgus metus.

Techninė specifikacija

• 3 polių skyriklis (apkrovos pertraukiklis)
• Vardinė darbinė srovė: 160 A (AC-21A, AC-22A, AC-23A)
• Vardinė darbinė įtampa: 750 V AC / 1000 V DC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Vardinė trumpojo jungimo atsparumo srovė: 4 kA (1 s)
• Vardinė trumpojo jungimo įjungimo galia: 10 kA (0,05 s)
• Bazinis montavimas, priekinis valdymas (rankena ir velenas užsakomi atskirai)
• Sraigtiniai gnybtai pagrindinei grandinei: 1,5–70 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Elektros patvarumas: 2000 ciklų; mechaninis patvarumas: 20 000 ciklų
• Galingumo nuostoliai: 10 W esant vardinei darbinei srovei
• Darbinė aplinkos temperatūra: nuo -25 iki +70 °C

Kam tinka

• Pagrindinis jungiklis pramoniniuose valdymo skyduose
• Variklių atjungimo priemonė
• Skirstomųjų skydų izoliavimas
• Mašinų maitinimo perjungimas

Naudojimo patarimai

Prietaisas neturi įmontuotų saugiklių ir pagalbinių kontaktų – juos galima įsigyti atskirai. Atminkite, kad valdymo rankena ir velenas taip pat užsakomi atskirai. Įrenginys atitinka IEC 60947-3 standartą. Montuodami būtinai laikykitės vietinių elektros saugos taisyklių ir užtikrinkite, kad gnybtai būtų tinkamai priveržti.

Patarimas: prieš montuodami įsitikinkite, kad pasirinkta rankena ir velenas atitinka jūsų skydo konstrukciją. Reguliariai tikrinkite gnybtų priveržimą – tai prailgins prietaiso tarnavimo laiką.
