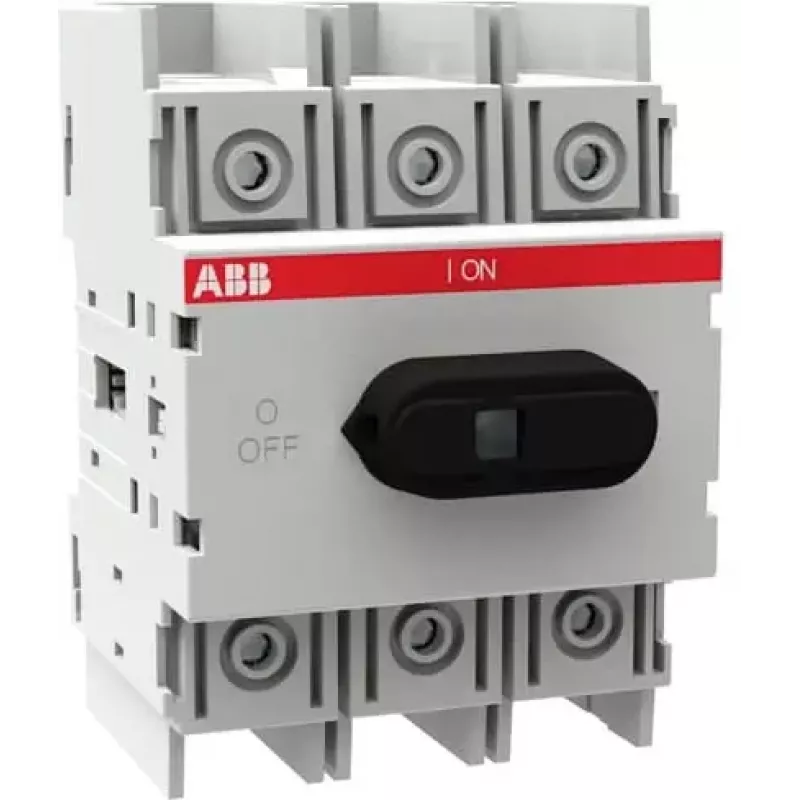

ABB OT125M3 3 polių vertikalus apkrovos pertraukiklis 125A 1000V 1SCA022429R9140

125 A vardinė darbinė srovė ir 1000 V AC izoliacijos įtampa – štai ką iš karto pasiūlo ABB OT125M3, patikimas 3 polių vertikalus apkrovos pertraukiklis, skirtas reiklioms pramoninėms elektros paskirstymo sistemoms.

Privalumai

Šis jungiklis pasižymi itin ilga mechanine tarnavimo trukme – net 20 000 perjungimų, todėl atlaiko intensyvų kasdienį naudojimą. Aukštas trumpojo jungimo atsparumas (Icm 15 kA esant 690 V) užtikrina saugumą net ir gedimų atveju. Montuojamas ant pagrindo, su varžtiniais gnybtais, leidžiančiais greitai ir patikimai prijungti kabelius.

Kam tinka

• Pagrindiniams jungikliams pramoninėse valdymo spintose
• Maitinimo grandinių izoliavimui mašinose ir įrenginiuose
• Variklių ir indukcinių apkrovų perjungimui iki 55 kW esant 400 V
• Paskirstymo skydams, kur reikalingas kompaktiškas didelės srovės atjungiklis

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 125 A
• Vardinė darbinė įtampa (Ue): 1000 V AC / 750 V DC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atsparumo srovė (Icw) 1s: 3 kA
• Vardinė trumpojo jungimo įjungimo galia (Icm): 15 kA esant 690 V
• Vardinė darbinė galia AC-23A: 55 kW esant 400 V, 90 kW esant 690 V
• Montavimo tipas: ant pagrindo
• Gnybtų tipas: varžtiniai
• Pagrindinės grandinės gnybtų talpa: 1 x 50-95 mm² / 2 x 25-50 mm² (Cu)
• Apsaugos laipsnis: IP20 (priekinė dalis)
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Elektrinis ilgaamžiškumas (AC-23A 690V): 1 000 ciklų
• Standartai: IEC 60947-3, EN 60947-3

Kaip naudoti

Sumontuokite jungiklį ant tvirto pagrindo, prijunkite kabelius prie varžtinių gnybtų pagal nurodytą talpą. Jei reikia valdyti iš išorės, naudokite ABB pistoleto rankenėles ir veleno prailginimus. Prieš eksploataciją įsitikinkite, kad kabelių skerspjūvis atitinka gnybtų talpą ir vietinius reikalavimus.

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, poruokite šį jungiklį su ABB pistoleto rankenėlėmis ir veleno prailginimais, kad galėtumėte valdyti iš išorės. Pasirinkite tinkamo skerspjūvio kabelius pagal gnybtų talpą ir laikykitės vietinių elektros instaliacijos taisyklių.
