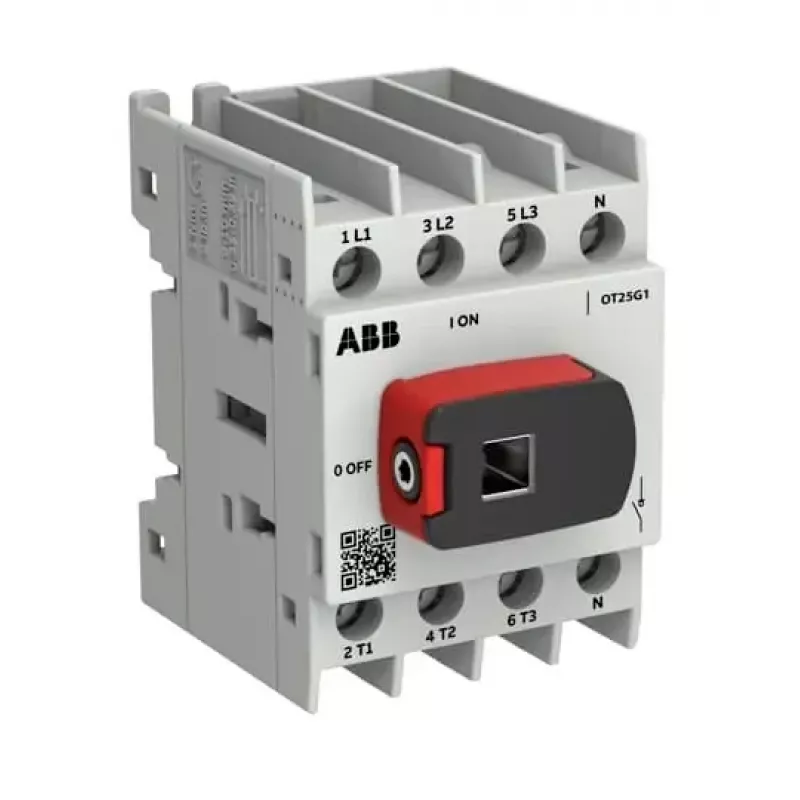

ABB Jungiklis-atjungiklis OTOT25G1-4BSN2Plus 25 A 4 polių G1 rėmelio dydis

Kai reikia patikimai atjungti elektros grandinę priežiūrai ar avarinei situacijai, ABB OTOT25G1-4BSN2Plus yra tvirtas 4 polių jungiklis-atjungiklis, skirtas iki 25 A srovėms. Šis modelis užtikrina aiškų įjungimo/išjungimo rodymą ir tiesioginį valdymą, todėl elektrikai ir skydų gamintojai juo pasitiki kasdienėje praktikoje. Kompaktiškas G1 rėmelis tinka montuoti ant DIN bėgelio arba prie pagrindo, todėl jis puikiai tinka tiek naujiems įrengimams, tiek modernizacijai.

Pagrindinės specifikacijos

• Gaminio tipas: jungiklis-atjungiklis
• Polių skaičius: 4
• Vardinė veikimo srovė (Ie): 25 A
• Vardinė veikimo įtampa (Ue): 750 V AC
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinis dažnis: 50/60 Hz
• Vardinė galia (AC-23A, 400 V): 11 kW
• Vardinė trumpalaikė srovė (Icw): 1 kA (1 s)
• Montavimo būdas: DIN bėgelis / pagrindo montavimas
• Rankenos tipas: tiesioginis valdymas (juoda)
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa: 1,5 – 16 mm²
• Apsaugos laipsnis: IP20 (priekyje)
• Standartai: IEC 60947-3
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Rėmelio dydis: G1

Kodėl verta rinktis

ABB OTOT serija sukurta patikimam darbui sudėtingose elektros aplinkose. OTOT25G1-4BSN2Plus sujungia didelę pertraukimo galią su kompaktišku dizainu, todėl taupote vietą skydelyje neprarasdami saugumo. Varžtiniai gnybtai priima įvairių skerspjūvių laidus, užtikrindami patikimą kontaktą. Juoda tiesioginio valdymo rankena aiškiai rodo būseną ir gali būti užrakinama padėtyje OFF, kad būtų laikomasi saugos procedūrų. Atitikdamas IEC 60947-3, šis atjungiklis atitinka tarptautinius saugos standartus, todėl galite drąsiai juo pasikliauti kiekviename įrengime.

Kam jis tinka

• Variklių grandinių atjungimui pramoninėse mašinose
• Pagrindiniai jungikliai valdymo skydeliuose ir skirstomuosiuose skydeliuose
• Saugiam atjungimui ŠVOK ir siurblių sistemose
• Fotovoltinėse ir atsinaujinančios energijos įrenginiuose
• Modernizacijos projektams, kai reikia DIN bėgelio atjungiklio

Naudingi patarimai

Šis jungiklis-atjungiklis tinka darbui nuo -25 °C iki +70 °C temperatūroje, todėl jis prisitaiko prie įvairių klimato sąlygų. IP20 priekinė apsauga skirta montavimui uždarose spintose. Įrenginys veikia tiesiogiai be papildomų priedų, tačiau galima pridėti pagalbinius kontaktus nuotolinei būsenos indikacijai. Visada laikykitės vietinių elektros instaliacijos taisyklių ir priveržkite varžtinius gnybtus reikiamu sukimo momentu.
