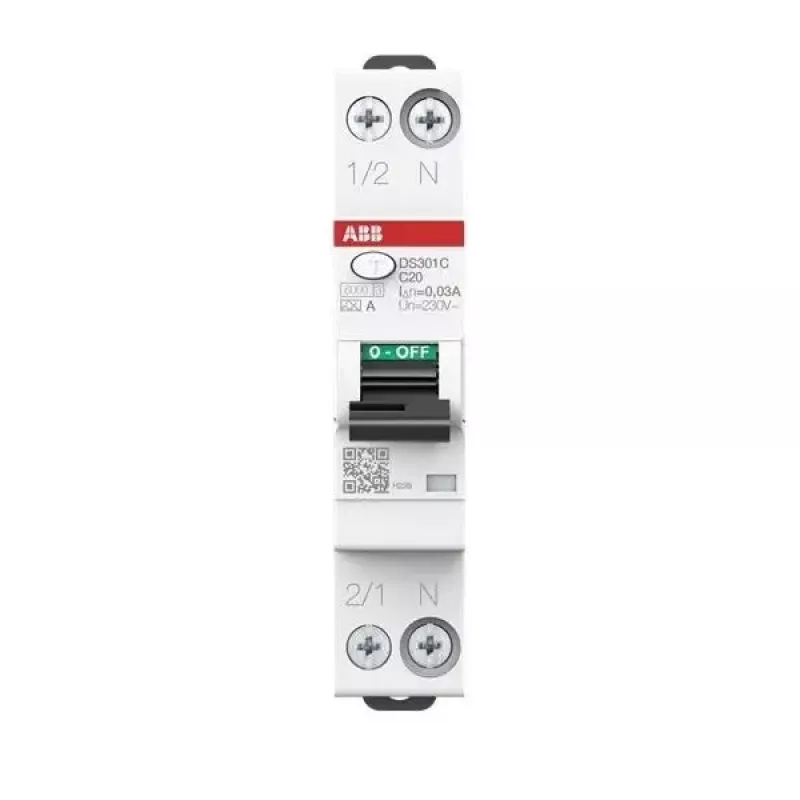

ABB DS301CA-C20/0,03 RCBO 1P+N C20 30mA 6kA 2CSR255163R1204

Skydinės montuotojams ir elektrikams, dirbantiems su vienfazėmis grandinėmis: ABB DS301CA-C20/0,03 RCBO sujungia apsaugą nuo perkrovos ir nuotėkio srovės viename kompaktiškame įrenginyje. Tai reiškia mažiau laiko pajungimui ir daugiau laisvos vietos skydelyje.

Kam skirtas

Šis įrenginys – patogus pasirinkimas tiems, kurie projektuodami ar montuodami skydus nori vieno sprendimo, apsaugančio ir nuo viršsrovių, ir nuo pavojingos nuotėkio srovės. Tinka buitinėms, komercinėms ar nedidelėms pramoninėms instaliacijoms, ypač ten, kur reikia apsaugoti rozetes, apšvietimą ar įrangą.

Pagrindiniai privalumai

• Vardinis srovės stipris 20 A su C charakteristika – atlaiko vidutinius įjungimo srovės šuoliukus.
• 30 mA jautrumas, A tipo nuotėkio srovės apsauga – reaguoja į kintamąją ir pulsuojančią nuolatinę nuotėkio srovę.
• 6 kA trumpojo jungimo pertraukimo geba esant 230 V AC – patikima apsauga.
• 1P+N polių konfigūracija su apsaugotu nuliniu laidininku.
• Montuojamas ant DIN bėgelio, prisukami gnybtai tvirtiems ir lankstiems laidams.

Specifikacijos

• Gaminio tipas: RCBO (automatinis jungiklis su nuotėkio srovės apsauga)
• Polių skaičius: 1P+N
• Vardinė srovė (In): 20 A
• Nuotėkio srovės jautrumas (IΔn): 30 mA
• Nuotėkio srovės tipas: A
• Išjungimo charakteristika: C
• Vardinė trumpojo jungimo pertraukimo geba (Icn): 6 kA
• Vardinė įtampa (Ue): 230 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: prisukami
• Gnybtų talpa lankstiems laidams: 25 mm²
• Gnybtų talpa tvirtiems laidams: 35 mm²
• Elektrinė ilgaamžiškumas: 10000 ciklų
• Mechaninis ilgaamžiškumas: 20000 ciklų
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas su dangteliu)
• Standartai: IEC/EN 61009-1, IEC/EN 61009-2-1
• Darbinė temperatūra: nuo -25 iki +55 °C

Kaip naudoti

Montuokite tik atjungę maitinimą. Patikrinkite, ar nulinis laidas prijungtas teisingai – tai padės išvengti klaidingų suveikimų. Reguliariai spauskite testavimo mygtuką, kad įsitikintumėte, jog nuotėkio srovės apsauga veikia tinkamai.

Patarimas: jei skydelyje jau turite atskirą automatinį jungiklį ir RCD, RCBO leidžia sutaupyti vietos ir sumažinti jungčių skaičių. Visada rinkitės A tipo nuotėkio srovės apsaugą, jei grandinėje yra elektronikos su impulsiniais maitinimo šaltiniais.
