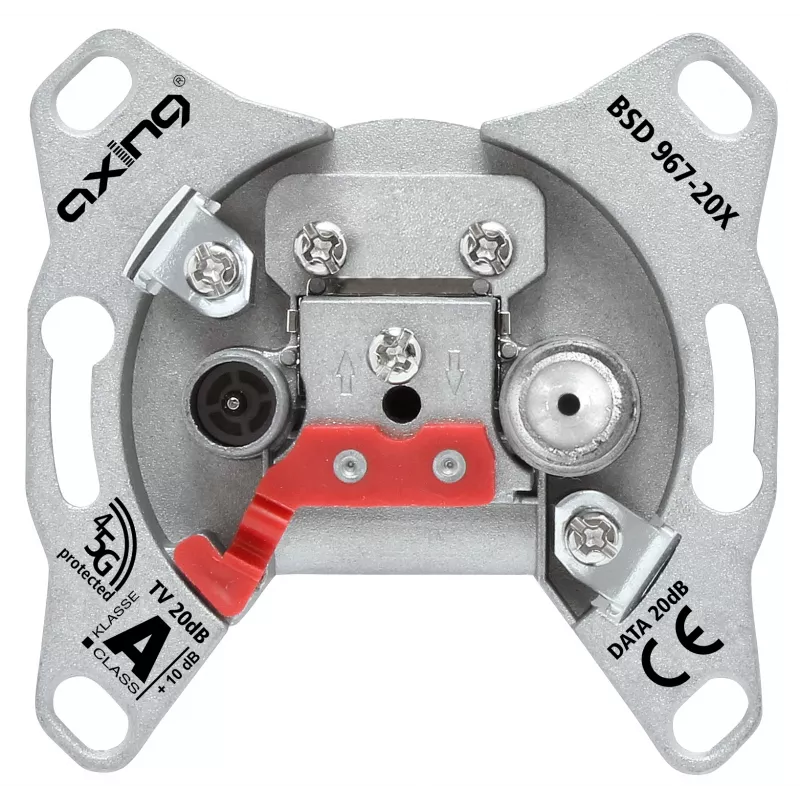

AXING BSD96720X multimedijos praėjimo lizdas 20dB 5-1800MHz DOCSIS 3.1/4.0

20 dB atšakos nuostolis ir tik 1,5 dB praėjimo nuostolis iki 1218 MHz – tokie skaičiai iš karto parodo, kad AXING BSD96720X yra rimtas sprendimas tiems, kurie vertina signalo kokybę. Šis multimedijos praėjimo lizdas skirtas koaksialiniams tinklams, kuriuose svarbu, kad kiekvienas televizorius, radijas ar interneto modemas gautų pakankamą signalą.

Kodėl verta rinktis

Lizdas turi tris išėjimus: TV (IEC tėvinis), Radio (IEC motininis) ir Data (F tipo motininis). Data išėjimas praleidžia nuolatinę srovę (DC pass), todėl galima maitinti aktyviuosius įrenginius, pvz., stiprintuvus. Dėl didelio ekranavimo efektyvumo (>100 dB, A klasė) signalas išlieka švarus, be trukdžių. Prietaisas atitinka DOCSIS 3.1 ir DOCSIS 4.0 standartus, tad tinka tiek dabartiniams, tiek ateities greitojo interneto sprendimams.

Kam tinka

Šis lizdas skirtas montuotojams ir tinklų operatoriams, kurie kuria ar atnaujina gyvenamųjų ar komercinių patalpų koaksialinio signalo paskirstymo sistemas. Jis puikiai tiks ten, kur reikia stabilaus signalo TV, radijo ir duomenų perdavimo paslaugoms, įskaitant būsimus DOCSIS 4.0 diegimus.

Pagrindinės savybės

• Multimedijos praėjimo lizdas su trimis išėjimais: TV (IEC tėvinis), Radio (IEC motininis), Data (F tipo motininis).
• 20 dB atšakos nuostolis prijungtiems įrenginiams užtikrina tinkamą signalo lygį.
• Mažas praėjimo nuostolis: 1,5 dB (5–1218 MHz) ir 2,0 dB (1218–1800 MHz) kaskadavimui.
• Platus dažnių diapazonas: 5–1800 MHz tiesioginei krypčiai, 5–204 MHz grįžtamajam kanalui.
• DOCSIS 3.1 ir DOCSIS 4.0 suderinamumas didelės spartos internetui.
• Didelis ekranavimo efektyvumas (>100 dB, A klasė) apsaugo nuo trukdžių.
• DC pralaidumas duomenų prievade nuotoliniam stiprintuvų ar kitų aktyviųjų įrenginių maitinimui.
• Įleidžiamas (flush-mount) dizainas tvarkingam montavimui sienoje.

Specifikacijos

• Produkto tipas: multimedijos praėjimo lizdas
• Dažnių diapazonas (tiesioginė kryptis): 5–1800 MHz
• Dažnių diapazonas (grįžtamasis kanalas): 5–204 MHz
• Atšakos nuostolis: 20 dB
• Praėjimo nuostolis (tiesioginė kryptis, 5–1218 MHz): 1,5 dB
• Praėjimo nuostolis (tiesioginė kryptis, 1218–1800 MHz): 2,0 dB
• DOCSIS suderinamumas: DOCSIS 3.1, DOCSIS 4.0
• Išėjimų skaičius: 3 (TV IEC tėvinis, Radio IEC motininis, Data F tipo motininis)
• Impedansas: 75 Ohm
• Ekranavimo efektyvumas: >100 dB (A klasė)
• DC pralaidumas: Taip (Data prievadas)
• Montavimo tipas: įleidžiamas
• Naudojimas: CATV, plačiajuosčiai tinklai
• Standartų atitiktis: EN 50083-4, EN 60728-11

Naudojimo patarimai

Planuodami kaskadą, atsižvelkite į praėjimo nuostolius, kad paskutinis lizdas vis tiek gautų pakankamą signalą. Naudokite kokybiškus koaksialinius kabelius ir jungtis, kad išlaikytumėte ekranavimo efektyvumą. Jei diegiate DOCSIS 4.0 tinklą, patikrinkite, ar visi signalo kelio komponentai palaiko išplėstą dažnių diapazoną.

Patarimas: montuodami lizdą, palikite šiek tiek laisvo kabelio, kad galėtumėte patogiai prijungti visus tris išėjimus. Jei naudojate kaskadavimą, apskaičiuokite bendrus nuostolius ir, jei reikia, įrenkite stiprintuvą.
