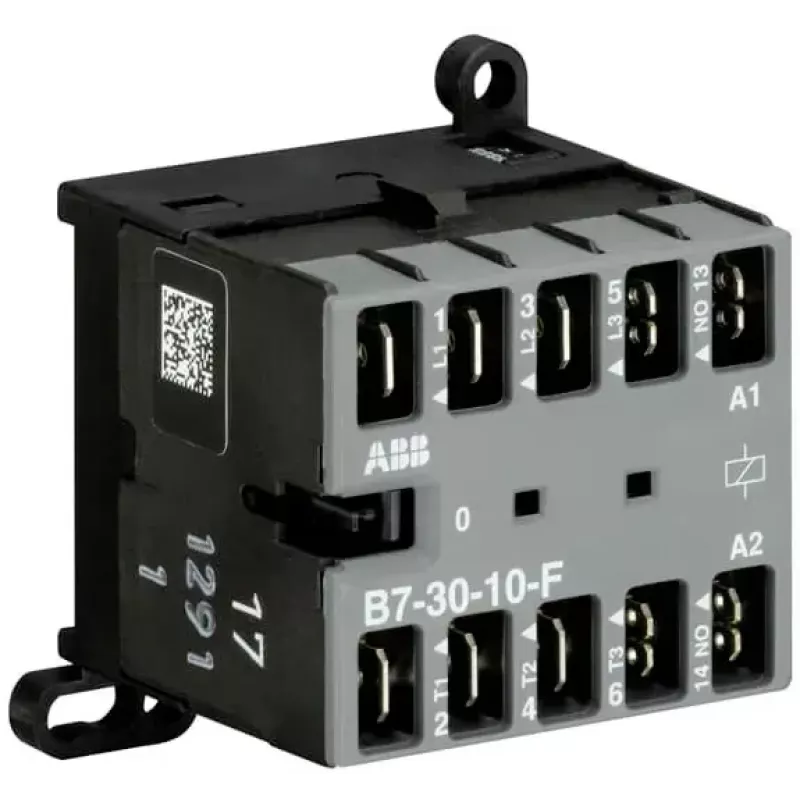

ABB B7-30-10-F-01 mini kontaktoriuss, 3 polių, 1 NO, 24-60 V AC/DC ritė, 9 A AC-3 GJL1311003R0101

Kompaktiškas ABB B7-30-10-F-01 mini kontaktoriuss – patikimas sprendimas, kai reikia valdyti variklius iki 4 kW (AC-3, 400 V) nedidelėse valdymo spintose. Dėl plačios maitinimo įtampos (24-60 V AC/DC) jis lengvai pritaikomas įvairiose grandinėse, o 3 pagrindiniai poliai ir 1 NO pagalbinis kontaktas užtikrina lankstumą.

Kam tinka

• Variklių paleidimui ir stabdymui pramoninėse valdymo spintose
• Varžinėms ir apšvietimo apkrovoms iki 20 A (AC-1, 400 V)
• Montavimui ant DIN bėgelio arba varžtais

Pagrindinės specifikacijos

• Nominali darbinė srovė: 9 A (AC-3, 400 V), 20 A (AC-1, 400 V)
• Nominali darbinė galia: 4 kW (AC-3, 400 V)
• Ritės įtampa: 24-60 V AC/DC
• Polių skaičius: 3 pagrindiniai, 1 NO pagalbinis
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Mechaninis ilgaamžiškumas: 10 mln. ciklų
• Elektrinis ilgaamžiškumas: 0,5 mln. ciklų (AC-3)
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: -25 iki +55 °C

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo grandinę – prie ritės gnybtų. Pagalbinis NO kontaktas gali būti naudojamas signalizacijai arba kitų grandinių valdymui.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinės įtampą, ir užtikrinkite tinkamą apsaugą nuo trumpojo jungimo pagal vietinius reikalavimus.
