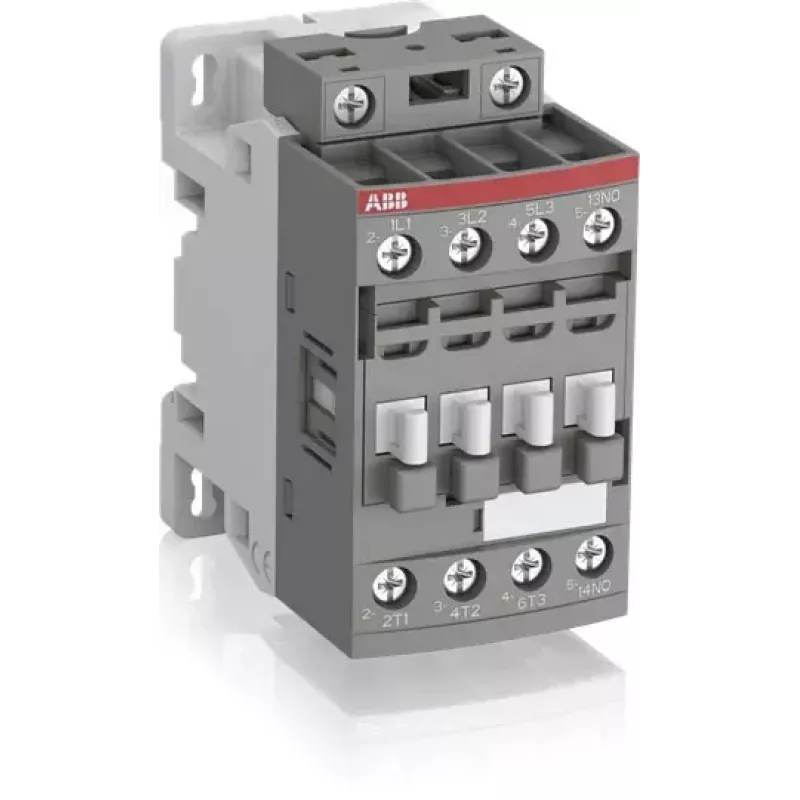

ABB AF16-30-01-13 3 polių kontaktorius, 100-250V AC/DC ritė, 18A, 1NO pagalbinis kontaktas 1SBL177001R1301

Šis kontaktorius skirtas elektrikams ir pramoninių valdymo skydų projektuotojams, kuriems reikia patikimo sprendimo trifazėms apkrovoms iki 7,5 kW esant 400 V įtampai. ABB AF16-30-01-13 pasižymi plačiu 100-250 V AC/DC ritės maitinimo diapazonu – tai reiškia, kad nereikia keisti ritės, jei valdymo įtampa svyruoja ar skiriasi skirtingose sistemose. Integruotas 1NO pagalbinis kontaktas leidžia lengvai perduoti būsenos signalą į PLC ar kitus blokavimo įtaisus.

Kodėl verta rinktis

Elektroninė ritės sąsaja užtikrina stabilų veikimą net esant dideliems valdymo įtampos svyravimams, todėl sumažėja skydo sudėtingumas ir atsarginių dalių skaičius. Kompaktiškas korpusas ir varžtiniai gnybtai palengvina tiek naujų sistemų montavimą, tiek esamų atnaujinimą.

Kam tinka

• Pramoninių mašinų variklių paleidimui ir stabdymui
• Šildymo, apšvietimo ir siurblių valdymo grandinėms
• Pastatų automatizavimo ir HVAC sistemoms

Pagrindinės specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 18 A
• Nominali darbinė galia (AC-3, 400 V): 7,5 kW
• Ritės įtampa: 100-250 V AC/DC
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis (35 mm) arba varžtai
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -40 iki +70 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 mln. ciklų
• Mechaninis ilgaamžiškumas: 10 mln. ciklų
• Nominali trumpalaikė atsparumo srovė (Icw): 300 A 1 s
• Galia nuostoliai vienam poliui: 0,8 W

Kaip naudoti

Kontaktorius montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais. Prijunkite valdymo įtampą prie ritės gnybtų (100-250 V AC/DC), o pagrindinius kontaktus – prie trifazės apkrovos. Pagalbinį 1NO kontaktą galite naudoti signalizacijai ar blokavimui. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Geros žinoti

Kontaktorius atitinka IEC 60947-1, IEC 60947-4-1 ir IEC 60947-5-1 standartus. Jis skirtas naudoti 3 taršos laipsnio aplinkoje ir turi III viršįtampių kategoriją.

Patarimas: jei valdymo įtampa svyruoja, šis modelis puikiai tiks dėl plataus ritės diapazono. Visada patikrinkite, ar pagalbinio kontakto tipas (NO) atitinka jūsų grandinės logiką.
