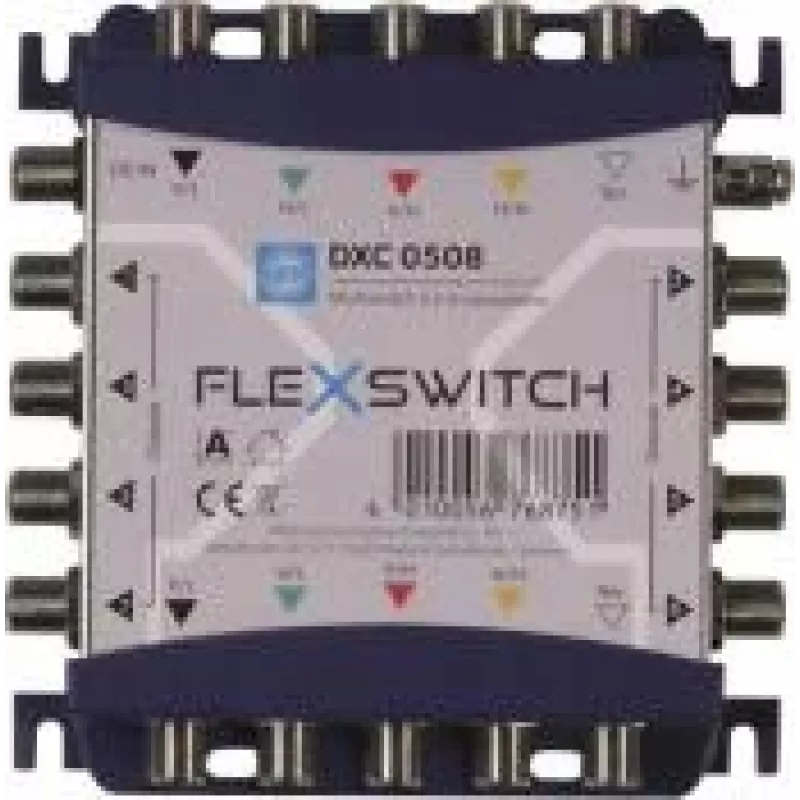

WISI DXC0508 FLEXSWITCH Multiswitch 5-in-8 Cascadable SAT/TERR 76875

Jei jūsų namuose ar daugiabutyje reikia paskirstyti palydovinį ir antžeminį televizijos signalą keliems butams ar kambariams, WISI DXC0508 FLEXSWITCH multiswitch yra patikimas sprendimas. Šis įrenginys turi 5 įėjimus (4 SAT + 1 antžeminį) ir 8 abonentų išėjimus, o galimybė kaskaduoti leidžia lengvai plėsti tinklą didesniems projektams.

Privalumai

Kaskadavimo funkcija leidžia prijungti papildomus multiswitch įrenginius ir aptarnauti daugiau abonentų. Galite pasirinkti aktyvų arba pasyvų antžeminio signalo kelią, kad signalas būtų tvarkomas lanksčiai. Didelis SAT-SAT izoliavimas (>30 dB) užtikrina švarų signalų atskyrimą, todėl nereikės jaudintis dėl trukdžių.

Kam tinka

• Daugiabučiams namams, kuriuose palydovinė ir antžeminė televizija paskirstoma iki 8 išėjimų.
• Instaliacijoms, kuriose reikia kaskaduoti didesniems tinklams.
• Sistemoms, naudojančioms DiSEqC 2.0 arba senesnius 13/18V ir 0/22kHz valdymo signalus.

Pagrindinės specifikacijos

• Įėjimai: 4x SAT (H/V, žema/aukšta juosta) + 1x antžeminis
• Išėjimai: 8x abonentų
• SAT dažnių diapazonas: 950-2150 MHz
• Antžeminis dažnių diapazonas: 5-862 MHz
• SAT stiprinimas: -2 iki 2 dB
• Antžeminis stiprinimas (aktyvus): -2 iki 2 dB
• Antžeminis stiprinimas (pasyvus): -20 iki -16 dB
• Grįžtamasis kanalas: 5-65 MHz, aktyvus/pasyvus pasirenkamas
• Perjungimo komandos: DiSEqC 2.0, 13/18V, 0/22kHz
• LNB maitinimas: maks. 500 mA
• Energijos suvartojimas: maks. 12 W (be LNB)
• Išorinis maitinimo šaltinis: 18V DC, 1.5A (pridedamas)
• Jungčių tipas: F jungtis
• Ekranavimo klasė: A
• Darbinė temperatūra: -20 iki +50 °C
• SAT-SAT izoliavimas: >30 dB

Kaip naudoti

Sumontuokite multiswitch patogioje vietoje, kur galėsite lengvai pasiekti visus įėjimus ir išėjimus. Prijunkite palydovinės antenos LNB kabelius prie SAT įėjimų, o antžeminės antenos kabelį – prie TERR įėjimo. Išėjimus junkite prie abonentų lizdų naudodami kokybiškus koaksialinius kabelius ir F jungtis. Jei reikia kaskaduoti, sujunkite kaskadavimo išėjimus su kito multiswitch įėjimais. Nepamirškite prijungti maitinimo šaltinio (18V DC, 1.5A) ir patikrinti, ar visi įrenginiai veikia.

Patarimai

Kaskaduodami būtinai užtikrinkite tinkamą linijos užbaigimą ir apskaičiuokite maitinimo biudžetą. Naudokite aukštos kokybės koaksialinius kabelius ir F jungtis, kad išlaikytumėte signalo vientisumą. Esant ilgiems kabeliams, įvertinkite galimus signalo nuostolius.
