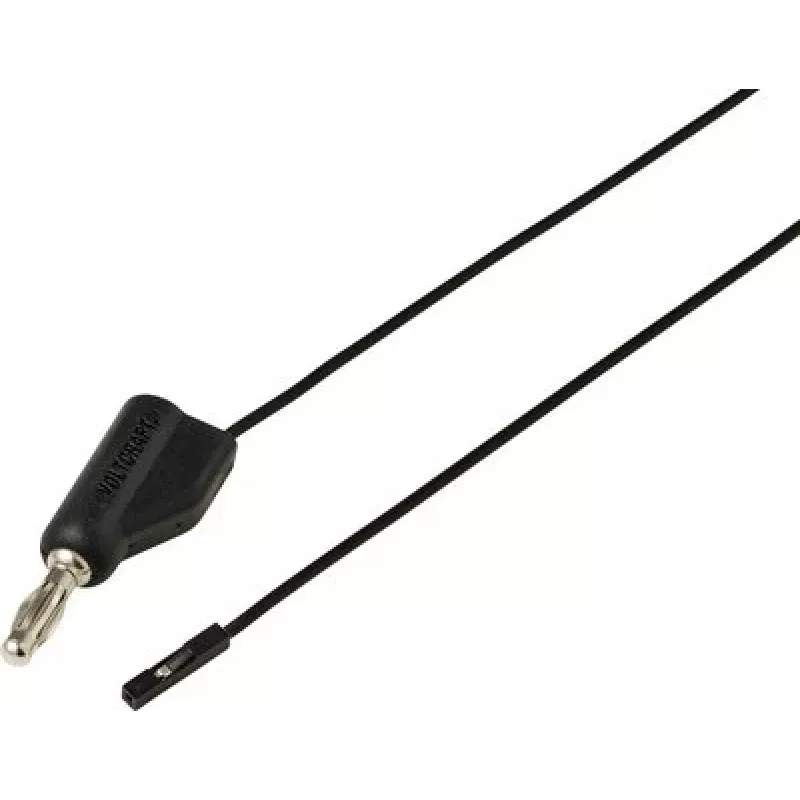

Voltcraft MSL-315 juodas matavimo laidas, 4 mm banana kištukas į 0,64 mm lizdą, 1 m, 1 A, 30 V AC/60 V DC VC-17182175

1 metro ilgio matavimo laidas su 4 mm banana kištuku ir 0,64 mm lizdu – tai specializuotas sprendimas, leidžiantis sujungti standartinius matavimo prietaisus su mažo žingsnio lizdais, kuriuose įprasti zondai netelpa. Voltcraft MSL-315 užtikrina patikimą kontaktą net ir tankiose schemose.

Kam skirtas

Šis laidas pravers elektronikos inžinieriams, laboratorijų technikams ir mėgėjams, dirbantiems su žemos įtampos grandinėmis, prototipų plokštėmis ar matavimo įranga, kur reikia prisijungti prie 0,64 mm lizdų. Jis idealiai tinka, kai erdvė ribota, o signalo kokybė – kritinė.

Pagrindinės savybės

• 4 mm banana kištukas (vyriškas) ir 0,64 mm lizdas (moteriškas) – universalus suderinamumas.
• 1 m ilgis suteikia lankstumo, bet neapsunkina darbo vietos.
• Skirta 1 A srovei, 30 V AC / 60 V DC – tinka mažos galios matavimams.
• Labai lankstus suvytas varinis laidininkas (0,25 mm² skerspjūvis) – lengva išdėstyti, mažesnis įtempimas jungtyse.
• Nikeliuoti žalvariniai kontaktai užtikrina patikimą laidumą ir atsparumą korozijai.
• PVC izoliacija, atspari nuo -15 iki +70 °C – ilgaamžiškumas laboratorijoje.
• Juoda spalva – lengva atskirti, kai naudojami keli laidai.

Specifikacijos

• Gaminio tipas: Matavimo laidas
• Jungtis A: 4 mm banana kištukas
• Jungtis B: 0,64 mm lizdas
• Kabelio ilgis: 1 m
• Spalva: Juoda
• Nominali srovė: 1 A
• Nominali įtampa (AC): 30 V
• Nominali įtampa (DC): 60 V
• Izoliacijos medžiaga: PVC
• Laidininko medžiaga: Varis (labai lankstus suvytas laidas)
• Laidininko skerspjūvis: 0,25 mm²
• Kontaktų medžiaga: Nikeliuotas žalvaris
• Temperatūros diapazonas: -15 iki +70 °C
• Kiekis pakuotėje: 1

Kaip naudoti

Prijunkite 4 mm banana kištuką prie savo matavimo prietaiso (multimetro, maitinimo šaltinio ar osciloskopo), o 0,64 mm lizdą – prie atitinkamo kontakto bandymo schemoje. Prieš matuodami įsitikinkite, kad prietaiso nustatytos vertės neviršija laido nominalų (1 A, 30 V AC / 60 V DC).

Patarimai

Visada patikrinkite, ar jūsų matavimo sąranka neviršija laido elektros parametrų – taip išvengsite perkaitimo ar žalos. Jungdami prie 0,64 mm lizdų, spauskite švelniai, kad nesulenktumėte smulkių kontaktų. Laikykite laidą laisvai susuktą, venkite aštrių užlenkimų prie jungčių – taip prailginsite jo tarnavimo laiką.
