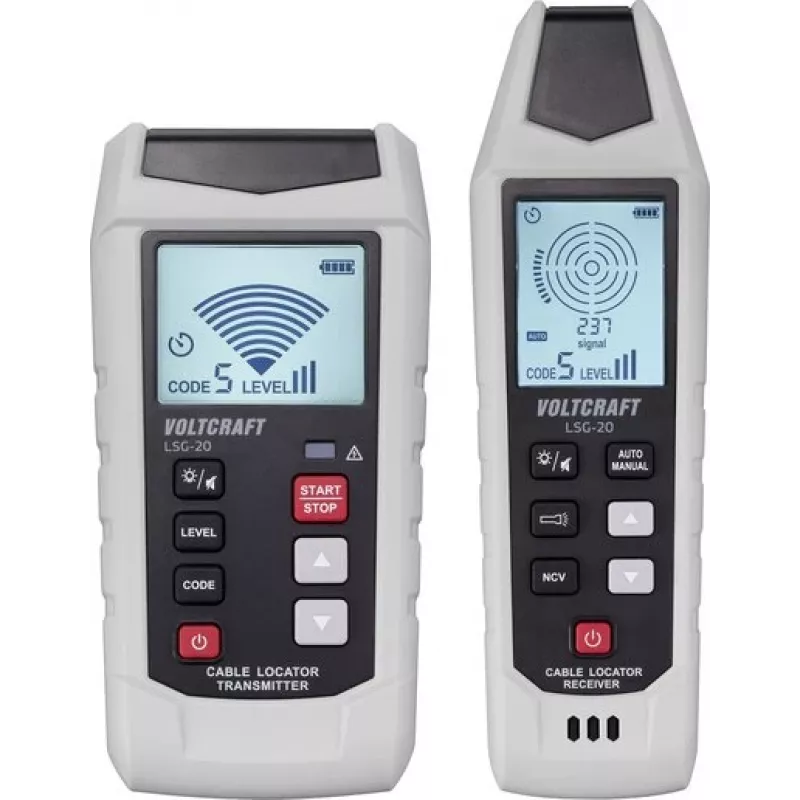

VOLTCRAFT LSG-20 kabelių ieškiklis ir linijų testeris (rinkinys) VC-17662355

Kai reikia rasti laidą sienoje, atskirti vieną nuo kito painiame ryšulyje ar patikrinti, ar grandinė tikrai vientisa, kiekviena minutė gali virsti spėlionėmis. VOLTCRAFT LSG-20 kabelių ieškiklio ir linijų testerio rinkinys užbaigia šį neapibrėžtumą – profesionalaus lygio siųstuvas ir imtuvas tiksliai atsekia bei identifikuoja linijas net tada, kai jos paslėptos ar nepaženklintos.

Kam skirtas

Šis įrankis sukurtas elektrikams, tinklų technikams ir priežiūros specialistams, kuriems kasdien reikia patikimai identifikuoti kabelius bei aptikti gedimus. Jis taip pat pravers pažengusiems savamoksliams, dirbantiems su namų elektros instaliacija, struktūriniais kabeliais ar automobilių elektros sistemomis.

Pagrindinės funkcijos

• Siųstuvo ir imtuvo rinkinys, skirtas atsekti ir identifikuoti kabelius, laidus bei linijas
• Palaiko RJ11, RJ45 ir „krokodilų“ tipo jungtis – universalus testavimas
• Akustinis ir vizualinis signalas su LED indikatoriais, rodančiais signalo stiprumą ir poliškumą
• Pasyvus įtampos aptikimas iki 60 V DC – saugus bekontaktis testavimas
• Vientisumo, trumpojo jungimo ir poliškumo testavimo funkcijos
• Kompaktiškas, nešiojamas dizainas su komplekte esančiu lagaminėliu

Specifikacijos

• Gaminio tipas: kabelių ieškiklis / linijų sekiklis (rinkinys)
• Signalo išėjimas: kvadratinė banga, apie 1,5 kHz
• Maks. pasyvioji testavimo įtampa: 60 V DC
• Siųstuvo jungtys: RJ11, RJ45, „krokodilų“ spaustukai
• Imtuvo indikacija: akustinė (garsiakalbis) ir vizualinė (LED)
• Maitinimas: 1x 9V blokinė baterija (6LR61) kiekvienam įrenginiui (nepridedama)
• Darbinė temperatūra: nuo 0 iki +40 °C
• Sandėliavimo temperatūra: nuo -10 iki +50 °C
• Darbinė santykinė drėgmė: 10–80 % RH (nekondensuojanti)
• Saugos standartas: EN 61010-1
• Pridedami priedai: RJ11 kabelis, RJ45 kabelis, adapterio kabelis su „krokodilų“ spaustukais, lagaminėlis

Kaip naudoti

Prijunkite siųstuvą prie ieškomo kabelio naudodami RJ11, RJ45 arba „krokodilų“ spaustukus. Tada lėtai veskite imtuvą išilgai sienos ar kabelių ryšulio – kuo stipresnis garsas ir šviesos signalas, tuo arčiau esate. Pasyviam įtampos aptikimui nereikia liesti laidų: tiesiog priartinkite imtuvą prie įtampingosios dalies.

Patarimai

Kad rezultatai būtų patikimiausi, naudokite šviežias ir to paties tipo baterijas tiek siųstuve, tiek imtuve. Atsekdami kabelius sienose, laikykite imtuvą statmenai kabelio krypčiai ir judėkite lėtai – taip tiksliau nustatysite signalo vietą. Prieš tiesiogiai jungdami siųstuvą prie laidininkų, visada įsitikinkite, kad grandinė yra be įtampos.
