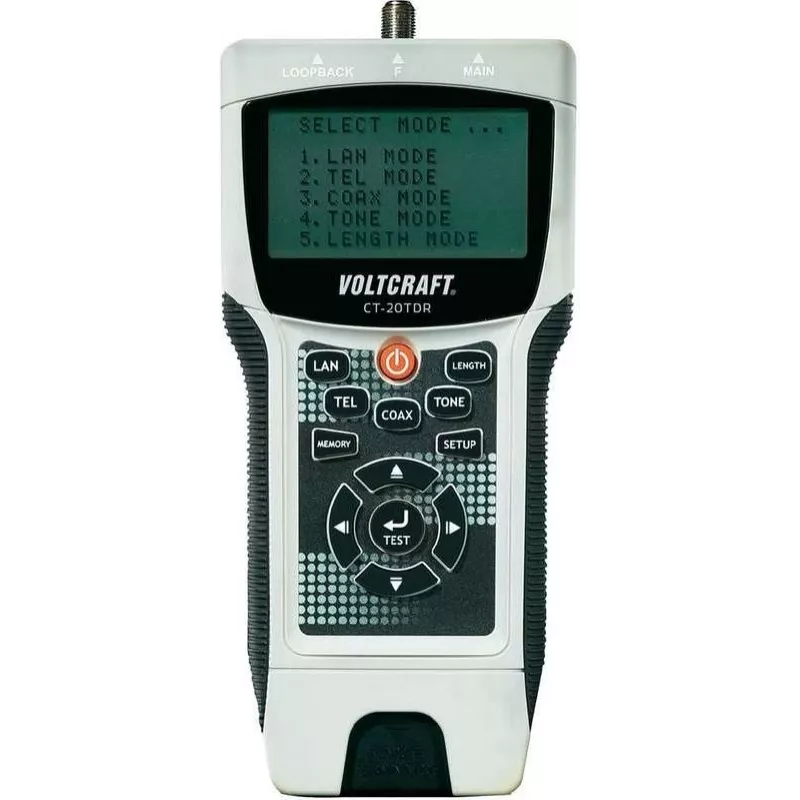

Voltcraft CT-20TDR TDR kabelių testeris su ilgio matavimu, laidų išdėstymo patikra, tono generatoriumi UTP/STP LAN, koaksialiniams, telefono kabeliams

Jei esate tinklo technikas, elektrikas ar IT specialistas, kuriam tenka greitai rasti gedimus instaliuotuose kabeliuose, Voltcraft CT-20TDR taps nepamainomu įrankiu. Šis rankinis testeris naudoja laiko srities reflektometrijos (TDR) technologiją, leidžiančią tiksliai nustatyti atstumą iki gedimo vietos – nereikės spėlioti, kur nutrūko laidas ar įvyko trumpas jungimas. Su juo galėsite patikrinti laidų išdėstymą, išmatuoti kabelio ilgį ir generuoti toną kabelių paieškai.

Pagrindinės savybės

• Matavimo technologija: TDR (laiko srities reflektometrija) tiksliam gedimo vietos nustatymui
• Palaikomi kabelių tipai: UTP/STP LAN (CAT3, CAT5, CAT5e, CAT6, CAT6a, CAT7), koaksialiniai ir telefono kabeliai
• Testavimo funkcijos: laidų išdėstymo patikra (atviras, trumpas, kryžminis, perskeltas, atvirkštinis, neteisingas sujungimas), ilgio matavimas ir gedimo vietos nustatymas
• Ilgio matavimo diapazonas: iki 600 m (2000 pėdų), tikslumas ±2% + 0,6 m (2 pėdos)
• Ekranas: apšviestas LCD, užtikrinantis aiškų matomumą prastai apšviestose vietose
• Jungtys: RJ45, BNC, RJ11/RJ12
• Papildomos funkcijos: tono generatorius kabelių paieškai ir prievado mirksėjimo funkcija komutatoriaus prievadui identifikuoti
• Maitinimas: 4x AA 1,5 V baterijos (nepridedamos) su automatiniu išsijungimu
• Darbinė temperatūra: nuo 0 iki 50 °C; laikymo temperatūra: nuo -10 iki 60 °C
• Komplekte yra nuotolinis modulis, leidžiantis testuoti vienam žmogui

Kodėl verta rinktis

CT-20TDR išsiskiria TDR funkcija, kuri ne tik patikrina laidų išdėstymą, bet ir išmatuoja tikslų atstumą iki gedimo – tai dažnai nepasiūlo paprastesni testeriai. Dėl plataus palaikomų kabelių spektro, įskaitant CAT7 ir koaksialinius, jis tinka tiek duomenų, tiek telekomunikacijų instaliacijoms. Apšviestas ekranas ir tono generatorius palengvina darbą tamsiose ar sausakimšose skirstymo spintose, o prievado mirksėjimo funkcija padeda identifikuoti komutatoriaus prievadą nejungiant kabelių.

Idealiai tinka

• Naujų LAN instaliacijų biuruose ar duomenų centruose patikrai
• Periodiškai atsirandančių tinklo problemų, sukeltų kabelio pažeidimo, diagnostikai
• Ilgų koaksialinių linijų (CCTV ar plačiajuosčio ryšio) trūkių ar trumpų jungimų paieškai
• Telefono laidų patikrai gyvenamosiose ar komercinėse patalpose
• Profilaktinei struktūrinės kabelinės sistemos priežiūrai

Geros žinoti

Testeris matuoja ilgį metrais arba pėdomis – pasirinkimas atliekamas meniu. Nuotolinis modulis leidžia testuoti instaliuotus kabelius iš vieno galo, taupant laiką ties ilgomis linijomis. Siekiant didžiausio tikslumo, įsitikinkite, kad testuojamas kabelis nėra prijungtas prie aktyvios įrangos. Automatinio išsijungimo funkcija taupo baterijas dirbant vietoje.

Patarimas: prieš pradėdami matavimus, visada atjunkite kabelį nuo tinklo įrenginių – taip išvengsite neteisingų rezultatų ir apsaugosite testerį. Jei ieškote kabelio tarp daugybės kitų, naudokite tono generatorių kartu su indukciniu zondu – tai žymiai pagreitins paiešką.
