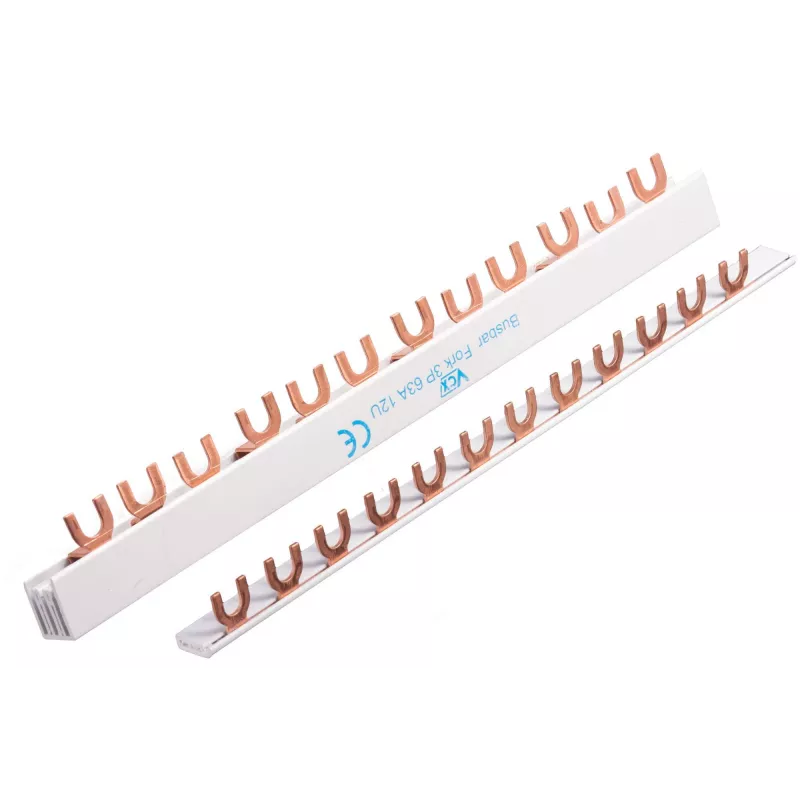

VCX SZD63A 3F 18X3M 3-Pole 63A Comb Busbar 54 Modules 3-Phase Grey

Ar kada teko sukti galvą, kaip tvarkingai ir saugiai paskirstyti elektrą skirstomajame skydelyje? Ši VCX SZD63A 3F 18X3M šukų tipo magistralė – tai sprendimas, kuris ne tik palengvina montavimą, bet ir užtikrina patikimą trifazių įrenginių maitinimą. Jokių atskirų džemperių ar painių laidų – tiesiog užfiksuokite ant DIN bėgelio ir prijunkite modulinius automatus, RCD ar kitus prietaisus.

Kodėl verta rinktis šią magistralę?

Pagrindinis privalumas – aiškus ir tvarkingas laidų išdėstymas. Nereikia sukti galvos, kuris laidas kur eina – viskas jau sujungta vienoje kompaktiškoje šukoje. Be to, varinis 10 mm² skerspjūvio laidininkas užtikrina mažus nuostolius ir atlaiko net 63 A srovę. O savaiminio gesinimo plastiko izoliacija suteikia papildomo saugumo – net ir trumpojo jungimo atveju rizika minimali.

Kam ši magistralė tinka?

• Naujiems skirstomiesiems skydams arba senų atnaujinimui
• Trifazėms sistemoms, kuriose reikia sujungti iki 54 modulių (po 18 kiekvienai fazei)
• Komerciniams ir pramoniniams objektams, kur svarbu patikimumas ir tvarka

Pagrindinės specifikacijos

• Tipas: Šukų magistralė (Comb Busbar)
• Polių skaičius: 3 poliai (3P)
• Vardinė srovė: 63 A
• Modulių skaičius: 54 (3x18)
• Fazių konfigūracija: 3 fazės
• Laidininko skerspjūvis: 10 mm²
• Vardinė įtampa: 400 V AC
• Laidininko medžiaga: Varis
• Izoliacijos medžiaga: Savaiminio gesinimo plastikas
• Jungimo tipas: Kojelinis (Pin Type)
• Modulio žingsnis: 18 mm
• Atitiktis standartui: PN-EN 60947-7-1
• Montavimas: Ant DIN bėgelio
• Izoliacijos spalva: Pilka

Kaip naudoti?

Tiesiog užfiksuokite magistralę ant DIN bėgelio ir įstatykite modulinius įrenginius – jie automatiškai prisijungs prie šukų. Svarbu įsitikinti, kad jūsų įrenginių gnybtai yra skirti šukų tipo magistralėms (kojeliniam jungimui). Montavimas užtruks minutes, o rezultatas – tvarkingas ir patikimas skirstomasis sky das.

Patarimas: Prieš montuodami patikrinkite, ar magistralės ilgis atitinka jūsų skydo dydį. Ši versija skirta 54 moduliams (3x18), tad jei jūsų skyde mažiau vietos, rinkitės trumpesnę versiją. Visada laikykitės gamintojo nurodymų ir saugos reikalavimų.
