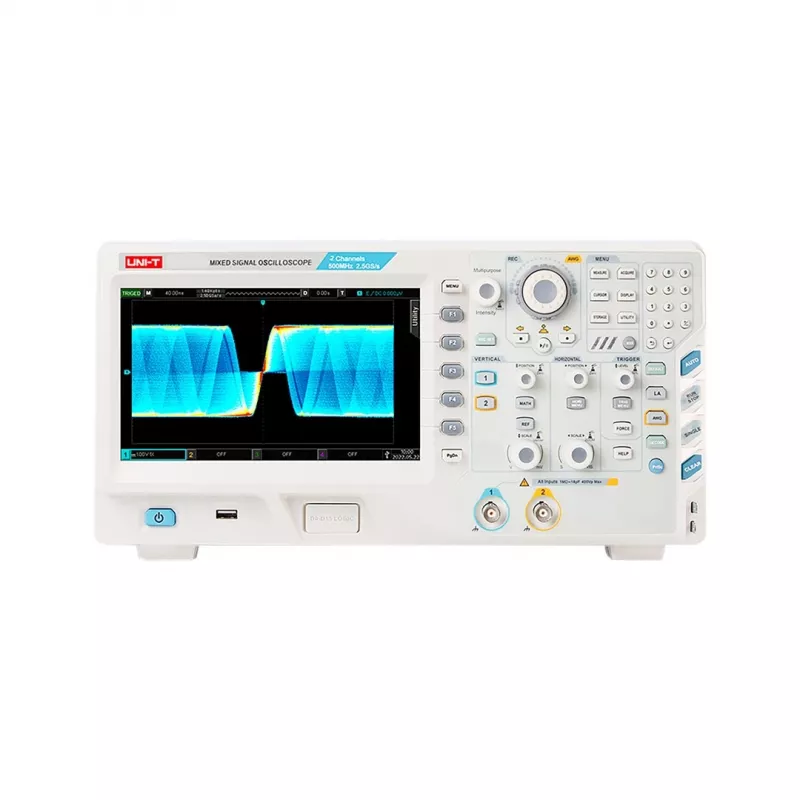

UNI-T UPO3352E Oscilloscope 350 MHz 2-Channel 2.5 GSa/s

Ar kada nors teko gaudyti greitus signalus, kurie dingsta per akimirksnį? Su UNI-T UPO3352E osciloskopu pagaliau galite pamatyti kiekvieną detalę – net ir pačias trumpiausias bangas. Šis 350 MHz dažnių juostos pločio ir 2.5 GSa/s atrankos dažnio prietaisas skirtas tiems, kuriems reikia tikslių matavimų be kompromisų.

Kodėl verta rinktis šį osciloskopą?

Įsivaizduokite, kad analizuojate sudėtingą įterptinę sistemą ar automobilio elektroniką. UNI-T UPO3352E su 250 Mpt atminties gyliu leidžia įrašyti ilgas signalų sekas neprarandant detalumo. Didelis bangų formų fiksavimo greitis – iki 1 000 000 wfms/s – padeda pagauti retus trukdžius, o trigerių įvairovė (nuo krašto iki serijinės magistralės) supaprastina diagnostiką.

Kam jis tinka?

• Inžinieriams, kuriantiems ir derinantiems įterptines sistemas
• Galios elektronikos specialistams, matuojantiems impulsinius signalus
• Automobilių elektronikos remonto dirbtuvėms
• Mokymo laboratorijoms, kuriose reikia patikimo ir funkcionalaus įrankio

Pagrindinės specifikacijos

• Dažnių juostos plotis: 350 MHz
• Analoginiai kanalai: 2
• Realaus laiko atrankos dažnis: 2.5 GSa/s (vienas kanalas), 1.25 GSa/s (du kanalai)
• Atminties gylis: 250 Mpt (vienas kanalas), 125 Mpt (du kanalai)
• Bangų formų fiksavimo greitis: 1 000 000 wfms/s (segmentinis režimas)
• Ekranas: 8 colių TFT LCD, 800x600 pikselių
• Vertikali skiriamoji geba: 8 bitai
• Vertikalus jautrumas: nuo 1 mV/div iki 20 V/div
• Laiko bazė: nuo 1 ns/div iki 1000 s/div
• Įėjimo varža: 1 MΩ ±1% || 18 pF ±3 pF
• Signalo kilimo laikas: <1,1 ns
• Trigeriai: kraštas, impulsas, mažas signalas, langas, N-tasis kraštas, vėlinimas, laikas, nustatymas/laikymas, nuolydis, vaizdo, kodas, trukmė, seka
• Sąsajos: USB Host, USB Device, LAN, AUX Out
• Matavimai: 34 automatiniai matavimai
• Serijinių magistralių dekodavimas: RS232/UART, I2C, SPI, CAN, LIN
• Maitinimas: 100-240 V AC RMS, 50/60 Hz

Rekomendacijos

Norėdami išnaudoti visas osciloskopo galimybes, naudokite aukštos kokybės zondus ir priedus. Prieš svarbius matavimus atlikite kalibravimą – taip užtikrinsite tiksliausius rezultatus.
