TRIAX OTX1310KIT optinis siųstuvas OTX 1310 su plačiajuosčiu LNB TWB 40 307785

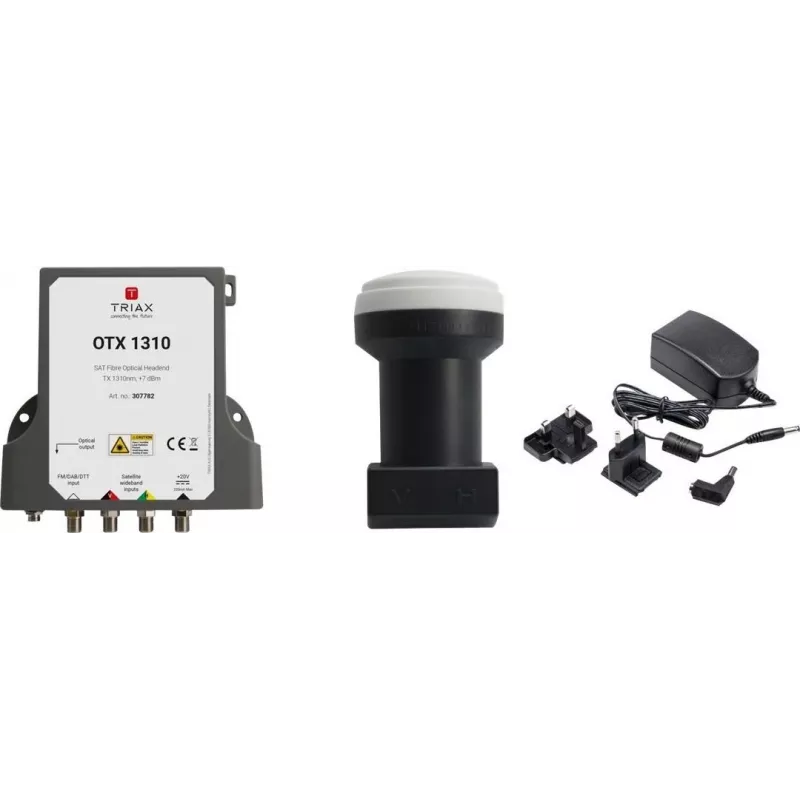

Kai reikia paskirstyti palydovinės televizijos signalą dideliame pastate – daugiabutyje, viešbutyje ar ligoninėje – įprasti koaksialiniai kabeliai dažnai tampa per trumpi ir per stori. TRIAX OTX1310KIT sprendžia šią problemą: paverčia palydovinį RF signalą į optinį ir perduoda jį lengvu, mažai slopstančiu šviesolaidžiu. Rinkinyje rasite optinį siųstuvą OTX 1310, plačiajuostį LNB TWB 40 ir 20V maitinimo šaltinį – viską, ko reikia fiber optikos palydovinio signalo skirstymo sistemai paleisti.

Kam skirtas

Šis rinkinys idealiai tinka montuotojams ir sistemų integratoriams, dirbantiems daugiabučiuose, viešbučiuose, ligoninėse ar FTTH (fiber-to-the-home) projektuose, kur palydovinį signalą reikia paskirstyti daugeliui išėjimų be kokybės nuostolių. Jis tinka profesionalams, kuriems reikia patikimos, didelio našumo optinės linijos palydovinei TV.

Pagrindinės savybės

• Visas rinkinys: optinis siųstuvas, plačiajuostis LNB ir maitinimo šaltinis
• Plačiajuostis LNB aprėpia 10,7–12,75 GHz su dviem išėjimais (vertikalios ir horizontalios poliarizacijos)
• Optinis siųstuvas su SC/APC jungtimi ir 1310 nm bangos ilgiu
• Didelė optinė išėjimo galia +7 dBm, leidžianti skaidyti iki 32 kanalų
• Perdavimo atstumas iki 10 km vienmodžiu šviesolaidžiu
• Mažas triukšmo koeficientas 0,1 dB užtikrina puikią signalo kokybę
• Platus darbinės temperatūros diapazonas: nuo -20°C iki +50°C

Specifikacijos

• LNB įėjimo dažnis: 10,7–12,75 GHz
• LNB išėjimo dažnis (IF): 290–2340 MHz
• LNB lokalusis osciliatorius: 10,4 GHz
• LNB triukšmo koeficientas: 0,1 dB (tipinis)
• LNB išėjimai: 2 (plataus diapazono vertikalus, plataus diapazono horizontalus)
• Siųstuvo RF įėjimai: 2 (F tipo)
• Optinės išėjimo bangos ilgis: 1310 nm
• Optinė išėjimo galia: +7 dBm (tipinė)
• Optinė jungtis: SC/APC
• Maitinimo šaltinis: 20V DC (pridedamas)
• Maksimalus optinis skaidymas: iki 32
• Maksimalus perdavimo atstumas: iki 10 km
• Darbinė temperatūra: nuo -20°C iki +50°C
• Pritaikymas: palydovinio signalo paskirstymas šviesolaidžiu

Kaip naudoti

Sumontuokite plačiajuostį LNB TWB 40 ant palydovinės lėkštės, užtikrindami tiesioginį matomumą į palydovą. Prijunkite LNB išėjimus prie siųstuvo OTX 1310 RF įėjimų (F tipo). Tada prijunkite optinį kabelį su SC/APC jungtimi prie siųstuvo optinio išėjimo. Prieš įjungdami siųstuvą, būtinai prijunkite 20V DC maitinimo šaltinį. Jei reikia, naudokite optinius skirstytuvus, tačiau nepamirškite, kad kiekvienas 1:2 skirstymas sumažina galią apie 3 dB.

Patarimai

Naudokite vienmodį šviesolaidį su mažo įterpimo nuostolio jungtimis. Planuodami tinklą, atsižvelkite į optinių skirstytuvų nuostolius. Visada prijunkite maitinimo šaltinį prieš siųstuvą, kad išvengtumėte pažeidimų. Šviesolaidžio kabelį apsaugokite nuo aštrių užlinkimų.
