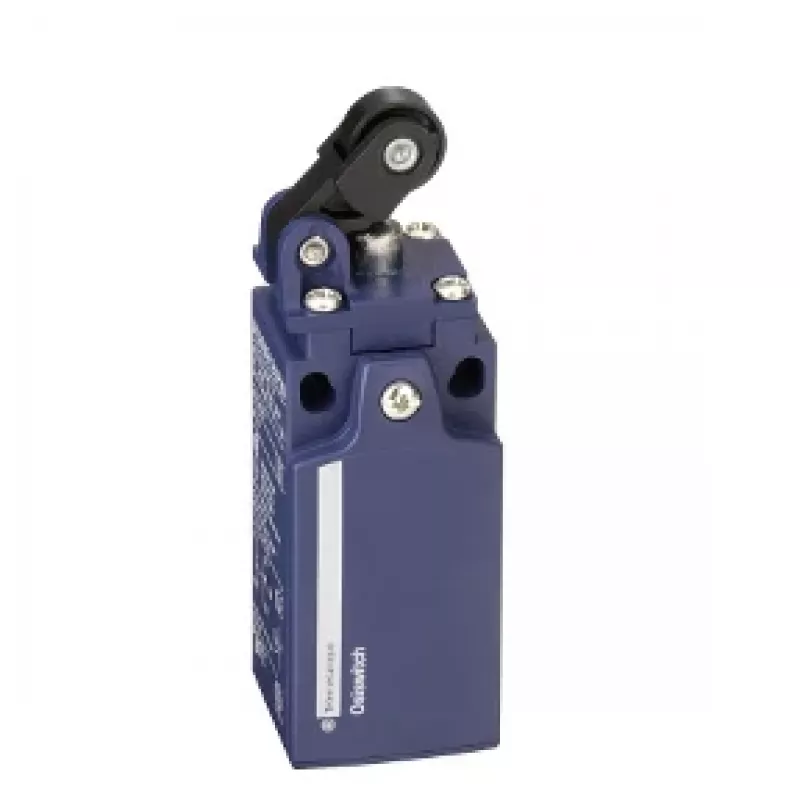

TMSS Germany XCKN2121P20 ribinis jungiklis, ritininis svirtis, 1NC+1NO, momentinis veikimas, plastikinis

10 000 000 mechaninių ciklų – tiek gali atlaikyti TMSS Germany XCKN2121P20 ribinis jungiklis. Tai reiškia, kad net intensyviai dirbant pramonės įrenginiuose jis tarnaus ilgus metus. Šis jungiklis su ritinine svirtimi ir momentiniu kontaktu yra patikimas sprendimas, kai reikia tiksliai nustatyti judančių dalių padėtį.

Kodėl verta rinktis

Jungiklio korpusas pagamintas iš plastiko, o apsaugos klasė IP67, IP68 ir IP69K užtikrina atsparumą dulkėms, vandeniui ir aukšto slėgio plovimui. Jis puikiai tinka net ir sudėtingomis sąlygomis – nuo -25 iki 70 °C temperatūroje. Momentinis kontaktas užtikrina greitą ir patikimą perjungimą, o ritininė svirtis su spyruokliniu grąžinimu leidžia lengvai aptikti judančių mechanizmų padėtį.

Kam tinka

• Konvejerių sistemų padėties nustatymui
• Staklių galinių padėčių fiksavimui
• Saugos blokuotės sprendimams
• Automatinėms surinkimo linijoms

Pagrindinės specifikacijos

• Produkto serija: OsiSense XC Standard
• Produkto tipas: ribinis jungiklis
• Pavara: spyruoklinė ritininė svirtis
• Kontaktų konfigūracija: 1 NC + 1 NO
• Kontaktų veikimas: momentinis
• Kabelio įvadas: 1 x M20 x 1,5
• Korpuso medžiaga: plastikas
• Apsaugos klasė: IP67, IP68 (IEC 60529), IP69K (ISO 20653)
• Darbinė temperatūra: nuo -25 iki 70 °C
• Elektros prijungimas: varžtiniai gnybtai
• Nominali darbinė srovė (AC-15): 3 A prie 240 V
• Nominali darbinė srovė (DC-13): 0,27 A prie 250 V
• Nominali izoliacijos įtampa (Ui): 300 V (IEC 60947-5-1)
• Mechaninis patvarumas: 10 000 000 ciklų
• Elektrinis patvarumas: 5 000 000 ciklų (AC-15)
• Patvirtinimai: CE, CCC, UL, CSA
• Montavimo tipas: korpusas tvirtinamas
• Galvutės tipas: sukamoji galvutė
• Apsaugos klasė: II klasė (IEC 61140)
• Minimali įjungimo jėga: 0,05 N.m

Kaip naudoti

Jungiklis tvirtinamas prie mechanizmo korpuso, o ritininė svirtis liečiasi su judančia dalimi. Kai dalis pasiekia nustatytą padėtį, svirtis pasisuka ir momentinis kontaktas perjungia grandinę. Prijungimas atliekamas per M20 x 1,5 kabelio įvadą, naudojant varžtinius gnybtus. Dėl kompaktiško plastikinio korpuso jis lengvai montuojamas net ir ankštose vietose.

Patarimas: reguliariai tikrinkite, ar ritininė svirtis laisvai juda ir ar nėra pažeista. Esant dideliam užterštumui, nuvalykite korpusą – taip prailginsite jungiklio tarnavimo laiką.
