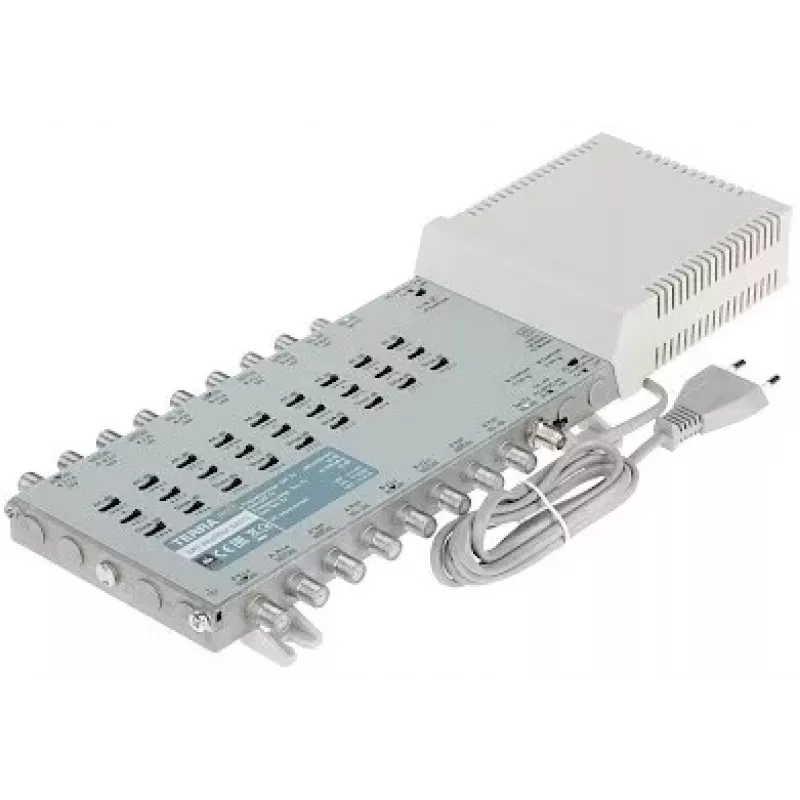

TERRA SA-91L Multiswitch Line Amplifier 9 Inputs / 9 Outputs

Ar kada teko susidurti su silpnu TV signalu daugiabutyje ar viešbutyje, kai ilgi kabeliai ir daug jungčių „suvalgo“ signalo kokybę? TERRA SA-91L – tai profesionalus multiswitch linijos stiprintuvas, kuris išsprendžia šią problemą. Jis kompensuoja signalo nuostolius ir užtikrina, kad kiekvienas jūsų abonentas gautų stabilų, aukštos kokybės tiek palydovinį, tiek antžeminį TV signalą.

Privalumai

• Kompensuoja signalo nuostolius – ilgos kabelių trasos nebėra kliūtis. Stiprintuvas atkuria signalo lygį po multiswitch, todėl galite drąsiai vesti signalą į tolimiausius butus.
• 9 įėjimai ir 9 išėjimai – lankstus konfigūravimas: 8 palydoviniai + 1 antžeminis kanalas. Tinka tiek mažiems, tiek vidutiniams SMATV tinklams.
• Reguliuojamas stiprinimas (0-15 dB) – galite tiksliai priderinti stiprinimą prie savo sistemos poreikių tiek palydoviniams, tiek antžeminiams signalams.
• Žemas triukšmo rodiklis – palydoviniams kanalams <6 dB, antžeminiams <8 dB, todėl signalas išlieka švarus ir be trukdžių.
• Nuolatinės srovės perdavimas (DC pass) – palydovinėse linijose galima tiekti maitinimą LNB (13V/18V, 0/22kHz, DiSEqC). Nereikia papildomų maitinimo šaltinių.
• Kompaktiškas metalinis korpusas – patvarus, ekranuotas nuo išorinių trikdžių, lengvai montuojamas.

Kam šis įrenginys tinka?

• Daugiabučių namų, viešbučių, biurų SMATV sistemoms.
• Mažoms ir vidutinėms galvos stotims (headend).
• Bet kokiai instaliacijai, kur po multiswitch reikia sustiprinti signalą prieš dalinant abonentams.

Pagrindinės specifikacijos

• Tipas: Multiswitch linijos stiprintuvas
• Įėjimai: 9 (8 palydoviniai, 1 antžeminis)
• Išėjimai: 9 (8 palydoviniai, 1 antžeminis)
• Dažnių diapazonas palydovui: 950-2150 MHz
• Dažnių diapazonas antžeminiam: 47-862 MHz
• Stiprinimas palydovui: 22 dB
• Stiprinimas antžeminiam: 18 dB
• Stiprinimo reguliavimas: 0-15 dB nuolatinis (abiem keliams)
• Maks. išėjimo lygis palydovui: 110 dBµV (IMD3 -35dB)
• Maks. išėjimo lygis antžeminiam: 105 dBµV (IMD3 -60dB)
• Triukšmo rodiklis palydovui: <6 dB
• Triukšmo rodiklis antžeminiam: <8 dB
• Jungtys: F tipo
• Maitinimas: 230V AC, 50/60 Hz
• Suvartojama galia: <10 W
• DC perdavimas: Taip, pasirenkamas LNB maitinimui
• LNB maitinimas: 13V/18V, 0/22kHz, DiSEqC praleidimas
• Izoliacija SAT-SAT: >30 dB
• Korpuso medžiaga: Metalas

Rekomendacijos

Norėdami išgauti geriausią veikimą, naudokite kokybiškas F tipo jungtis ir užtikrinkite tinkamą įžeminimą. SA-91L skirtas naudoti tik patalpose. Kai per DC pass maitinate LNB, patikrinkite, ar bendra srovė neviršija stiprintuvo galimybių.
