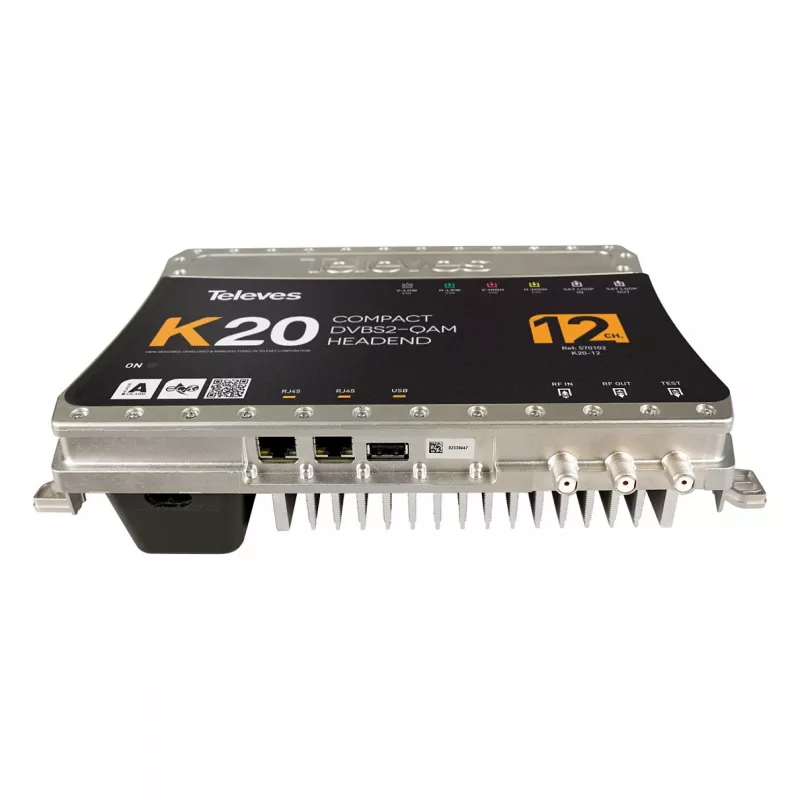

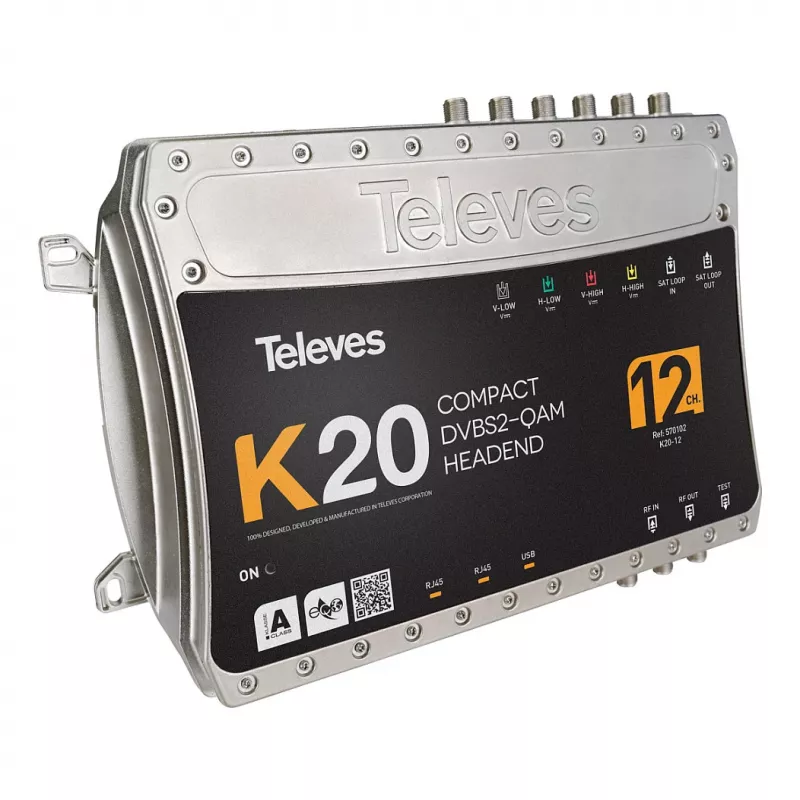

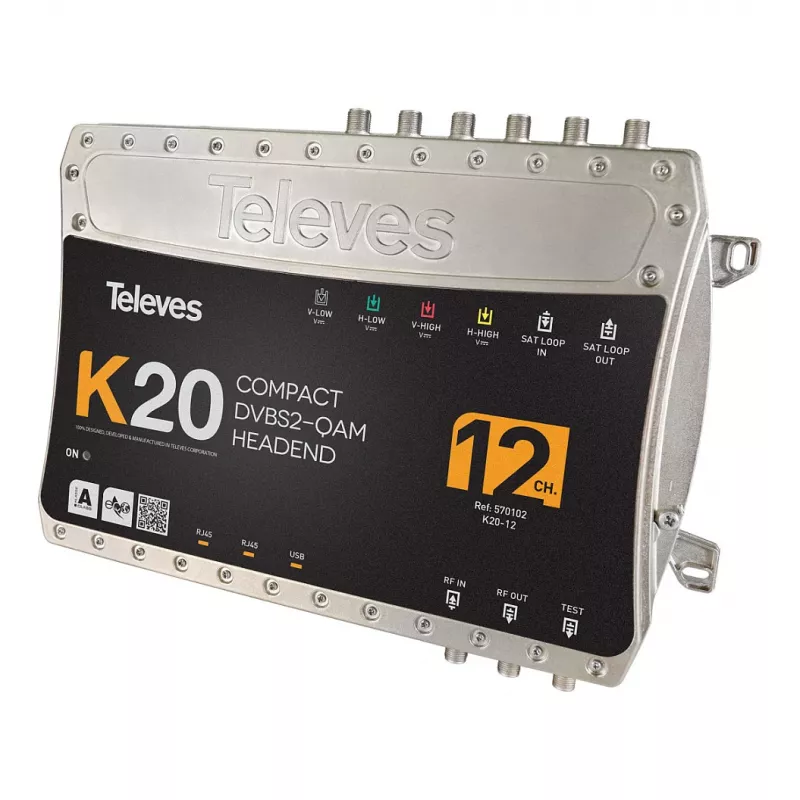

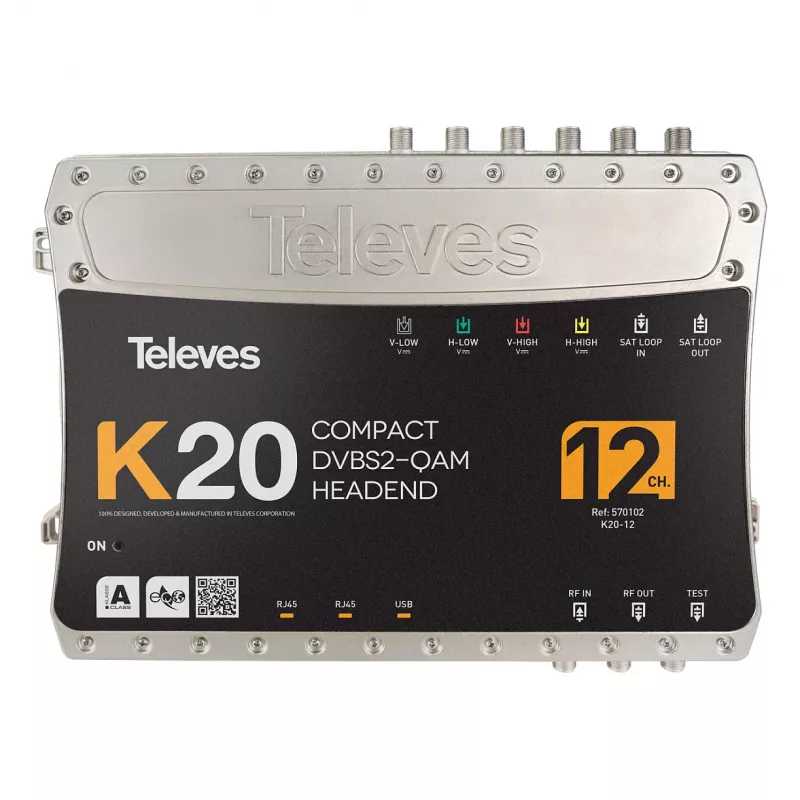

Televes K20-12 Compact Headend 12 Transponder DVB-S2 į QAM

Nuo šiol jūsų viešbučio, ligoninės ar biuro pastato televizijos sistema gali veikti be atskirų imtuvų prie kiekvieno ekrano. Televes K20-12 Compact Headend 12 Transponder DVB-S2 į QAM sutalpina visą profesionalų priėmimo ir persiuntimo įrenginį į vieną 1U aukščio dėžę, kuri paima iki 12 palydovinių transponderių ir paverčia juos QAM signalu, tinkamu platinti per esamą kabelinį tinklą. Tai reiškia, kad jūsų svečiai ar darbuotojai mėgausis aiškiu vaizdu be papildomų dėžučių, o jūs – mažesnėmis sąnaudomis ir paprastesniu valdymu.

Kam tai skirta

Šis sprendimas – tikras radinys sistemų integratoriams, montuotojams ir pastatų administratoriams, kurie nori efektyviai platinti palydovinius kanalus per jau įrengtą kabelinę infrastruktūrą. Puikiai tinka viešbučiams, daugiabučiams, biurų kompleksams ir bet kuriai įstaigai, kur reikia centralizuoto TV transliavimo. Vietoj daugybės vartotojiškų imtuvų, gaunate vieną patikimą įrenginį, kuris tvarko ir mokamus, ir laisvai prieinamus kanalus.

Pagrindiniai privalumai

• 12 DVB-S/S2 imtuvų, veikiančių 950–2150 MHz dažnių diapazone – priima tiek standartinius, tiek didelės raiškos palydovinius signalus.
• 12 QAM moduliatorių (DVB-C) su išėjimu nuo 47 iki 862 MHz – lengvai integruojama į bet kokį kabelinį tinklą.
• Palaiko 16, 32, 64, 128 ir 256 QAM moduliacijas, todėl galite lanksčiai derinti kanalų skaičių ir kokybę.
• 12 Common Interface (CI) lizdų – įdėkite CAM modulius ir dekoduokite mokamus kanalus be atskirų imtuvų.
• PID filtravimas ir peradresavimas bei paslaugų multipleksavimas – efektyviai išnaudojate turimą pralaidumą.
• Valdymas per interneto sąsają, SNMP ar USB – konfigūruokite ir stebėkite sistemą iš bet kurios vietos.
• LNB maitinimas su 13V/18V, 22kHz ir DiSEqC 1.0 – suderinamas su daugeliu palydovinių antenų.

Specifikacijos

• Įvesties signalas: DVB-S/S2
• DVB-S/S2 imtuvų skaičius: 12
• Įvesties dažnių diapazonas (palydovinis IF): 950–2150 MHz
• Išvesties signalas: DVB-C (QAM)
• QAM moduliatorių skaičius: 12
• Išvesties dažnių diapazonas (QAM): 47–862 MHz
• Išvesties moduliacija: 16, 32, 64, 128, 256 QAM
• Išvesties simbolių sparta: 1–7 MSymbols/s
• Išvesties lygis: 90 dBµV (reguliuojamas)
• MER (moduliacijos paklaidos santykis): >40 dB
• Common Interface (CI) lizdai: 12
• LNB maitinimas: 13V/18V, 22kHz, DiSEqC 1.0
• Valdymo sąsajos: Web UI, SNMP, USB
• PID filtravimas ir peradresavimas: Taip
• Paslaugų multipleksavimas: Taip
• Maitinimas: 100–240 VAC, 50/60 Hz
• Energijos suvartojimas: <60 W
• Darbinė temperatūra: nuo 0 iki +45 °C

Kaip naudoti

Prijunkite palydovinę anteną prie įvesties, sureguliuokite LNB parametrus per interneto sąsają, o išėjimą junkite prie kabelinio tinklo. Tada per tą pačią sąsają pasirinkite norimus transponderius, sukonfigūruokite QAM moduliaciją ir, jei reikia, įdėkite CAM modulius į CI lizdus. Viskas paruošta – kanalai pasieks kiekvieną televizorių.

Patarimas: prieš montuodami įsitikinkite, kad palydovinė antena yra tiksliai nukreipta, o LNB palaiko DiSEqC 1.0 komandas. Naudokite interneto sąsają signalo kokybei stebėti ir išėjimo lygį pritaikykite prie savo kabelinio tinklo poreikių. Mokamiems kanalams įdėkite atitinkamus CAM modulius ir patikrinkite, ar paslaugų ID teisingai susieti.
