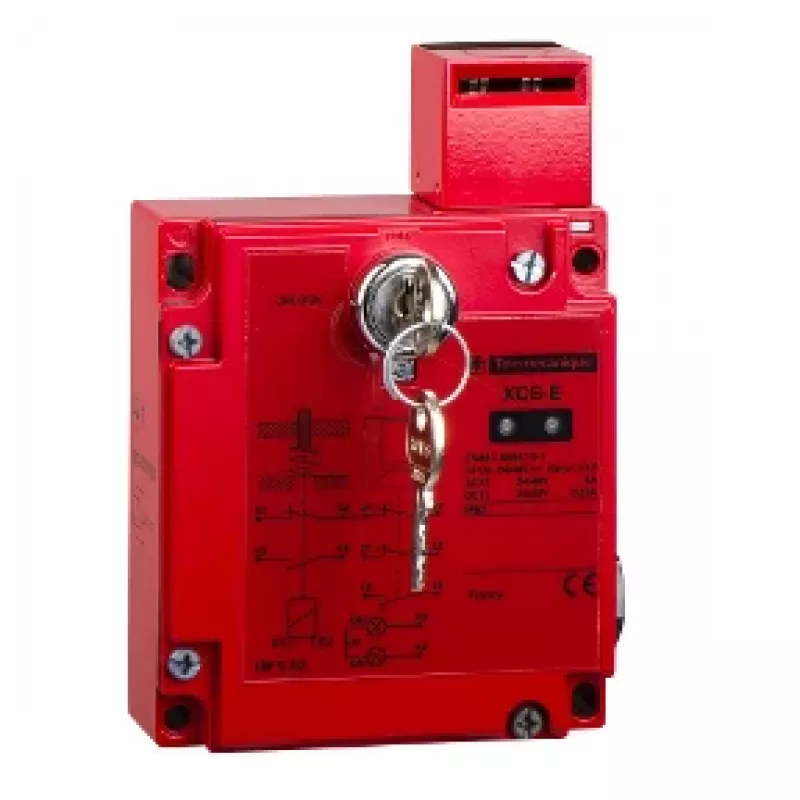

Telemecanique Preventa XCSE731127 apsauginis blokuotės jungiklis su sukamuoju svirtimi, 1 NC + 2 NO, M20

Kai mašinos apsauginiai dangčiai atidaromi, pavojingi mechanizmai turi sustoti nedelsiant. Telemecanique Preventa XCSE731127 apsauginis blokuotės jungiklis užtikrina patikimą judamų apsaugų padėties stebėjimą, kad nelaimingų atsitikimų būtų išvengta. Jo tvirtas metalinis korpusas ir sukamoji svirtis su voleliu atlaiko net ir sunkiausias darbo sąlygas.

Kam skirtas

Šis jungiklis skirtas mašinų gamintojams, sistemų integratoriams ir techninės priežiūros komandoms, kurioms reikia patvarios apsaugos blokuotės sprendimo pramoninėms mašinoms, pakavimo linijoms ar medžiagų apdorojimo įrangai. Jis idealiai tinka ten, kur reikalingas aukštas saugos vientisumo lygis iki PL e / Cat. 4 ir SIL 3.

Pagrindinės savybės

• Sukamoji svirtis su 50 mm termoplastikiniu voleliu užtikrina sklandų suveikimą
• Bokštelio tipo galvutė leidžia lanksčiai orientuoti
• Zamak metalo korpusas atsparus mechaniniam poveikiui
• Kontaktų konfigūracija: 1 NC + 2 NO, lėto veikimo, skirta saugai ir signalizacijai
• Dvi M20 x 1,5 srieginės kabelių įvadai patikimam prijungimui
• IP67 apsauga nuo dulkių ir vandens
• Mechaninis ilgaamžiškumas 10 milijonų ciklų

Specifikacijos

• Produkto tipas: apsauginis blokuotės jungiklis
• Serija: Preventa XCSE
• Pavaros tipas: sukamoji svirtis su termoplastikiniu voleliu (Ø 50 mm)
• Galvutės tipas: bokštelio tipo
• Korpuso medžiaga: Zamak (metalas)
• Kontaktų konfigūracija: 1 NC + 2 NO (lėto veikimo)
• Polių skaičius: 3
• Kabelių įvadas: 2 x M20 x 1,5 srieginiai įvadai
• Elektros jungtis: varžtiniai gnybtai
• Nominali darbinė įtampa (AC): 240 V
• Nominali darbinė srovė (AC-15): 3 A esant 240 V
• Nominali izoliacijos įtampa (Ui): 500 V
• IP apsaugos klasė: IP67
• Mechaninis ilgaamžiškumas: 10 milijonų ciklų
• Darbinė temperatūra: -25 iki 70 °C
• Saugos lygis: iki PL e / Cat. 4 (EN/ISO 13849-1), SIL 3 (EN/IEC 61508)
• Standartai: EN/IEC 60947-5-1, EN/ISO 13849-1, UL 508, CSA C22.2 No 14
• Trumpojo jungimo apsauga: 10 A gG kasetinis saugiklis
• Minimalus suveikimo greitis: 0,01 m/min
• Maksimalus suveikimo greitis: 0,5 m/s

Kaip naudoti

Sumontuokite jungiklį taip, kad sukamoji svirtis su voleliu tinkamai liestųsi su apsauginiu dangčiu. Naudokite tinkamus kabelių riebokšlius, kad išlaikytumėte IP67 apsaugos klasę. Prijunkite kontaktus pagal schemą: 1 NC naudojamas saugos grandinei, 2 NO – signalizacijai ar valdymui.

Patarimai

Reguliariai tikrinkite svirties ir jungiklio būklę, ypač jei ciklų skaičius didelis. Sureguliuokite svirties padėtį taip, kad ji suveiktų kuo anksčiau atidarius apsaugą. Venkite per didelio svirties spaudimo, kad nesusidėvėtų volelis. Laikykitės gamintojo montavimo instrukcijų, kad užtikrintumėte saugos funkcijos patikimumą.
