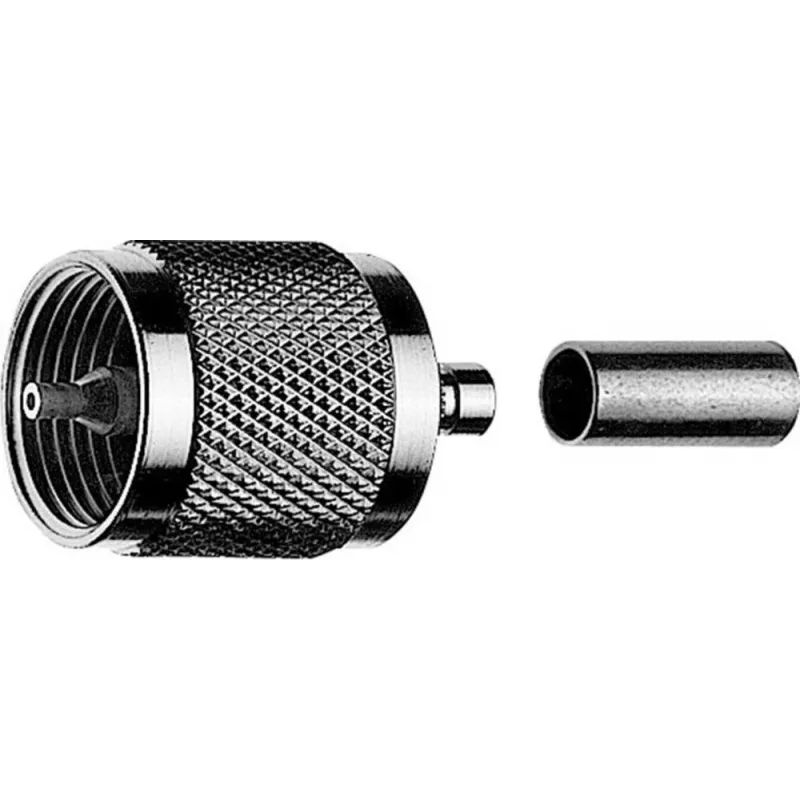

TELEGÄRTNER UHF kištukas, crimp tipo jungtis RG 214/U kabeliui, 5 vnt. (J01040A0010)

Užtikrinkite patikimą RF signalo perdavimą su TELEGÄRTNER UHF kištuku, skirtu RG 214/U koaksialiniam kabeliui. Ši crimp tipo jungtis užtikrina tvirtą centro ir išorinio laidininkų sujungimą, o srieginė jungtis (7/8"-20 UNEF-2A) – saugų ir stabilų kontaktą. Niuliuoto žalvario korpusas ir auksuoto centro kontaktas garantuoja ilgaamžiškumą ir mažą kontaktinę varžą. Penkių vienetų pakuotė – puikus pasirinkimas tiek profesionalams, tiek namų entuziastams, dirbantiems su RF įranga iki 200 MHz.

Kodėl verta rinktis

• Crimp tipo sujungimas užtikrina patikimą centro ir išorinio laidininkų kontaktą
• Suderinama su RG 214/U kabeliu
• 50 omų varža, dažnių diapazonas nuo DC iki 200 MHz
• Niuliuoto žalvario korpusas ir auksuotas centro kontaktas – ilgaamžiškumas ir maža varža
• Pakuotėje 5 jungtys – patogu atsarginėms ar kelių jungčių reikmėms

Kasdienis naudojimas

Dėl PTFE izoliatoriaus ir darbinės temperatūros diapazono nuo -40 °C iki +85 °C ši jungtis tinka net ir sudėtingomis aplinkos sąlygomis. VSWR ≤ 1,2 esant 0,2 GHz ir izoliacijos varža ≥ 5 GΩ užtikrina signalo vientisumą RF jungtyse. Naudokite ją radijo ryšio sistemose, antenų kabeliuose ar kituose RF projektuose, kur reikalingas patikimas UHF sujungimas.

Techninės specifikacijos

• Jungties tipas: UHF kištukas (vyriškas)
• Sujungimo būdas: crimp (centro ir išorinis laidininkas)
• Suderinamas kabelis: RG 214/U
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 200 MHz
• Darbinė įtampa: 500 Veff
• Bandomoji įtampa: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centro kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• VSWR: ≤ 1,2 esant 0,2 GHz
• Jungties mechanizmas: srieginis (7/8"-20 UNEF-2A)
• Korpuso medžiaga: žalvaris, niuliuotas
• Centro kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Standartas: IEC 60169-12 (UHF serija)
• Kiekis pakuotėje: 5 vnt.

Pastaba

TELEGÄRTNER crimp tipo UHF kištukas užtikrina patikimą RF ryšį su RG 214/U kabeliu, pasižymi tvirta konstrukcija ir stabiliomis elektrinėmis savybėmis. Rekomenduojame naudoti tinkamus crimp įrankius, kad sujungimas būtų kuo patikimesnis.
