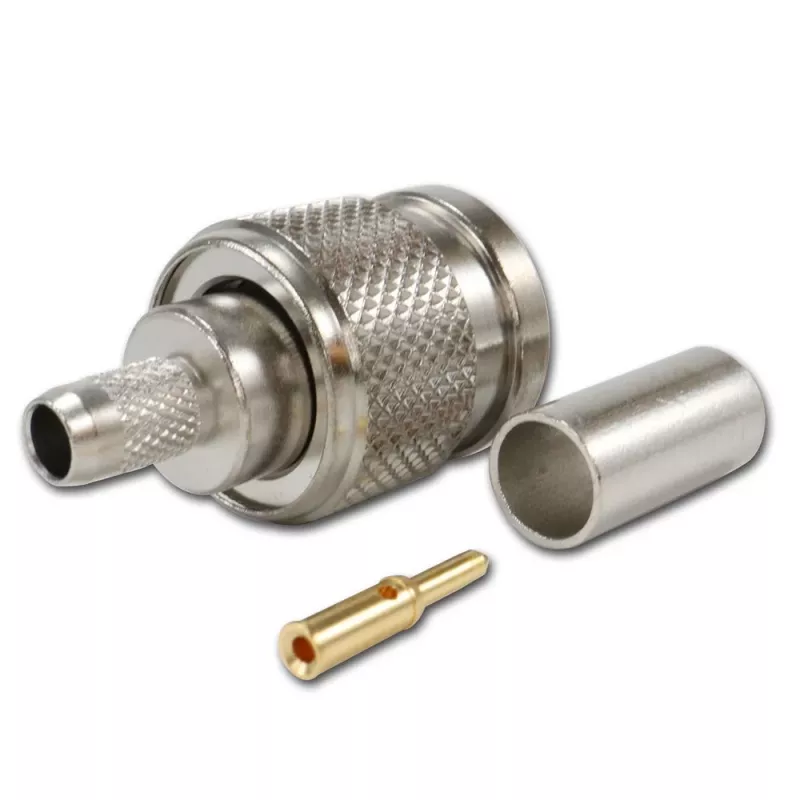

TELEGÄRTNER TNC tiesus kištukas RG-58 koaksialiniam kabeliui, crimp/lydymas, 50 omų, DC-11 GHz

TELEGÄRTNER TNC kištukas – preciziškai apdirbtas žalvarinis korpusas ir auksu padengtas centrinis kontaktas užtikrina mažus nuostolius ir patikimą veikimą iki 11 GHz. Skirtingai nuo bendro naudojimo jungčių, jis suprojektuotas užtikrinti pastovią 50 omų varžą ir puikų VSWR, todėl yra patikimas pasirinkimas reikliems RF sprendimams.

Svarbiausia

• Suderinamas su RG-58 C/U, RG-58 A/U, RG-58 B/U ir LMR-195 kabeliais
• Dažnių diapazonas nuo DC iki 11 GHz, VSWR ≤ 1,25 iki 6 GHz
• Auksu padengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas atsparus korozijai
• Patikimas prijungimas: centrinio kontakto lydymas, išorinio laidininko crimp
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C

Kasdienis naudojimas

Montuotojai vertina paprastą surinkimą: nuimkite kabelio izoliaciją, lituokite centrinį laidininką ir užspauskite įvorę, kad būtų užtikrintas tvirtas mechaninis ir elektrinis ryšys. TNC sąsaja turi srieginį sujungimą, kuris atsparus vibracijai, todėl tinka tiek laboratorijose, tiek lauko sąlygose.

Visos specifikacijos

• Jungčių serija: TNC
• Jungties tipas: kištukas (vyriškas)
• Jungties stilius: tiesus
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 11 GHz
• Prijungimo būdas: centrinio kontakto lydymas, išorinio laidininko crimp
• Korpuso medžiaga: žalvaris su nikelio danga
• Centrinio kontakto medžiaga: žalvaris su aukso danga
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Įtampos vertė: 500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinė): ≤ 1,5 mΩ
• Kontakto varža (išorinė): ≤ 1 mΩ
• VSWR: ≤ 1,25 (nuo DC iki 6 GHz)
• Ilgaamžiškumas: 500 sujungimo ciklų

Pabaigai

Aukštos kokybės TNC jungtis, pagaminta pagal griežtus standartus, ideali profesionalams, kuriems reikia pakartojamo RF veikimo.
